Mikä on jousikone?

■Ydinmääritelmä:
A jousikone on teollisuuskoneisto, jota käytetään erityisesti erimuotoisten ja erityyppisten jousien tuottamiseen metallilangasta (kuten teräs-, ruostumattomasta teräksestä tai kuparilangasta) prosesseilla, kuten taivutus, käämitys ja muotoilu.
Sen ydintehtävä on työstää tehokkaasti, tarkasti ja toistuvasti suora lanka spiraalimaiseksi tai muuksi monimutkaiseksi metalliosiksi, joilla on tietyt elastiset ominaisuudet. Sen päätuote on erilaiset jouset.

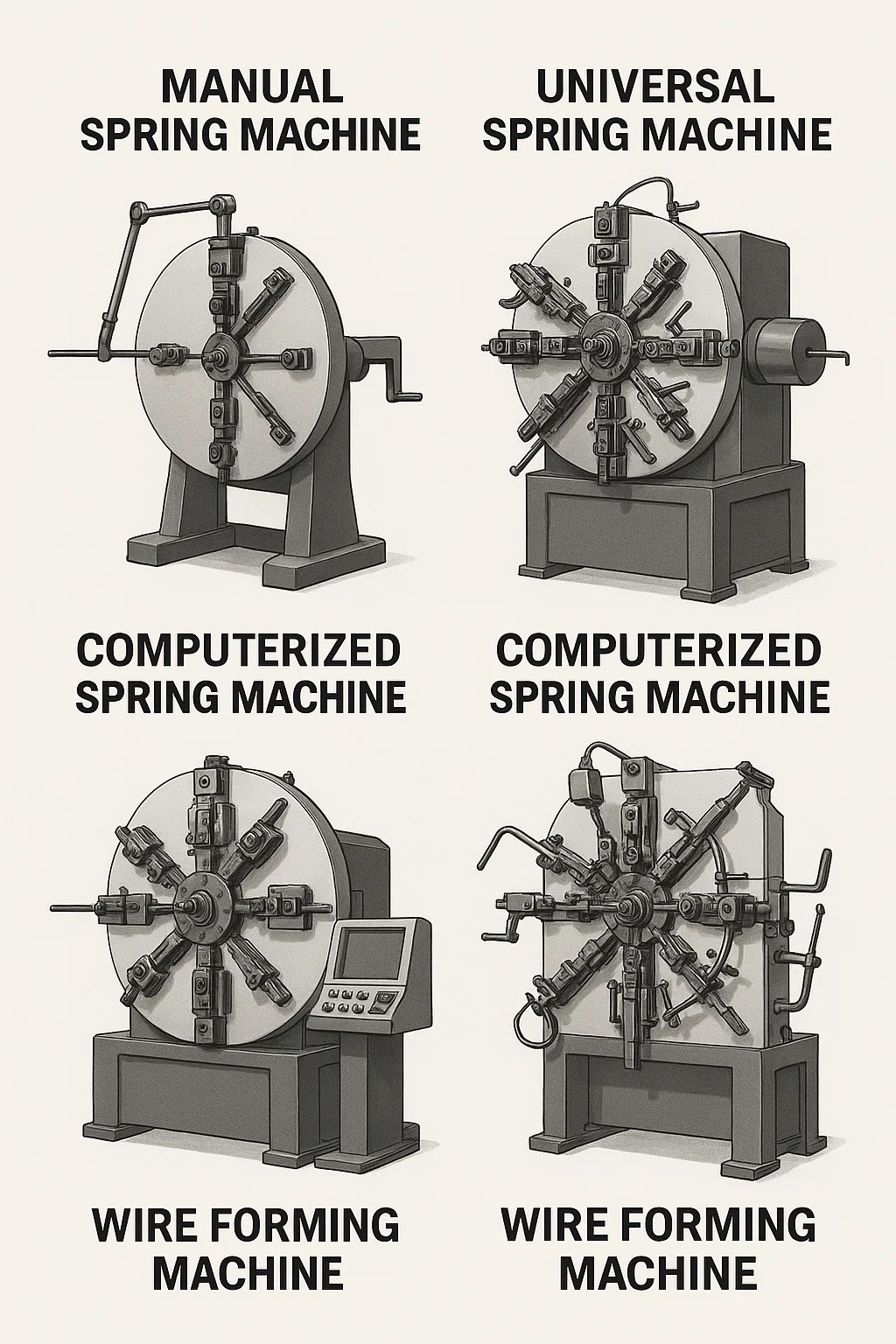

■Päätyypit (toimintaperiaatteen ja automaatiotason mukaan):
-- Manuaalinen jousikone:
Perusmallissa on käsikammet tai vipu tehon tuottamiseksi.
Perusparametreja, kuten jousen ulkohalkaisija ja kelojen lukumäärä, voidaan säätää vaihtamalla eri "nokkia", "vaihteita" tai "suulakkeita".
Tällä koneella on yksinkertainen rakenne ja alhainen hinta, mutta sillä on myös alhainen tuotantotehokkuus ja huono tarkkuus. Se perustuu työntekijöiden ammattitaitoon ja sopii pieniin eriin tai yksinkertaiseen jousituotantoon.

--Universaali jousikone (Cam Spring Machine / mekaaninen jousikone):
Yleisin teollisuusjousikonetyyppi. Ydinvoimanlähde on sähkömoottori, joka monimutkaisen mekaanisen nokkavoimansiirtojärjestelmän kautta ohjaa tarkasti jokaisen "muovausveitsen" liikejärjestystä ja amplitudia (tunnetaan myös "langan mittarina", "langansyöttöpyöränä", "pituusveitsinä" ja "leikkausveitsenä".
Ennen tuotantoa kokenut käsityöläinen säätää manuaalisesti nokkakulmaa, vaihtaa vaihteet ja säätää tarkasti jokaisen veitsen asennon ja iskun jousipiirustuksen mukaan. Tätä prosessia kutsutaan "koneviritykseksi".
Kun kone on viritetty, se voi tuottaa vakaasti ja tehokkaasti saman jousityypin massatuotantoa, jonka tarkkuus ja johdonmukaisuus ylittävät huomattavasti käsikäyttöisten jousikoneiden. Se soveltuu keskimääräisen monimutkaisuuden jousien tuotantoon.

-- Tietokoneistettu jousikone (CNC-jousikone):
Tällä hetkellä edistynein ja yleisin jousikonetyyppi.
Ydin on tietokoneen numeerinen ohjausjärjestelmä. Käyttäjä syöttää yksityiskohtaiset jousiparametrit (langan halkaisija, ulkohalkaisija, kelojen lukumäärä, nousu, pään muoto jne.) ohjelmointiohjelmiston kautta (yleensä graafisen käyttöliittymän avulla), joka generoi koneistusohjelman.
Koneen sisällä olevat servomoottorit ohjaavat suoraan jokaisen muotoiluveitsen itsenäistä liikettä (langansyöttö, kelaus, nousun säätö, leikkaus jne.) korvaten täysin monimutkaisen mekaanisen nokkarakenteen. Merkittävät edut:
Erittäin nopea vaihto: Tuotteiden vaihtaminen vaatii vain uuden ohjelman, joka vaatii vain vähän tai ei ollenkaan manuaalisia säätöjä (kuten terien vaihtamista), mikä lyhentää merkittävästi asennusaikaa.
Suuri tarkkuus: Servoohjaus varmistaa toistettavan paikannustarkkuuden jokaiselle liikkeelle.
Äärimmäinen joustavuus: Tuottaa helposti jousia, joilla on erittäin monimutkaisia ​​muotoja, monikulmaisia ​​mutkia, erikoiskoukkuja ja jopa monimutkaisia ​​lankamuotoja (katso seuraava kohta).
Vakaa ja tehokas tuotanto: Soveltuu useiden tuotteiden, pienien erien ja suurten määrien automatisoituun tuotantoon.

-- Langanmuodostuskone:
Tätä voidaan pitää tietokoneistetun jousikoneen tehokkaampana ja joustavampana laajennuksena.
Se käyttää myös moniakselista servomoottorin CNC-järjestelmää.
Tärkein ero on sen lisääntynyt muotoiluasemien määrä (tyypillisesti 8, 10 tai jopa enemmän) ja joustavammat työkalukokoonpanot.
Se voi tuottaa paitsi jousia, myös erilaisia ​​monimutkaisia ​​kolmiulotteisia metallilankaa taivutettuja osia, kuten puristimia, koukkuja, kiinnikkeitä, erikoismuotoisia jousia, auton istuinten kehyksiä, ostoskärryjen koreja ja paljon muuta. Sen "muovaustyökalun" toiminnot ovat monipuolisempia, mukaan lukien taivutus, tasoitus, leimaaminen, hitsaus (ja joskus integrointi). Pohjimmiltaan jousikoneen toiminnallisuuden laajennus, sitä käytetään useissa tarkkuuslanganmuodostussovelluksissa.

■ Tärkeimmät komponentit:
Tulos: Pitää lankakelaa ja tarjoaa vakaan langansyötön, tyypillisesti kireyden hallinnassa.
Oikaisumekanismi: Suoristaa kierretyn langan ennen muovausalueelle menemistä muovaustarkkuuden varmistamiseksi.
Langansyöttömekanismi: Servomoottorin (tietokone) tai mekaanisen nokan (yleiskone) käyttämänä rullat vievät langan tarkasti asetettuun pituuteen. Tämä on tärkeää tasaisen jousen pituuden kannalta.
Muovausmekanismi: ydinalue. Se koostuu useista "muovausveitseistä" (kihartusveitset, kulmaveitset, leikkausveitset, taivutusveitset jne.), jotka voivat liikkua itsenäisesti tai yhdessä. Nämä veitset liikkuvat ohjelman tai nokan asetetun liikeradan mukaan taivuttamalla, kelaten ja leikkaaen lankaa haluttuun muotoon yhdessä.
Ohjausjärjestelmä:
Yleiskone: Mekaaninen nokkalaatikko, säätökahva, vaihteisto.
Tietokone / langanmuodostuskone: Teollisuustietokone (CNC-ohjain), käyttöpaneeli (näyttö), servokäyttö. Apulaitteet (valinnainen): Kuten automaattiset voitelulaitteet (langan voiteluun), lämmityslaitteet (suurten jousien kuumakelaukseen), automaattiset materiaalin vastaanottoalustat ja online-tarkastuslaitteet.

■ Ydinkäsittelyominaisuudet:
Kelaus: Kelaa lanka erilaisiin kierrejousimuotoihin, mukaan lukien sylinterimäiset, kartiomaiset, kuperat ja koverat muodot.
Taivutus: Koukkujen, silmukoiden, käsivarsien ja muiden muotojen muodostaminen eri kulmissa jousen päihin tai keskelle.
Pitch Control: Säätää tarkasti kierrejousen vierekkäisten kierrosten välistä etäisyyttä (pituutta), joka voi olla joko tasainen tai muuttuva.
Leikkaaminen: Leikkaa lanka tarkasti jousen muodostuksen jälkeen.
Tasoitus/lävistys: Jousen päiden tai tiettyjen alueiden tasoitus muotoon (käytetään yleisesti langanmuodostuskoneissa).
Monimutkaisten lankamuotoisten osien luominen: Moniasemaisen, monivaiheisen jatkuvan taivutuksen avulla (langanmuodostuskoneiden erikoisuus).

■ Sovellukset:
Jousivalmistus: Tämä on yksinkertaisin ja yleisin sovellus, jota käytetään erilaisten puristusjousien, jatkojousien, vääntöjousien, aaltojousien ja erikoismuotoisten jousien valmistukseen. Tarkkuuslangan muotoilu: Tämä kone valmistaa erilaisia ​​metallilankaosia, jotka vaativat erittäin tarkkaa taivutusta ja muotoilua. Sitä käytetään laajalti lähes kaikilla teollisuuden aloilla, mukaan lukien autoteollisuus, elektroniikka, lääketieteelliset laitteet, huonekalut, laitteistotyökalut ja kulutustavarat.

■ Valintatekijät:
Tuotevaatimukset: Jousi-/lankakomponentin monimutkaisuus, tarkkuusvaatimukset ja mitta-alue (langan halkaisija, ulkohalkaisija ja pituus).
Tuotemittakaava: Pienet erät, joissa on useita lajikkeita (sopii tietokonekoneisiin), suuret erät yhdellä lajikkeella (sopii sekä yleis- että tietokonekoneisiin) ja erittäin monimutkaiset osat (langanmuovauskoneet).
Kustannukset: Laiteinvestoinnit (manuaaliset koneet > yleiskoneet > tietokonekoneet > langanmuovauskoneet), koneen asennus-/ohjelmointikustannukset ja tuotannon tehokkuuskustannukset.
Käyttövaatimukset: Koneen asennuksen vaikeus (yleiskoneet riippuvat koneenkäyttäjän kokemuksesta, kun taas tietokonekoneet ovat suhteellisen intuitiivisia ohjelmoitavissa) ja helppokäyttöisyys.

■Turvallisuus ja toiminta:
Jousikoneet ovat voimakoneita, joissa on paljon liikkuvia osia ja suuria voimia. Turvaohjeita on noudatettava tiukasti käytön aikana (esim. suojalasien käyttö, löysä vaatteiden välttäminen ja liikkuvien osien lähellä toimiminen ilman käsineitä).
Käyttäjät tarvitsevat koulutusta ymmärtääkseen koneen periaatteet, toimintatavat ja mahdolliset riskit. Erityisesti yleiskoneenkäyttäjät tarvitsevat laajan kokemuksen mekaanisesta säädöstä, kun taas tietokonekoneiden kuljettajien tulee hallita ohjelmoinnin perusteet.
