Mikä on temper-uuni? Mikä on sen toimintaperiaate?

Mikä on lämpöuuni?

A temper uuni on eräänlainen teollinen lämpökäsittelyuuni, joka on erityisesti suunniteltu suorittamaan metallien karkaisuprosessin – yleisimmin karkaistun teräksen. Sen ydintehtävänä on lämmittää aiemmin sammutettu tai karkaistu metallikomponentti sen alemman kriittisen pisteen alapuolelle, pitää se tässä lämpötilassa valvotun ajan ja antaa sen sitten jäähtyä säädellysti. Tämä prosessi lievittää sisäisiä jännityksiä, vähentää haurautta ja parantaa sitkeyttä tinkimättä merkittävästi kovuudesta.

Yksinkertaisesti sanottuna: teräksen kovettumisen jälkeen se muuttuu erittäin kovaksi, mutta myös vaarallisen hauraaksi. Lämpöuuni on työkalu, joka korjaa tämän epätasapainon. Se muuttaa hauraan, jännityskuormitetun osan komponentiksi, jossa on huolellisesti kalibroitu kovuuden ja taipuisuuden yhdistelmä – joka soveltuu todellisiin mekaanisiin kuormituksiin.

Lämpöuuneja käytetään laajalti auto-, ilmailu-, työkalu-, laakerointi- ja jousivalmistusteollisuudessa. He käsittelevät kaikkea leikkaustyökaluista ja hammaspyöristä rakenneosiin ja kirurgisiin instrumentteihin. Tyypillisen temper-uunin käyttölämpötila-alue on 150 °C - 700 °C (302 °F - 1292 °F) , riippuen materiaalista ja tavoitemekaanisista ominaisuuksista.

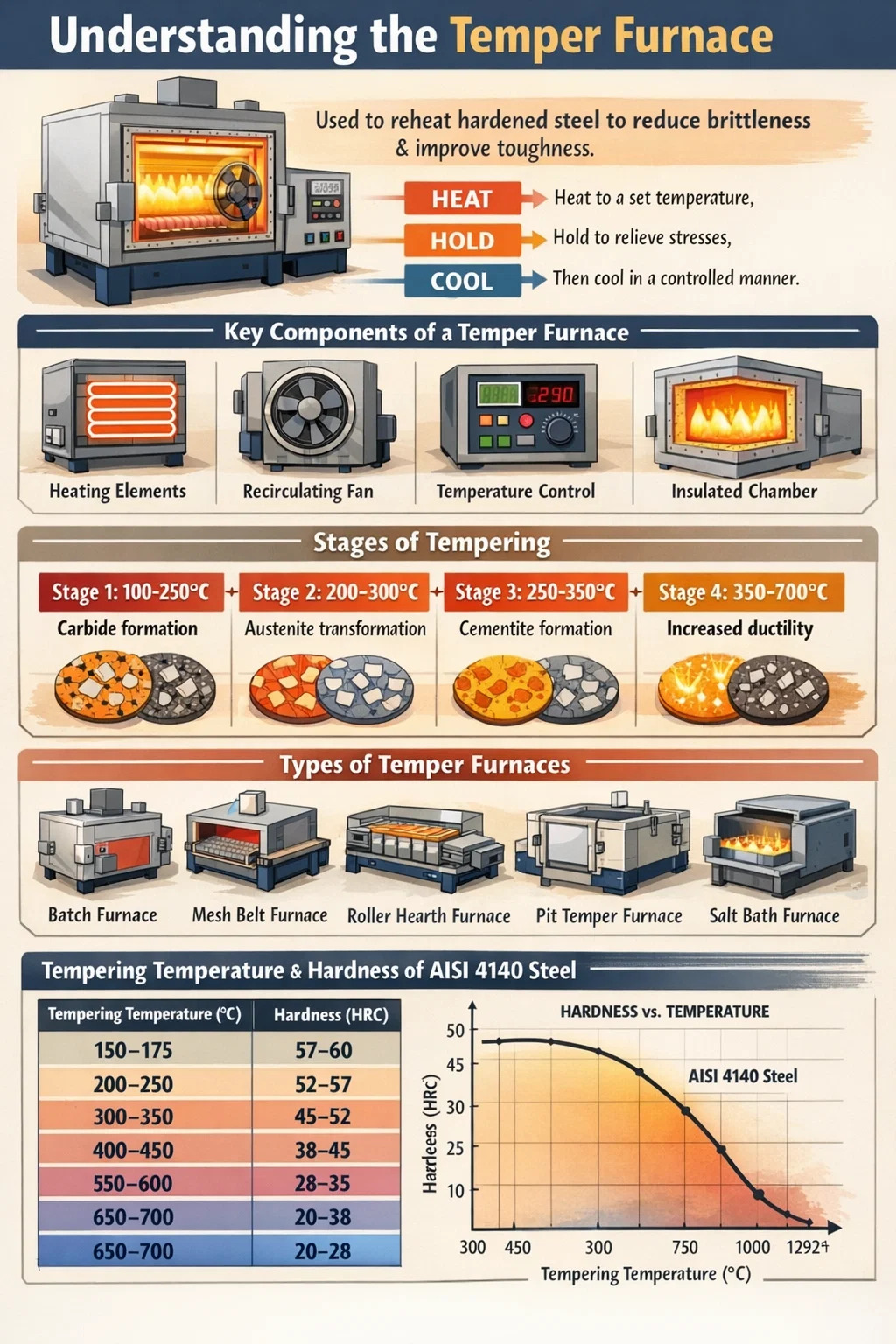

Lämpöuunin toimintaperiaate

Karkaisuuunin toimintaperiaate perustuu kontrolloituun lämpömetallurgiaan. Kun teräs sammutetaan austenitisoinnin jälkeen, se muuttuu martensiitiksi – ylikylläiseksi, runkokeskeiseksi tetragonaaliseksi kiderakenteeksi, joka on erittäin kova, mutta erittäin jännittynyt ja hauras. Karkaisu, joka suoritetaan karkaisuuunin sisällä, laukaisee sarjan diffuusioohjattuja faasimuutoksia martensiitissa, jotka vähentävät asteittain jännitystä ja palauttavat sitkeyden.

Prosessi noudattaa selkeää fyysisten ja metallurgisten tapahtumien sarjaa:

1. Lämmitys: Työkappale ladataan karkaisuuuniin ja kuumennetaan tasaisesti tavoitekarkaisulämpötilaan. Tasaisuus on kriittinen - lämpötilagradientit osan poikki johtavat epätasaisiin mekaanisiin ominaisuuksiin.
2. Liotus (pitoaika): Osaa pidetään tavoitelämpötilassa ennalta määrätyn ajan, tyypillisesti alkaen 1-4 tuntia poikkileikkauksen paksuudesta ja metalliseoksen koostumuksesta riippuen. Tämän vaiheen aikana hiiliatomit diffundoituvat ulos vääristyneestä martensiittihilasta, karbidit alkavat saostua ja jäännösjännitykset rentoutuvat.
3. Jäähdytys: Komponenttia jäähdytetään - joko tyynessä ilmassa, paineilmassa tai öljyssä - valvotulla nopeudella. Jäähdytysmenetelmä vaikuttaa osan lopulliseen jännitystilaan.

Karkaisun aikana tapahtuvat metallurgiset muutokset voidaan jakaa neljään erilliseen vaiheeseen lämpötilan perusteella:

• Vaihe 1 (100–250 °C): Epsilonkarbidit saostuvat martensiittimatriisista. Martensiitin hiilipitoisuus laskee hieman.
• Vaihe 2 (200–300 °C): Jäljelle jäänyt austeniitti hajoaa bainiitti- tai ferriitti-karbidiseoksiksi.
• Vaihe 3 (250–350 °C): Epsilonkarbidit muuttuvat sementiitiksi (Fe₃C). Martensiitista tulee ferriittiä.
• Vaihe 4 (350–700 °C): Sementiittihiukkaset palloistuvat ja karkeutuvat. Mukavuus ja sitkeys palautuvat merkittävästi ja kovuus vähenee merkittävästi.

Lämpöuunin tulee säilyttää tiukka lämpötilan säätö kaikissa näissä vaiheissa. Nykyaikaiset järjestelmät saavuttavat yhtenäisyyden sisällä ±3°C - ±5°C koko työalueen, mikä on välttämätöntä osien tasaisen suorituskyvyn kannalta.

Lämpöuunin tärkeimmät osat

Temper-uunin suunnittelun ymmärtäminen auttaa selittämään, miksi sillä saavutetaan johdonmukaisia, toistettavia metallurgisia tuloksia. Tärkeimmät komponentit toimivat yhdessä tuottaen tasaisen lämmön, kontrolloidun ilmakehän ja luotettavan lämpötilan mittauksen.

Lämmitysjärjestelmä

Lämpöuuneissa käytetään joko sähkövastuslämmityselementtejä tai kaasupolttimia. Sähköjärjestelmät – joissa käytetään usein nikromia, Kanthal- tai piikarbidielementtejä – tarjoavat puhtaamman toiminnan ja tarkemman ohjauksen. Kaasukäyttöiset järjestelmät tarjoavat alhaisemmat käyttökustannukset suurtuotantoon. Lämmitysjärjestelmä on mitoitettu vastaamaan latauksen lämpökuormaa (tyypillisesti ilmaistuna kW tai BTU/h).

Eristetty kammio

Uunin kammio on vuorattu tulenkestävällä tiilellä tai keraamisella kuitueristyksellä. Keraamisia kuitumoduuleja suositaan yhä enemmän, koska niillä on pienempi lämpömassa , mikä tarkoittaa nopeampia lämpenemisaikoja ja pienempää energiankulutusta. Hyvin eristetty kammio vähentää lämpöhäviöitä ja stabiloi lämpötilan jakautumista.

Kierrätystuuletinjärjestelmä

Pakotettu kuuman ilman kierrätys on yksi modernin temper-uunin tärkeimmistä ominaisuuksista. Suurinopeuksiset puhaltimet kierrättävät lämmitettyä ilmaa työkappaleiden poikki, mikä eliminoi lämpötilakerrostumisen. Ilman kierrätystä ladatun uunin yläosa voi olla 30–50°C lämpimämpi kuin pohja. Kierrätyspuhallinjärjestelmä tasaa lämpötilan ±5°C:een tai paremmin koko kuorman ajan.

Lämpötilan ohjausjärjestelmä

Termoparit (tyypillisesti tyyppi K tai tyyppi N) valvovat lämpötilaa uunin useissa kohdissa. PID-säädin (Proportional-Integral-Derivative) tai ohjelmoitava logiikkasäädin (PLC) hallitsee lämmityselementtejä termoparin takaisinkytkennän perusteella. Huippuluokan järjestelmissä on dataloggereita, jotka tallentavat jokaisen syklin jäljitettävyyttä varten. Tämä on ilmailun (AMS 2750) ja autojen lämpökäsittelystjaardien vaatimus.

Ilmakehän ohjausjärjestelmä

Sovellusvaatimuksista riippuen temper-uuni voi toimia ilmassa, typessä tai suojaavassa endotermisessä ilmakehässä. Ilmakehän ohjaus estää pinnan hapettumisen ja hiilenpoiston karkaisun aikana, mikä on erityisen tärkeää tarkkuustyökaluteräskomponenteille ja laakerirenkaille.

Latausjärjestelmä

Osat voidaan ladata manuaalisesti alustalle tai automaattisesti kuljettimien, rullaappien tai työntöjärjestelmien kautta. Eräkarkaisuuunit käsittelevät yksittäisiä kuormia, kun taas jatkuvatoimiset karkaisuuunit – kuten rulla- tai verkkohihnakarkaisuuunit – käsittelevät osia tasaisena virtana, mikä soveltuu suuriin toimintoihin, kuten kiinnikkeiden, jousien tai laakereiden tuotantoon.

Lämpöuunien tyypit

Lämpöuuneja on useita konfiguraatioita, joista jokainen sopii erilaisiin tuotantomääriin, osien geometriaan ja prosessivaatimuksiin. Oikean tyypin valinta vaikuttaa suoraan energiatehokkuuteen, tehokkuuteen ja lämpötilan tasaisuuteen.

Näistä mm verkkohihnakarkaisuuuni on yleisin massatuotantoympäristöissä. Yksi verkkohihna-uunilinja pystyy käsittelemään satoja kiloja osia tunnissa, mikä tekee siitä laakerien ja kiinnittimien lämpökäsittelyn selkärangan maailmanlaajuisesti.

Lämpötila ja sen vaikutus mekaanisiin ominaisuuksiin

Temperointiprosessin yksi vaikuttavin muuttuja on lämpötila. Lämpöuunissa valittu lämpötila määrittää suoraan kovuuden ja sitkeyden välisen kompromissin. Karkaisulämpötilan noustessa kovuus laskee ja sitkeys kasvaa - mutta suhde ei ole lineaarinen ja riippuu suuresti seoksen koostumuksesta.

Yleisessä keskihiiliteräksessä, kuten AISI 4140, karkaisulämpötila vaikuttaa Rockwellin kovuuteen (HRC) öljyn sammutuksen jälkeen:

Yksi tärkeä ilmiö, joka on tiedostettava, on luonteen haurastumista — Iskusitkeys heikkenee, kun tiettyjä seosteräksiä karkaistaan välillä 250–400°C (sininen haurausalue) tai jäähdytetään hitaasti 375–575°C:een. Seosteräksissä käytettävät lämpöuunit on usein ohjelmoitu välttämään näitä lämpötila-alueita tai jäähtymään nopeasti niiden läpi haurauden estämiseksi. Tästä syystä uunin tarkka ohjelmointi on tärkeää – ei vain tavoitelämpötilan saavuttaminen, vaan lämpötilan muutoksen nopeuden ja polun hallinta.

Lämpöuunien teolliset sovellukset

Lämpöuuneja on käytännössä kaikilla karkaistuihin teräsosiin perustuvilla aloilla. Karkaisuprosessi ei ole valinnainen useimmille teknisille komponenteille – se on pakollinen vaihe, joka tekee eron osan, joka toimii luotettavasti käytössä, ja sellaisen osan, joka murtuu kuormituksen alaisena.

Autoteollisuus

Autoteollisuus on yksi maailman suurimmista karkaisukapasiteetin kuluttajista. Hammaspyörät, kampiakselit, nokka-akselit, kiertokanget, akselin akselit, venttiilijouset ja voimansiirtokomponentit kulkevat kaikki lämpöuunien läpi osana tuotantoreittiään. Nykyaikainen henkilöauto sisältää satoja lämpökäsiteltyjä teräsosia, joista monet vaativat karkaisua, jotta väsymislujuuden ja iskunkestävyyden välinen tasapaino saadaan aikaan. 24 tuntia vuorokaudessa toimivat jatkuvatoimiset verkkohihna- tai rullalämmitteiset lämpöuunit ovat vakiovarusteita suuritehoisissa autotoimittajien tehtaissa.

Laakeri- ja rullanvalmistus

Laakerirenkaat ja vierintäelementit vaativat erittäin tarkan karkaisun, tyypillisesti alueella 150-180°C , saavuttaa tavoitekovuus 58–64 HRC samalla kun eliminoidaan jäänyt austeniitti ja varmistetaan mittavakaus. Jopa 10°C poikkeama määritellystä karkaisulämpötilasta voi aiheuttaa kovuuden putoamisen toleranssin ulkopuolelle. Tästä syystä laakereiden valmistajat investoivat voimakkaasti uunien pätevyyteen ja AMS 2750 / CQI-9 -yhteensopiviin karkaisuuunijärjestelmiin.

Työkalujen ja meistien valmistus

Pikateräksiset (HSS) leikkaustyökalut karkaistaan tyypillisesti 540-560 °C - prosessi, jota kutsutaan toissijaiseksi karkaisuksi - suoritetaan kaksi tai kolme kertaa jäljellä olevan austeniitin muuntamiseksi ja sekundääristen karbidien kehittämiseksi, jotka antavat punaisen kovuuden. Kylmätyöstötyökaluteräkset, kuten D2 tai H13 kuumatyöstöteräkset, karkaistaan ​​eri lämpötila-alueilla niiden erityisten käyttöominaisuuksien optimoimiseksi. Kotelo-eräkarkaisuuunit ovat yleisin valinta työkalu- ja meistipajoihin, koska ne ovat joustavia erikokoisten osien käsittelyssä.

Ilmailu-avaruuskomponentit

Laskutelineiden komponentit, kiinnikkeet, rakennerungot ja moottorin osat vaativat kaikki karkaisua tiukasti valvotuissa olosuhteissa. Ilmailun karkaisussa on noudatettava AMS 2759 -spesifikaatioita, jotka määrittelevät sallitut lämpötila-alueet, pitoajat, termoparien asennot ja tallennusvaatimukset. Ilmailu- ja avaruusteollisuudessa käytetyissä lämpöuuneissa on tyypillisesti useita termopareja, redundantteja ohjausjärjestelmiä ja täysin automatisoitu syklin tallennus digitaalisella jäljitettävyydellä.

Kevään valmistus

Venttiilijouset, jousitusjouset ja teollisuusjouset on karkaistu noin 380-450 °C optimoida niiden elastisuusraja ja väsymisikä. Jatkuvan verkon hihnakarkaisuuunit ovat ihanteellisia tähän, koska jousilanka- tai kierrejouset voivat virrata läpi suuria määriä. Asianmukainen karkaisu parantaa väsymislujuutta lievittämällä kelaus- ja ruiskutusprosessien aikana syntyviä jäännösjännityksiä.

Temper Furnace vs. Hehkutusuuni vs. Normalisoiva uuni

Näitä kolmea uunityyppiä käytetään kaikkia lämpökäsittelyyn, mutta ne palvelevat olennaisesti erilaisia metallurgisia tarkoituksia. Niiden sekoittaminen johtaa merkittäviin prosessivirheisiin ja romutettuihin osiin.

• Lämpöuuni: Toimii alemman kriittisen lämpötilan (Ac1) alapuolella. Kuumentaa uudelleen jo karkaistua terästä vähentääkseen haurautta säilyttäen samalla suurimman osan kovuudesta. Lähtöaine on martensiittista (karkaistua).
• Hehkutusuuni: Kuumentaa terästä yli Ac1:n tai Ac3:n ja jäähtyy sitten hyvin hitaasti (usein uunin sisällä). Tavoitteena on pehmentää terästä täysin, vähentää sen kovuutta ja parantaa työstettävyyttä. Tuloksena on pehmeä, ferriitti-perliitti tai pallomainen rakenne.
• Uunin normalisointi: Lämmittää terästä yli Ac3:n ja jäähdyttää tyynessä ilmassa. Tarkoituksena on jalostaa raerakennetta ja lievittää taonta- tai valssausjännitystä, jolloin saadaan tasainen hienorakeinen ja kohtalaisen luja perliittirakenne.

Tärkein ero on, että käytetään aina temper-uunia jälkeen kovettuminen korjaavana vaiheena. Hehkutus ja normalisointi tehdään tyypillisesti ennen lopullinen kovettuminen, valmisteluvaiheina. Myös käyttölämpötila-alueet vaihtelevat merkittävästi: karkaisu pysyy alle 700 °C, kun taas hehkutus ja normalisointi toimivat usein yli 800–950 °C.

Kriittiset prosessiparametrit lämpöuunin käytössä

Oikean karkaisun saaminen vaatii enemmän kuin pelkän valitsin. Useita vuorovaikutuksessa olevia parametreja on hallittava samanaikaisesti, jotta haluttu tulos saavutetaan johdonmukaisesti.

Lämpötilan tasaisuus

Lämpötilan tasaisuustutkimukset (TUS) – kuten AMS 2750 ja vastaavat standardit vaativat – mittaavat todellisen lämpötilan jakautumisen uunin työalueella käyttämällä useita kalibroituja termopareja. Uunit luokitellaan tarkkuusluokkiin niiden tasaisuuden perusteella: Luokka 2 (±6 °C) and Luokka 3 (±8 °C) ovat yleisiä tarkkuusosissa, kun taas luokka 5 (±14 °C) voi olla hyväksyttävä vähemmän kriittisissä sovelluksissa. Puutteellinen lämpötilan tasaisuus on yksi johtavista syistä hylättyihin lämpökäsittelyeriin.

Liotusaika (pitoaika)

Liotusaika lasketaan osan paksuuden perusteella – yleinen nyrkkisääntö on 1 tunti per tuuma (25 mm) poikkileikkaus , vähintään 1 tunnin ajan. Riittämätön liotusaika jättää jäännösjännitystä paksujen osien ytimeen. Tiettyjen seosterästen liiallinen liotusaika yli 500 °C:n lämpötiloissa voi haurastua tai rakeita kasvaa. Molemmat ääripäät heikentävät suorituskykyä.

Kuorman tiheys ja osien järjestely

Lämpöuunin ylikuormittaminen tai osien pinoaminen tiukasti estää ilmavirran ja luo lämpötilagradientteja kuorman sisään. Osat tulee järjestää siten, että ilma pääsee kiertämään riittävästi. Korin tai tarjottimen kiinnittimiä käytetään usein säilyttämään osien välinen ero. Jatkuvassa uuneissa hihnan kuormitustiheys (kg/m²) on kriittinen prosessiparametri.

Ilmakehän koostumus

Osien, joissa pinnan eheys on kriittinen – kuten tarkkuusvaihteet tai laakeripyörät – neutraali tai lievästi pelkistävä ilmakehä estää hapettumista ja hiilenpoistoa karkaisun aikana. Typpi- tai typpi-metanoli-atmosfääriä käytetään yleisesti ilmastoohjatuissa lämpöuuneissa. Ulkoilmassa korkeissa lämpötiloissa karkaistuihin osiin voi muodostua pintaoksidikerroksia, jotka on poistettava ruiskupuhalluksella tai rumpupuhalluksella, mikä lisää kustannuksia ja kiertoaikaa.

Jäähdytysnopeus karkaisun jälkeen

Useimmille tavallisille hiiliteräksille ja niukkaseosteisille teräksille karkaisun jälkeisellä jäähtymisnopeudella on minimaalinen vaikutus lopullisiin ominaisuuksiin. Tietyille seosteräksille – erityisesti Mn:tä, Cr:a, Ni:tä tai P:tä sisältäville – hidas jäähtyminen 375–575 °C:n lämpötilassa aiheuttaa kuitenkin haurastumista, mikä vähentää dramaattista loven sitkeyttä. Näiden terästen on oltava vettä tai öljyä karkaisun jälkeen ohittaaksesi tämän alueen nopeasti.

Energiatehokkuus ja modernit edistysaskeleet lämpöuunitekniikassa

Energiakustannukset muodostavat merkittävän osan käyttökustannuksista kaikissa lämpökäsittelylaitoksissa. Nykyaikaiset temperuunimallit sisältävät useita strategioita energiankulutuksen vähentämiseksi metallurgisesta suorituskyvystä tinkimättä.

• Keraaminen kuitueristys: Perinteiseen tulenkestävään tiiliin verrattuna keraaminen kuitu vähentää lämmön varastoitumista uunin seiniin jopa 80 %, mikä vähentää merkittävästi sekä lämmitysenergiaa että jäähtymisaikaa.
• VFD-tuulettimet: VFD-säätimillä varustetut kierrätyspuhaltimet säätävät ilmavirran nopeutta todellisen lämpötilan poikkeaman perusteella, mikä vähentää puhallinmoottorin energiankulutusta 20–40 % kiinteänopeuksisiin puhaltimiin verrattuna.
• Hukkalämmön talteenotto: Kaasulämmitteisissä temper-uuneissa regeneratiiviset tai rekuperatiiviset polttimet keräävät poistolämmön esilämmittäen palamisilmaa, mikä parantaa lämpöhyötysuhdetta 15–30 %.
• Monivyöhykelämmityksen ohjaus: Uunin jakaminen itsenäisesti ohjattuihin lämmitysvyöhykkeisiin mahdollistaa tarkan lämpötilan profiloinnin, mikä varmistaa, että kuorma saavuttaa tavoitelämpötilan ilman ylitystä – näin vältetään hukattua energiaa ja estetään ylikarkaisu.
• Toimiala 4.0 -integraatio: Nykyaikaisissa temper-uuneissa on yhä enemmän SCADA-integraatiota, reaaliaikaista OEE-valvontaa (Overall Equipment Effectiveness) ja ennakoivia huoltoalgoritmeja, jotka varoittavat käyttäjiä lämmityselementtien huonontumisesta tai termoparien ajautumisesta ennen kuin ne aiheuttavat prosessihäiriöitä.

Jotkin kehittyneet jatkuvatoimisesti lämpökäsittelyuunijärjestelmät saavuttavat nyt ominaisenergiankulutuksen alla 0,15 kWh per kilogramma käsiteltyä terästä — Merkittävä parannus vanhempiin malleihin verrattuna, jotka kuluttivat 0,25–0,35 kWh/kg.

Yleisiä karkaisuvirheitä ja miten karkaisuuuni estää ne

Jopa oikein suunnitellussa temper-uunissa prosessivirheet voivat aiheuttaa vikoja, jotka heikentävät osan suorituskykyä. Näiden vikojen ja niiden perimmäisten syiden ymmärtäminen auttaa käyttäjiä määrittämään ja ylläpitämään karkaisuprosessinsa oikein.

• Riittämätön karkaisu (alikarkaisu): Johtuu liian alhaisesta lämpötilasta tai liian lyhyestä liotusajasta. Osa säilyttää liiallisen haurauden ja jäännösjännityksen. Estetty tarkistamalla termoparin kalibrointi ja noudattamalla vähimmäispitoaikoja.
• Ylitempaus: Johtuu liian korkeasta lämpötilasta, pitkistä liotusajasta tai toistuvista karkaisujaksoista. Kovuus laskee alle spesifikaation ja myötöraja pienenee. Estetty tarkalla uunin valvonnalla ja dokumentoidulla syklin kirjauksella.
• Epätasainen kovuus kuorman yli: Syynä on huono lämpötilan tasaisuus uunin sisällä. Kuumat kohdat aiheuttavat ylikarkaisua, kylmät kohdat alikarkaisua. Estetty säännöllisillä TUS-testeillä, asianmukaisella tuulettimen huollolla ja oikealla kuormitusjärjestelyllä.
• Pinnan hapettuminen (mittakaava): Johtuu karkaisusta ilmassa yli 300°C:n lämpötiloissa. Estetty käyttämällä kontrolloitua ilmakehää tai määrittämällä jälkipuhdistusvaihe.
• Luonne haurastunut: Esiintyy herkissä seosteräksissä, jotka on karkaistu tai jäähdytetty kriittisten lämpötila-alueiden läpi. Estää seoksen valinnalla, lämpötila-alueen välttämisellä tai nopealla jäähdytyksellä karkaisun jälkeen.
• Vääristymä: Voi esiintyä, jos osa lämpenee tai jäähtyy epätasaisesti, erityisesti ohuissa tai epäsymmetrisissä osissa. Asianmukainen kiinnitys, hitaat ramppinopeudet ja tasainen lämmön jakautuminen kierrätyspuhallinjärjestelmästä vähentävät tilannetta.
