Mikä on jousihiomakone? Mikä on sen toimintaperiaate?

Jousihiomakoneen määritelmä ja olennainen tarkoitus

A jousihiomakone on erikoistunut teollisuushiomatyökalu, joka on suunniteltu erityisesti litistämään kierrepuristusjousien päitä. Valmistusmaailmassa kelauskoneesta poistuvien jousien päät ovat usein "avoimia" tai epätasaisia. Ilman hiontaa nämä jouset eivät voi seistä täysin pystysuorassa tai jakaa painoa tasaisesti puristettaessa. The jousihiomakone poistaa ylimääräisen materiaalin ylä- ja alakelasta ja muodostaa tasaisen, kohtisuoran pinnan.

Neliöimällä päät kone varmistaa, että jousi toimii maksimi kuorman aksiaalisuus ja vakautta. Tämä prosessi on kriittinen korkean suorituskyvyn sovelluksissa, kuten autojen venttiilijousissa, polttoaineen ruiskutusjousissa ja raskaiden teollisuuskoneiden komponenteissa, joissa poikkeama on tasainen. 0,5 astetta pystysuorassa voi johtaa mekaaniseen vikaan tai epätasaiseen kulumiseen.

Kevään lopun hionnan toimintaperiaate

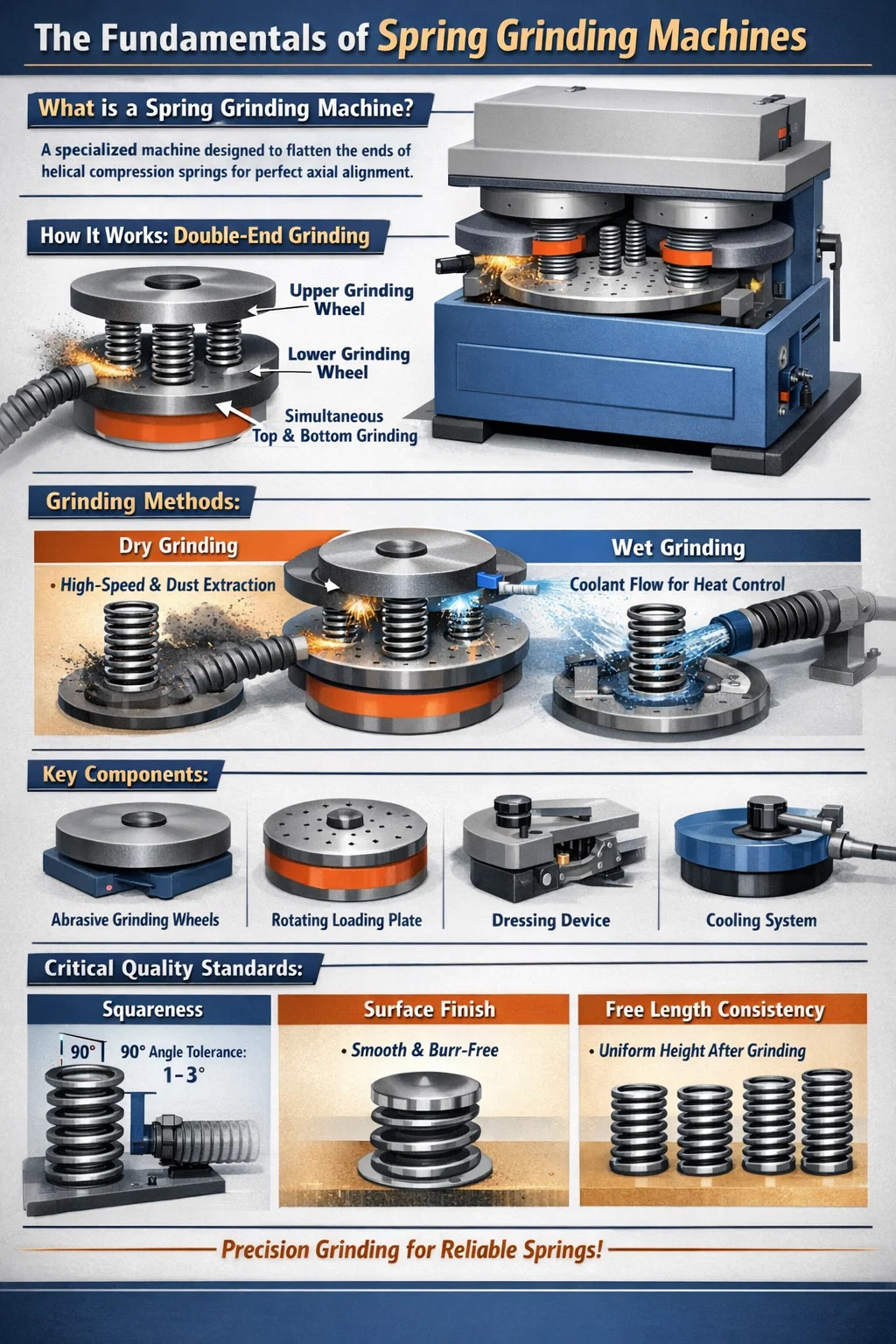

A:n perustoimintaperiaate jousihiomakone sisältää suhteellisen liikkeen jousen ja kahden nopeasti pyörivän hiomapyörän välillä. Useimmat nykyaikaiset koneet käyttävät a kaksipään hionta lähestymistapa, mikä tarkoittaa, että sekä jousen ylä- että alaosa käsitellään samanaikaisesti.

Syöttö- ja latausmekanismi

Jouset ladataan pyöreään pyörivään laitteeseen, joka tunnetaan nimellä latauslevy tai syöttölevyä. Tämä levy sisältää useita reikiä tai kiinnikkeitä, jotka on suunniteltu pitämään jouset tukevasti pystyasennossa. Kun kuormituslevy pyörii, se kuljettaa jouset hiomavyöhykkeelle, joka sijaitsee ylemmän ja alemman hiomalaikan välissä.

Hankaavan materiaalin poisto

Hiomalaikat on sijoitettu tietylle etäisyydelle toisistaan, mikä vastaa haluttua jousen lopullista vapaata pituutta. Kun jousi kulkee pyörivien pyörien välissä, hankaavat pinnat irrottavat langan kärjen molemmista päistä. Kitka synnyttää merkittävää lämpöä, joten kuormituslevyn nopeus ja pyörän karkeus on kalibroitava täydellisesti, jotta vältetään lämpövaurioita tai jousiteräksen "poltto".

Jaksollinen vs. jatkuva hionta

Jotkut koneet käyttävät "läpivientimenetelmää", jossa jouset liikkuvat jatkuvasti pyörien läpi, kun taas toiset käyttävät "syötön" menetelmää. Syöttöjärjestelmässä pyörät liikkuvat pystysuunnassa jousia kohti samalla kun kuormauslevy pysyy kiinteässä asennossa, mikä mahdollistaa erittäin tarkan ohjauksen hiontapaine ja materiaalin poistonopeus.

Jousihiomakoneen tärkeimmät tekniset komponentit

Tehokkuus jousihiomakone riippuu useista erittäin kuluvista komponenteista, joiden on kestettävä kovaa mekaanista rasitusta ja lämpöä.

Hiontamenetelmät: Kuiva vs. märkä

Jousen materiaalista ja vaaditusta tarkkuudesta riippuen insinöörit valitsevat jousen kahdesta ensisijaisesta toimintatavasta jousihiomakone .

Kuivahionta

Kuivahionta on yleisin menetelmä tavallisille hiiliteräsjousille. Se perustuu suureen volyymiin pölynpoistojärjestelmä metallilastujen ja hankaavien hiukkasten poistamiseen. Vaikka kuivahionta on tehokasta nopeaan tuotantoon, se voi johtaa liialliseen lämmön kertymiseen, jos syöttönopeus on liian aggressiivinen, mikä saattaa muuttaa jousen karkaisua.

Märkähionta

Märkäjauhatus sisältää jatkuvan jäähdytysnesteen (vesiliukoisen öljyn tai synteettisen nesteen) lisäämisen suoraan jauhatusrajapinnalle. Tätä menetelmää käytetään ruostumaton teräs tai lämpöherkkiä seoksia. Jäähdytysneste estää lankaa saavuttamasta kriittisiä lämpötiloja, varmistaa tasaisemman pinnan ja pidentää hiomalaikan käyttöikää.

Toimintastandardit ja laadunvalvonta

A jousihiomakone on huollettava huolellisesti lopputuotteen laadun varmistamiseksi. Valmistajat keskittyvät kolmeen päämittariin hiontaprosessin aikana:

• Neliömäisyys: Maadoituspään ja jousen akselin välisen kulman tulee olla mahdollisimman lähellä 90 astetta. Normaali teollinen toleranssi on yleensä sisällä 1-3 astetta .
• Pintakäsittely: Maaperän tulee olla tasainen ja vapaa purseista. Karkeat pinnat voivat aiheuttaa kitkaa jousen istukkaa vasten, mikä johtaa ennenaikaiseen kulumiseen.
• Vapaa pituuden johdonmukaisuus: Hionnan jälkeen kaikkien erän jousien on oltava tasainen korkeus. Nykyaikainen CNC jousihiomakones käytä elektronisia antureita mittaamaan jousen korkeus prosessin aikana ja säädä pyörän asento automaattisesti.

Pyörän pukemisen merkitys

Ajan myötä hiomalaikat a jousihiomakone "tukkoon" metallihiukkasista tai menettävät täysin tasaisen profiilinsa. Tämä ilmiö tunnetaan nimellä "lasitus". Tämän ratkaisemiseksi kone on varustettu a pukeutumisyksikkö . Tämä yksikkö käyttää kovempaa materiaalia raaputtaakseen pois ohuen kerroksen pyörästä, paljastaen tuoreet hankausrakeita ja varmistaen, että pyörän pinta pysyy yhdensuuntaisena kuormauslevyn kanssa. Säännöllinen pukeutuminen on ero korkealaatuisen jousen ja tarkastuksen aikana hylätyn jousen välillä.
