Mikä on jousimuovauskone? Mikä on sen toimintaperiaate?

Jousimuovauskoneen määritelmä ja tarkoitus

A jousimuovauskone on erikoistunut CNC (Computer Numerical Control) teollisuuslaite, joka on suunniteltu taivuttamaan, kelaamaan ja muotoilemaan metallilankaa monimutkaisiin 2D- tai 3D-geometrioihin. Toisin kuin peruskelauskoneet, jotka tuottavat pääasiassa tavallisia lieriömäisiä jousia, jousimuodostuskonetta käytetään useita itsenäisiä akseleita – Usein 3–12 tai enemmän – monimutkaisten lankamuotojen, vääntöjousien ja akkukoskettimien luomiseksi äärimmäisen tarkasti.

Tämän koneen ensisijaisena tavoitteena on automatisoida lankapohjaisten komponenttien valmistus varmistaen, että jokainen valmistettu yksikkö on identtinen niin tiukkojen toleranssien puitteissa kuin /- 0,01 mm . Tämä tekee siitä välttämättömän työkalun suuria määriä valmistavilla aloilla, kuten autoteollisuudessa ja lääkinnällisten laitteiden teollisuudessa.

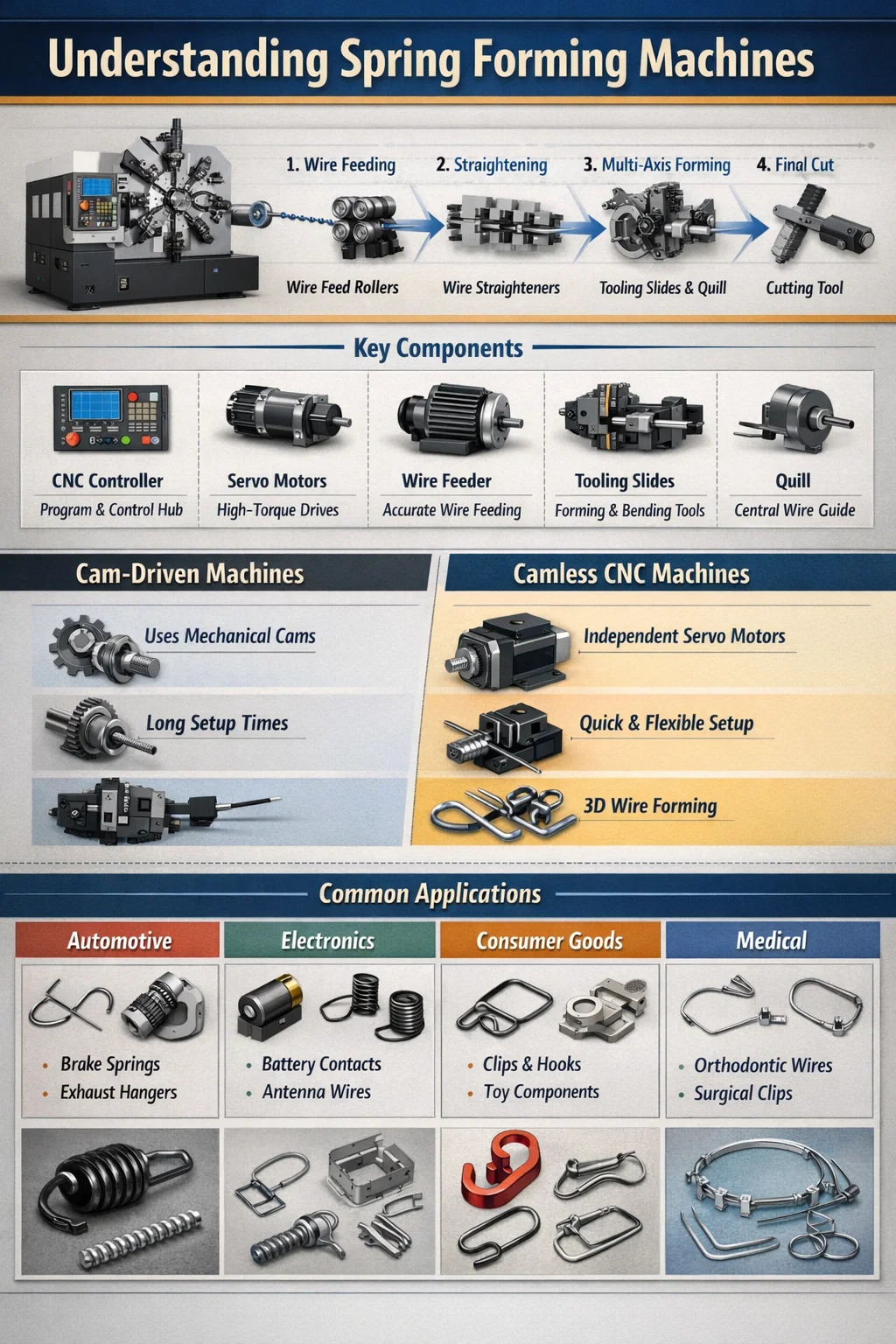

Jousimuovauksen perustoimintaperiaate

Jousimuovauskoneen perustoimintaperiaate perustuu siihen synkronoitu liike langansyöttöjärjestelmästä ja sarjasta työkaluliukuja. Prosessi noudattaa loogista järjestystä, jota ohjaa keskustietokone:

1. Langan syöttö: Joukko moottoroituja rullia vetää metallilankaa kelauslaitteesta. CNC-järjestelmä ohjaa muodostusalueelle työnnetyn langan tarkkaa pituutta.
2. Oikaisu: Ennen työkalujen saavuttamista lanka kulkee vaaka- ja pystyrullien läpi poistaakseen "kelamuistin" tai kaarevuuden varmistaen, että lanka on täysin suora.
3. Moniakselinen muotoilu: Kun lanka tulee ulos keskisuulakkeesta, erilaiset "liukukappaleet" tai työkalutelineet liikkuvat sisäänpäin. Jokainen liukumäki voidaan varustaa erilaisilla työkaluilla (taivutus-, kelaus- tai silmukkanastat), jotka iskevät tai painavat lankaa tietyissä kulmissa.
4. Lopullinen leikkaus: Kun monimutkainen muoto on saavutettu, erillinen leikkaustyökalu leikkaa lankaa osan viimeistelemiseksi.

Pääkomponentit ja niiden toiminnot

Nopean tuotannon saavuttamiseksi – joskus jopa yli 100 kappaletta minuutissa — useiden sisäisten komponenttien on toimittava täydellisessä harmoniassa.

Edistyneet ominaisuudet: Camless vs. Nokkakäyttöiset koneet

Näiden koneiden toiminnan erojen ymmärtäminen on elintärkeää valittaessa oikeat laitteet tiettyihin valmistustarpeisiin.

Cam-Driven Machines

Perinteiset koneet käyttävät keskinokka-akselia kaikkien liikkeiden ajamiseen. Vaikka ne ovat luotettavia yksinkertaisille jousille, ne vaativat huomattava manuaalinen asetusaika (usein 2–4 tuntia) vaihtaa mekaaninen nokka aina, kun uusi osamalli otetaan käyttöön.

Camless CNC-koneet

Moderni nokkattomat jousimuovauskoneet käytä itsenäisiä servomoottoreita jokaisessa työkaluluistissa. Tämä mahdollistaa välittömät säädöt ohjelmiston kautta. Keskeisiä etuja ovat:

• Nopeammat asennusajat, usein lyhyemmät 50 % - 70 % .
• Kyky siirtää työkaluja epälineaarisilla reiteillä monimutkaisia 3D-lankamuotoja varten.
• Synkronointi pyörivien lankajärjestelmien kanssa, jolloin lanka voi pyöriä 360 astetta muodostusprosessin aikana.

Käytännön esimerkkejä ja sovelluksia

Jousimuovauskone on riittävän monipuolinen käsittelemään eri materiaaleja 0,1-8,0 mm halkaisijaltaan, mukaan lukien ruostumaton teräs, hiiliteräs ja kupariseokset.

Yleisesti valmistetut osat:

• Autot: Jarrujouset, pakoputken ripustimet ja istuimen rungon vaijerit.
• Elektroniikka: Akun koskettimet, antennijohdot ja mikrokytkimet.
• Kulutustavarat: Erikoiskoukut, pidikkeet keittiövälineille ja monimutkaisille lelukomponenteille.
• Lääketieteellinen: Oikomislangat ja tarkkuuskirurgisten työkalujen komponentit.
