Mikä on jousen taivutuskone? Mikä on sen toimintaperiaate?

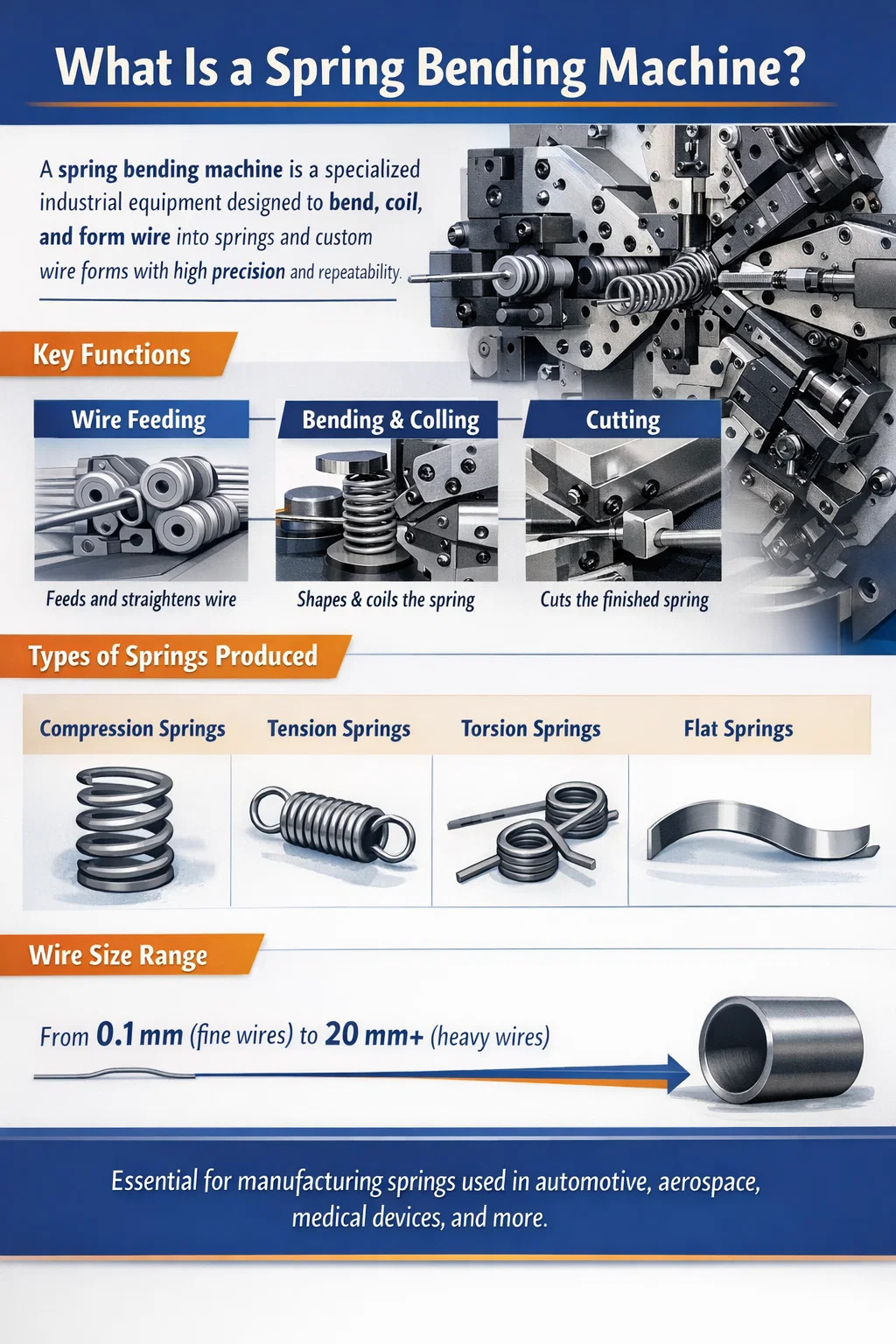

Mikä on jousitaivutuskone? Suora vastaus

A jousen taivutuskone on erikoistunut teollisuuslaite, joka on suunniteltu taivuttamaan, kelaamaan ja muodostamaan lanka- tai nauhamateriaalia jousiksi ja jousimaisille komponenteille. Se ohjaa jokaisen jousen muotoa, nousua, halkaisijaa ja päätykonfiguraatiota syöttö-, taivutus- ja leikkausmekanismien yhdistelmällä. Toisin kuin yleiskäyttöiset langanmuovauskoneet, joustaivutuskone on optimoitu erityisesti puristusjousien, vetojousien, vääntöjousien, litteäjousien ja räätälöityjen lankamuotojen tuottamiseen korkealla toistettavuudella ja minimaalisella manuaalisella toimenpiteellä.

Jousitaivutuskoneet käsittelevät lankojen halkaisijat vaihtelevat niin hienosta kuin 0,1 mm (tarkkuuselektroniikkajousia varten) yhtä paksuksi kuin 20 mm tai enemmän (raskaille teollisille jousitusjousille). CNC-ohjatuissa malleissa yksi kone voi tallentaa satoja osaohjelmia ja vaihtaa jousityyppien välillä minuuteissa, mikä tekee siitä modernin jousivalmistuksen kulmakiven.

Globaali kevätvalmistusteollisuus on merkittävä. Jousia käytetään käytännössä kaikissa mekaanisissa tuotteissa kuulakärkikynistä ja lääkinnällisistä laitteista autojen ripustuksiin ja ilmailutoimilaitteisiin. Kevätmarkkinat arvostettiin yli 24 miljardia dollaria vuonna 2023 , ja jousitaivutuskoneet ovat tämän tuotannon tärkeimmät tuotantotyökalut. Ymmärtäminen, mitä nämä koneet ovat ja miten ne toimivat, on välttämätöntä kaikille jousivalmistukseen, hankintoihin tai suunnitteluun osallistuville.

Jousitaivutuskoneen toimintaperiaate

Jousitaivutuskoneen toimintaperiaate keskittyy kolmeen koordinoituun toimintaan: langansyöttö, hallittu taivutus ja leikkaus . Nämä kolme toimintoa on tarkasti ajoitettu ja järjestyksessä, jotta saadaan aikaan täydellinen jousi yhdessä jatkuvassa toiminnassa. Näin kukin vaihe toimii:

Langan syöttö

Lanka vedetään kelakelalta (tai oikaisutangon syöttölaitteesta raskaampaa lankaa varten) ja johdetaan suoristustelojen sarjan läpi. Nämä telat poistavat luonnollisen kaarevuuden ("set") lankakelasta niin, että lanka tulee taivutusalueelle suorassa, johdonmukaisessa linjassa. Oikaisuyksikkö koostuu tyypillisesti kahdesta telasarjasta, jotka on sijoitettu 90 asteen kulmaan toisiinsa nähden – yksi sarja korjaa vaakatasoa ja toinen pystytasoa.

Oikaisun jälkeen pari servokäyttöistä syöttörullaa tarttuu vaijeriin ja työntää sitä eteenpäin kontrolloidulla nopeudella ja pituudella. Syöttöpituus määrittää, missä kukin taivutus tapahtuu suhteessa edelliseen, mikä ohjaa suoraan jousen nousua, rungon pituutta ja pään geometriaa. CNC-jousitaivutuskoneissa syöttöservomoottori on ohjelmoitu antamaan tarkkoja lisäyksiä – joskus tarkkoja ±0,01 mm syöttövaihetta kohti .

Taivutus ja kelaus

Kun lanka syötetään eteenpäin, se koskettaa taivutustyökaluja (kutsutaan myös taivutussormiksi, kierretapeiksi tai nousutyökaluiksi), jotka kääntävät sen haluttuun muotoon. Kierrejousituotannossa lankaa taivutetaan kiertymiskohdan ympärille (karkaistu terästappi tai tuurna) kierrekäämin muodostamiseksi. Kelamispisteen sijainti suhteessa lankareittiin määrää kelan halkaisijan. Pitotyökalu - sijoitettu aksiaalisesti lankaa pitkin - ohjaa vierekkäisten kelojen välistä etäisyyttä.

Taivutustyökalut on asennettu servomoottorien (CNC-koneissa) tai mekaanisten nokkien (nokkatyyppisissä koneissa) ohjaamiin luistiin tai nokkiin. CNC-joustaivutuskoneessa jokainen taivutusakseli voidaan ohjelmoida itsenäisesti liikkumaan mihin tahansa asentoon missä tahansa langansyöttöjakson vaiheessa. Tämän ansiosta kone voi tuottaa säädettävän nousun jousia, piippumaisia ​​jousia, kartiomaisia ​​jousia ja monimutkaisia ​​3D-lankamuotoja – kaikki yhdellä asennuksella.

Vääntöjousille ja muille ei-kierteisille muodoille taivutussormet tekevät tarkan kulman taivutuksen tietyissä kohdissa vaijeria pitkin. Kone syöttää asetetun pituuden, taipuu ohjelmoidussa kulmassa, syöttää uudelleen, taipuu uudelleen - toistaa, kunnes koko jousigeometria on valmis. Taivutuskulmia voidaan säätää ±0,5 astetta tai parempi laadukkailla CNC-koneilla.

Leikkaaminen

Kun ohjelmoitu jousigeometria on valmis, leikkausmekanismi katkaisee langan erottaakseen valmiin jousen sisääntulevasta langasta. Leikkuri on tyypillisesti karkaistu terä, jota käyttää nokka- tai servoakseli. Leikkauksen on oltava puhdas ja jäysteetön toimintahäiriöiden välttämiseksi – erityisesti puristusjousien kohdalla, joissa päätykäämien on asetettava tasaisesti pinnalle. Joissakin koneissa on oma päänmuovausasema, joka jauhaa tai tasoittaa leikatut päät leikkauksen jälkeen ja tuottaa tarkkuuspuristusjousiin tarvittavia suljettuja ja hiottuja päitä.

Springback-korvaus

Jousitaivutuskoneen toimintaperiaatteen kriittinen osa on hallinta takaisku — langan elastinen palautuminen taivutuksen jälkeen. Kun lanka taivutetaan, se muotoutuu sekä plastisesti (pysyvästi) että elastisesti. Kun taivutusvoima vapautetaan, elastinen osa palautuu, jolloin lanka joustaa osittain takaisin alkuperäistä muotoaan kohti. Jos sitä ei kompensoida, valmiilla jousella on suurempi halkaisija ja erilainen nousu kuin ohjelmoidulla.

Takaisinjousi riippuu langan materiaalista (ruostumaton teräs joustaa enemmän kuin pehmeä teräs), langan halkaisija, lämpötilan kunto ja taivutussäte. CNC-jousitaivutuskoneet kompensoivat takaisinjoustoa ylitaivuttamisella — asettamalla taivutustyökalun asennon nimellistavoitteen yläpuolelle lasketulla siirtymällä. Edistyneissä koneissa automaattiset takaisinjousenmittaus- ja kompensointijärjestelmät säätävät jatkuvasti työkalun asentoja muutaman edellisen osan mitattujen jousimittojen perusteella.

Jousitaivutuskoneiden päätyypit

Jousitaivutuskoneet eivät ole yksi luokka. On olemassa useita erillisiä konetyyppejä, joista jokainen sopii erilaisille jousityypeille, tuotantomäärille, lankakokoille ja monimutkaisuustasoille. Oikean konetyypin valinta on yhtä tärkeää kuin sen oikea ohjelmointi.

Nokkatyyppinen jousikelauskone

Nokkatyyppiset kelauskoneet ovat perinteinen suuren volyymin jousituotannon työhevonen. Kaikkia akselin liikkeitä ohjaavat mekaaniset nokat, jotka on asennettu pyörivään nokka-akseliin. Nokat on profiloitu halutun jousigeometrian aikaansaamiseksi, ja jousirakenteen muuttaminen vaatii nokkaen fyysistä vaihtoa tai säätämistä. Vaikka asennus on aikaa vievää, nokkatyyppiset koneet käyvät erittäin suurilla nopeuksilla – jotkut mallit voivat tuottaa jopa 500 puristusjousta minuutissa - tekee niistä ihanteellisia massiivisiin yhden jousen tuotantosarjoihin. Ne ovat kestäviä, luotettavia ja suhteellisen edullisia ylläpitää.

CNC-jousikelauskone

CNC (Computer Numerical Control) jousikelauskoneet korvaavat mekaaniset nokat servomoottoreilla jokaisella akselilla. Jokainen akseli (kelan halkaisija, nousu, syöttö, leikkaus) on ohjelmoitavissa itsenäisesti kosketusnäytöllisen ohjaimen kautta. Jousimallin vaihtaminen toiseen tapahtuu lataamalla eri ohjelma – mekaanista vaihtoa ei tarvita. CNC-kelauskoneissa on tyypillisesti 4-8 CNC-akselia ja voi tuottaa puristus-, pidennys- ja vaihtelevan nousun jousia. Tuotantonopeudet vaihtelevat 30 - 200 osaa minuutissa riippuen jousen monimutkaisuudesta ja langan halkaisijasta.

CNC-jousen taivutuskone (moniakselinen langanmuovaaja)

Tätä tyyppiä kutsutaan usein CNC-langan taivutuskoneeksi tai CNC-langanmuodostajaksi, ja se eroaa kelauskoneista siinä, että se voi taivuttaa lankaa kolmessa ulottuvuudessa – ei vain kelaa sitä kierteeksi. kanssa 8-16 tai enemmän CNC-akseleita , nämä koneet voivat tuottaa monimutkaisia 3D-lankamuotoja, kuten vääntöjousia, joissa on tietyt varsikulmat, vaijerikiinnikkeitä, kiinnikkeitä, kahvoja ja mukautettuja lankakokoonpanoja. Lankaa voidaan taivuttaa mihin tahansa suuntaan, pyörittää ja muotoilla käytännössä mihin tahansa muotoon. Nämä koneet ovat monipuolisin tyyppi ja ovat välttämättömiä räätälöityyn jousien ja lankamuotojen valmistukseen.

Litteä jousen taivutuskone

Tasojousitaivutuskoneet (kutsutaan myös nauhanmuodostuskoneiksi tai litteälankajousikoneiksi) on suunniteltu muodostamaan litteästä langasta tai metallinauhasta lehtijousia, litteitä kierrejousia, kellojousia ja meistettyjä ja muotoiltuja litteäjousikomponentteja. Ne syöttävät litteää nauhamateriaalia profiloitujen telojen ja taivutussuuttimien kautta, jotka muotoilevat nauhaa vaaka- ja pystytasoissa. Näitä koneita käytetään laajasti kellon pääjousien, autojen lehtijousiklipsien ja sähköisten kosketusjousien valmistuksessa.

Vääntöjousikone

Vääntöjousikoneet ovat CNC-jousien taivutuskoneiden erikoisversio, joka on optimoitu tuottamaan vääntöjousia – jousia, jotka varastoivat energiaa kierrettynä eikä puristamalla tai venyttämällä. Niissä on omat käsivarren taivutustyökalut, jotka voivat taivuttaa jousen jalkaa/vartta tarkkoihin kulmiin (yleensä 90°, 180° tai mukautettuihin kulmiin). Kehon kela kierretään ensin, sitten kädet taivutetaan. Vääntöjousikoneiden on säädettävä tarkasti jalan pituus, jalan kulma ja kelan suunta (oikea- tai vasenkätinen käämitys).

Jousitaivutuskoneen tärkeimmät osat

Kunkin tärkeän osan toiminnan ymmärtäminen auttaa käyttäjiä asentamaan koneen oikein, suorittamaan vikojen vianmäärityksen ja pitämään laitteet hyvässä kunnossa. Tässä ovat useimpien jousitaivutus- ja kelauskoneiden ydinkomponentit:

• Lankakela ja maksujärjestelmä: Pitää lankakelaa ja ohjaa kireyttä, jolla lanka kelataan auki. Oikea kireyden hallinta estää langan taittumisen, sotkeutumisen ja halkaisijan epäjohdonmukaisuuden. Jotkut koneet käyttävät sähkökäyttöisiä maksujärjestelmiä raskaille lankakeloille, jotka painavat jopa useita satoja kilogrammoja.
• Langan suoristus: Sarja karkaistuja teräsrullia (tyypillisesti 5-11 rullaa kahdessa kohtisuorassa tasossa), jotka poistavat kelasarjan vaijerista. Oikea suoristimen säätö on ratkaisevan tärkeää – ylisuoristus aiheuttaa työkarkaisua, kun taas alioikaisu jättää jäljelle jäännöskaareutta, joka aiheuttaa halkaisijan epäjohdonmukaisuuden valmiissa jousessa.
• Syöttörullat: Servokäyttöiset uritetut rullat, jotka tarttuvat ja vievät vaijeria tarkasti säädetyllä nopeudella ja pituudella. Uran profiilin on vastattava langan halkaisijaa – väärä uran koko aiheuttaa luistoa (epätasainen syöttöpituus) tai langan muodonmuutoksia (merkitsee tai tasoittaa langan pintaa).
• Kiertymispiste / taivutustyökalut: Karkaistu työkaluterästapit, sormet tai tuurnat, jotka taivuttavat langan haluttuun muotoon. Kelauskoneissa kelauspiste on ensisijainen työkalu, joka määrittää kelan halkaisijan. Nämä työkalut ovat alttiina suurelle kulumiselle, ja ne on valmistettava työkaluteräksestä tai kovametallista pitkän käyttöiän takaamiseksi.
• Pitch-työkalu: Liikkuva työkalu, joka ohjaa kelojen välistä aksiaalista etäisyyttä (jakoväliä) jousen muodostuessa. CNC-koneissa nousutyökalu on servokäyttöinen, ja se voidaan ohjelmoida vaihtelemaan nousua koko jousen rungossa, mikä tuottaa muuttuvan nousun jousia, joita käytetään autojen jousitus- ja tärinäneristyssovelluksissa.
• Leikkaaminen Unit: Karkaistu teräsleikkurin terä, jota käyttää nokka tai servo, joka katkaisee langan jokaisen jousen muodostuksen jälkeen. Leikkurin on oltava terävä ja oikein ajoitettu. Tylsä leikkuri tai virheellinen leikkaus aiheuttaa purseita, taipuneita päitä tai väärän vapaan pituuden.
• CNC-ohjain: Koneen aivot. Nykyaikaisissa CNC-jousitaivutuskoneissa ohjaimessa on kosketusnäyttöliittymä, graafinen jousiohjelmointi, reaaliaikainen akselin valvonta, automaattinen takaisinjousen kompensointi ja tuotantolaskurit. Ohjaimet johtavilta valmistajilta, kuten Wafios, Itaya ja Lesjöfors, integroituvat tehtaan MES-järjestelmiin ja tukevat Industry 4.0 -liitettävyyttä.
• Servokäyttöjärjestelmä: Jokainen CNC-akseli saa virtansa servomoottorista ja käyttövahvistimesta. Servojärjestelmät tarjoavat tarkan asennonhallinnan (tyypillisesti ±0,001 mm kooderin resoluutio ) ja korkea dynaaminen vaste – mahdollistaa koneen toteuttaa monimutkaisia moniakselisia liikeprofiileja tuotantonopeuksilla.
• Koneen runko (alusta): Jäykkä valurautainen tai valmistettu teräsjalusta, joka minimoi tärinän nopean käytön aikana. Koneen rungon tärinä johtaa suoraan jousien nousun ja halkaisijan epäjohdonmukaisuuteen, joten rungon jäykkyys on avaintekijä koneen laadussa.

Jousen taivutuskoneiden tuottamat jousityypit

Jousitaivutuskoneet voivat tuottaa laajan valikoiman jousityyppejä. Jokaisella tyypillä on omat geometria-, toiminta- ja valmistusvaatimukset. Tässä on yksityiskohtainen katsaus yleisimmistä jousityypeistä ja niiden valmistustavoista:

Puristusjouset

Puristusjouset ovat avokierukkaisia kierrejousia, jotka vastustavat puristusvoimia. Ne ovat yleisimmin valmistettu jousityyppi maailmanlaajuisesti, ja niitä käytetään kaikessa kuulakärkikynistä autojen venttiilijuniin. Ne valmistetaan kelaamalla lanka kierteeksi, jonka nousu on tasainen. Keskeisiä parametreja ovat vapaa pituus, kelan halkaisija (OD ja ID), langan halkaisija, aktiivisten kelojen lukumäärä ja päätytyyppi (avoin, suljettu, avoin maa, suljettu maa). Suljetut ja maadoitetut päät vaativat toissijaisen hiontatoimenpiteen kelauksen jälkeen, jolloin päätykelat hiotaan tasaiseksi kiekolla tai keskittömällä hiomakoneella vakaan istuinpinnan aikaansaamiseksi.

Jatkojouset

Jatkojouset ovat tiiviisti kierrettyjä kierrejousia, jotka kestävät veto- (veto) voimia. Ne valmistetaan kelauskoneilla, joissa on erityinen koukunmuodostusasema, joka taittaa langan pään silmukaksi tai koukkuun kiinnitystä varten. Rungon kelat kääritään nollavälillä (kelat koskettavat) alkujännityksen luomiseksi – esijännitys, joka on voitettava ennen kuin jousi alkaa venyä. Yleisiä koukkutyyppejä ovat konekoukut, saksalaiset koukut ja ristikkokoukut, joista jokainen muodostuu erityisistä CNC-ohjaimeen ohjelmoiduista taivutustyökalusarjoista.

Vääntöjouset

Vääntöjouset varastoivat pyörimisenergiaa kiertymällä. Ne koostuvat kierretystä rungosta, jossa on kaksi ulottuvaa vartta (jalkaa). Jousi kohdistaa vääntömomentin, joka on verrannollinen vääntökulmaan. Ne valmistetaan CNC-langanmuodostuskoneilla tai erityisillä vääntöjousikoneilla, joissa runko kierretään ja sen jälkeen varret taivutetaan määritettyyn kulmaan. Yleisiä sovelluksia ovat pyykkipoika, hiirenloukut, autotallin oven vastapainojärjestelmät ja tarkkuusinstrumentit. Kahden varren välinen kulma - "vääntökulma" - on pidettävä kiinni ±1° tai tiukempi tarkkuussovelluksiin.

Litteät jouset ja lehtijouset

Litteät jouset on valmistettu litteästä langasta tai metallinauhasta pyöreän langan sijaan. Niihin kuuluvat lehtijouset (käytetään ajoneuvojen jousituksissa), kello- ja voimajouset (litteät kierrejouset, jotka on kierretty nauhasta), ulokejouset ja sähköiset kosketusjouset. Tasojousitaivutuskoneet muodostavat nauhan profiloitujen telojen ja taivutusmuotien kautta. Tarkkuustasojousien paksuustoleranssit voivat olla yhtä tiukat kuin ±0,01 mm , joka vaatii sekä tarkan nauhamateriaalin että hyvin huolletun koneen.

Mukautetut lankalomakkeet

Klassisten jousimuotojen lisäksi CNC-jousen taivutuskoneet – erityisesti moniakseliset CNC-langanmuodostajat – voivat tuottaa langasta käytännössä mitä tahansa muotoa: pidikkeitä, kiinnitysrenkaita, kannattimia, kahvoja, lääketieteellisiä ohjauslankoja, oikomisjohtoja ja monimutkaisia 3D-lankakokoonpanoja. Nämä osat eivät välttämättä varastoi elastista energiaa (eli teknisesti eivät jousia), vaan ne valmistetaan jousitaivutuskoneilla käyttäen samaa syöttö-taivutus-leikkaus-toimintaperiaatetta.

Jousitaivutuskoneissa käytetyt lankamateriaalit

Lankamateriaalin valinta vaikuttaa merkittävästi jousen suorituskykyyn, koneen kokoonpanoon ja vaadittavaan joustokompensaatioon. Eri materiaaleilla on erilaiset kimmomoduulit, vetolujuudet ja takaisinjousto-ominaisuudet. Tässä ovat yleisimmät jousitaivutuskoneilla käsitellyt lankamateriaalit:

• Kovavedetty hiiliteräslanka (ASTM A227): Yleisin ja halvin jousilanka. Vetolujuus vaihtelee tyypillisesti halkaisijan mukaan 1 250–2 000 MPa . Käytetään yleiskäyttöisiin puristus- ja jatkojousiin ei-kriittisissä sovelluksissa.
• Musiikkilanka / pianolanka (ASTM A228): Hiiliteräslanka, jolla on yleisten jousimateriaalien suurin vetolujuus, jopa 2800 MPa hienoille halkaisijoille. Käytetään siellä, missä tarvitaan suurta lujuutta ja hyvää kestävyyttä. Vakio tarkkuusinstrumentointijousille.
• Ruostumaton teräslanka (ASTM A313, tyyppi 302/304/316): Erinomainen korroosionkestävyys, hyvä korkean lämpötilan suorituskyky. Vetolujuus hieman pienempi kuin musiikkilangan. Vaatii korkeamman joustokompensoinnin - tyypillisesti 10-20% enemmän ylitaivutus kuin hiiliteräs. Käytetään elintarvikejalostuksessa, lääketieteessä, merenkulussa ja kemiallisissa sovelluksissa.
• Kromi-piiseoksesta valmistettu lanka (ASTM A401): Poikkeuksellinen lujuus korkeissa lämpötiloissa ja erinomainen väsymiskestävyys. Käytetään autojen venttiilijousiin, joiden on toimittava luotettavasti jopa 200 °C:n moottorin lämpötiloissa ja pyörittävä miljardeja kertoja moottorin käyttöiän aikana.
• Fosforipronssilanka: Hyvä sähkönjohtavuus ja korroosionkestävyys. Käytetään sähköisiin kosketinjousiin, pieniin instrumenttijousiin ja sovelluksiin, jotka vaativat ei-magneettisia ominaisuuksia.
• Titaani lanka: Erittäin korkea lujuus-painosuhde, erinomainen korroosionkestävyys. Kallis ja vaikea kelata. Käytetään ilmailu- ja korkean suorituskyvyn urheiluvälineissä, joissa painonpudotus on kriittistä.
• Inconel ja muut superseokset: Käytetään jousiin, joiden on toimittava äärimmäisissä lämpötiloissa (yli 300 °C) kaasuturbiineissa, suihkumoottoreissa ja teollisuusuuneissa. Nämä materiaalit vaativat erikoistyökaluja ja huomattavan joustokompensoinnin.

Jousen taivutusprosessi: askel askeleelta

Jousitaivutuskoneen oikea asentaminen ja käyttö vaatii systemaattista lähestymistapaa. Tässä on tyypillinen sekvenssi CNC-jousikelauskoneen asettamiseen uuden puristusjousen tuottamiseksi:

1. Langan lataus: Asenna lankakela maksujärjestelmään. Pujota lanka oikaisuyksikön läpi säätämällä rullan painetta ja poista kelasarja ilman, että lankaa ylikuormitetaan.
2. Työkalun valinta ja asennus: Valitse kelauspisteen koko tavoitesisähalkaisijan perusteella ja asenna nousutyökalu. Hienolle langalle (alle 1 mm) kovametallityökalut ovat suositeltavia käyttöiän pidentämiseksi.
3. Ohjelmaan osallistuminen: Syötä jousiparametrit CNC-ohjaimeen: langan halkaisija, materiaalityyppi, kelan ulkohalkaisija, vapaa pituus, kokonais- ja aktiivisten kelojen lukumäärä, nousu, päätytyyppi. Ohjain voi laskea työkalun alkuasemat automaattisesti näiden syötteiden perusteella.
4. Ensimmäinen artikkelin ajo: Valmista pieni erä näytejousia (tyypillisesti 5–10 kappaletta). Mittaa kelan ulkohalkaisija, vapaa pituus, nousu ja pään kokoonpano käyttämällä jousikohtaisia ​​mittauslaitteita, kuten näkömittausjärjestelmää tai manuaalista mittausta.
5. Jousen säätö: Vertaa mitattuja mittoja kohteeseen. Säädä kelauspisteen asentoa oikeaan OD-joustoon. Säädä nousutyökalu oikeaan nousuun. Ota näytteet uudelleen ja mittaa uudelleen. Toista kunnes kaikki mitat ovat toleranssin sisällä.
6. Tuotantojakso: Kun ensimmäinen artikkelihyväksyntä on saatu, käynnistä tuotanto. Tarkkaile jousen mittoja säännöllisesti – tyypillisesti 50–100 osan välein – ja käytä koneen automaattisia kompensointiominaisuuksia laadun ylläpitämiseksi lankakelan ehtyessä (langan ominaisuudet voivat vaihdella hieman kelan pituuden mukaan).
7. Jälkikäsittely (tarvittaessa): Lähetä jouset päiden hiontaan (jos tarvitaan umpihiottuja päitä), lämpökäsittelyyn (jännityksen poistaminen mittojen vakauttamiseksi), pinnoitus (uupumuskestävyyden parantamiseksi), pinnoitus (korroosiosuojaus) tai kuormitustestaus (jousen nopeus vastaavuuden varmistaminen).

Tärkeimmät jousiparametrit ja kuinka kone ohjaa niitä

Jousiinsinöörien ja koneenkäyttäjien on ymmärrettävä koneen asetusten ja jousiparametrien välinen suhde. Näin kriittisimpiä jousimittoja ohjataan CNC-jousen taivutuskoneessa:

CNC-jousitaivutuskoneiden edut manuaalisiin koneisiin verrattuna

Siirtyminen manuaalisista ja nokkatyyppisistä jousikoneista täysin CNC-jousitaivutuskoneisiin on ollut yksi merkittävimmistä muutoksista jousivalmistuksessa viimeisen 30 vuoden aikana. CNC:n edut ovat vakuuttavia ja hyvin dokumentoituja tuotantoympäristöissä:

• Nopea vaihto: Jousimallin vaihtaminen toiseen CNC-koneella kestää minuutteja – lataa vain uusi ohjelma, tarkista ensimmäinen artikkeli ja suorita. Nokkatyyppisessä koneessa vaihto voi kestää tunteja, koska nokat on vaihdettava fyysisesti ja ajastettava uudelleen.
• Monimutkainen geometria: CNC-koneet voivat tuottaa säädettävän nousun jousia, kartiomaisia jousia, piippumaisia jousia ja 3D-lankamuotoja, joita on fyysisesti mahdotonta tuottaa mekaanisilla nokkakoneilla.
• Automaattinen korvaus: CNC-ohjaimet voivat säätää automaattisesti työkalun asentoja mitattujen jousimittojen perusteella, kompensoiden langan halkaisijan vaihtelua ja joustomuutoksia ajan myötä ilman käyttäjän väliintuloa.
• Tuotantotiedot: CNC-koneet kirjaavat tuotantomäärät, sykliajat, vikatapahtumat ja laatutiedot, jotka voidaan analysoida prosessin parantamiseksi ja jäljitettävyyden varmistamiseksi.
• Taitovaatimukset: CNC-koneet vähentävät riippuvuutta erittäin ammattitaitoisista käsikäyttäjistä. Kun ohjelma on kehitetty ja varmennettu, vähemmän kokeneet käyttäjät voivat suorittaa tuotantoa pienemmällä asetusvirheiden riskillä.
• Integrointi: Nykyaikaiset CNC-jousitaivutuskoneet voidaan integroida automaattisiin kelanvaihtajiin, osakuljettimiin, näöntarkastusjärjestelmiin ja täysin automatisoitujen tuotantosolujen robottipakkauslinjoihin.

Yleisiä vikoja jousen taivutuksessa ja niiden korjaaminen

Jopa hyvin asennetut jousitaivutuskoneet tuottavat viallisia osia prosessiolosuhteiden muuttuessa. Yleisten vikojen ja niiden perimmäisten syiden tunnistaminen on välttämätöntä laadun ylläpitämiseksi:

• Kelan halkaisija toleranssin ulkopuolella: Yleensä johtuu joustovaihteluista, jotka johtuvat langan mekaanisten ominaisuuksien muutoksista (eri lankaerä), lämpötilan muutoksista tai työkalun kulumisesta. Korjaa säätämällä kelauspisteen asentoa tai päivittämällä joustokompensointiarvo CNC-ohjelmassa.
• Väärä vapaa pituus: Syynä on syöttörullan luistaminen (kuluneet rullat, väärä puristusvoima tai likainen langan pinta) tai väärästä ohjelman syöttöpituudesta. Tarkista syöttörullan kunto ja tarkista ohjelman arvot mitattuja langansyöttöjä vastaan.
• Epätasainen sävelkorkeus: Syynä on kaltevuustyökalun epävakaus, kuluneet työkalun laakerit tai epäjohdonmukainen oikaisu. Tarkasta ja vaihda kuluneet jakotyökalut. Tarkista suoristusrullan paine.
• Purseet leikatuissa päissä: Syynä on tylsä leikkurin terä tai väärä leikkurin ajoitus. Vaihda tai teroita leikkuuterä uudelleen. Tarkista leikkurin ajoitus CNC-ohjelmassa.
• Johdon pintavauriot (naarmut, litteät täplät): Syynä on väärä syöttötelan urakoko, liiallinen puristusvoima tai likaantunut lanka (hilse, hiekka). Valitse oikea telan ura langan halkaisijalle. Tarkista tulevan johdon laatu. Puhdista rullat ja ohjaimet.
• Sotkeutunut tai mutkainen lanka: Syynä on liiallinen tulosjännitys, lankakelan ylivuoto tai suoristuslaitteen virheellinen asennus. Säädä jarrujen kireys. Tarkista ja säädä suoristusrullan paine.

Johtavat jousitaivutuskoneiden valmistajat

Jousitaivutuskoneteollisuudessa on suhteellisen vähän vakiintuneita valmistajia, joista suurin osa on Euroopassa ja Aasiassa. Tässä on joitain alan tunnetuimmista nimistä:

• Wafios (Saksa): Yksi maailman tunnetuimmista jousi- ja langanmuovauskoneiden valmistajista. Heidän CNC-jousikelauskoneita ja langanmuovauskoneita käytetään korkean tarkkuuden teollisuudessa maailmanlaajuisesti. Mallit, kuten FUL-sarjan kahvalanka 0,1 mm - 20 mm.
• Itaya Engineering (Japani): Tunnettu nopeista CNC-jousikelauskoneista, joissa on edistyneet moniakseliominaisuudet. Erityisen vahva elektroniikan ja tarkkuusinstrumenttien jousimarkkinoilla.
• Reell Precision Manufacturing (USA): Erikoistunut vääntöjousien ja lankamuotojen valmistuslaitteisiin, joita käytetään laajalti lääkinnällisten laitteiden ja elektroniikkateollisuudessa.
• Asahi Seiki (Japani): Yksi suurimmista jousikelauskoneiden valmistajista maailmanlaajuisesti. Vahva läsnäolo autojen jousimarkkinoilla nopeilla nokka- ja CNC-koneilla.
• NiceFon / Bamatec (Kiina/Taiwan): Kustannuskilpailukykyiset CNC-jousitaivutuskoneet, joita jousivalmistajat ottavat laajalti käyttöön Aasiassa ja yhä useammin muilla alueilla. Tarjoaa hyvää vastinetta tavallisille jousityypeille.
• Simco Industries (USA): Tunnettu raskaita jousikelauskoneista, jotka pystyvät käsittelemään halkaisijaltaan suuria lankoja teolliseen ja jousitusjousien tuotantoon.

Koneiden hinnat vaihtelevat valtavasti kapasiteetin mukaan. Perus CNC-jousikelauskone vakiokokoisille lankakokoille voi alkaa klo 30 000–80 000 USD , kun taas huippuluokan moniakselinen CNC-langanmuovauskone huippuluokan eurooppalaiselta valmistajalta voi ylittää 300 000–500 000 USD kun se on täysin työstetty ja varustettu automaattisilla tarkastusjärjestelmillä.

Jousitaivutuskoneiden teolliset sovellukset

Jouset ovat yleisimmin käytettyjä mekaanisia komponentteja. Jousitaivutuskoneet ovat suoraan vastuussa jousien tuotannosta, jota käytetään poikkeuksellisen monilla eri teollisuudenaloilla ja tuotteilla:

• Autot: Venttiilijouset, jousituksen kierrejouset, istuinjouset, jarrujen ja kytkimien palautusjouset sekä oven salpajouset. Yksi henkilöauto voi sisältää yli 200 yksittäistä jousta .
• Elektroniikka ja kodinkoneet: Kosketinjouset kytkimissä, releissä, liittimissä ja näppäimistöissä. Akun kosketusjouset. Tarkat mikrojouset kiintolevyasemissa ja optisissa mikrofoneissa.
• Lääketieteelliset laitteet: Stentin asennusjärjestelmän jouset, kirurgisten instrumenttien palautusjouset, lääketieteellisten implanttien jouset, ortopedisten laitteiden jouset ja lääkkeensyöttölaitteiden jouset. Nämä vaativat äärimmäistä puhtautta ja käyttävät usein ruostumatonta terästä tai titaanilankaa.
• Ilmailu ja puolustus: Toimilaitteen jouset, turvamekanismin jouset, ejektorin istukan jouset ja ilmailun kiinnitysjouset. Niiden on täytettävä tiukat materiaalin jäljitettävyys- ja testausstandardit.
• Kuluttajatuotteet: Patjan sisäjouset, huonekalumekanismit, kynät, sytyttimet, lelut ja urheiluvälineet. Patjan jousien tuotanto yksinään on valtava markkina, jossa sisäjousipatjat sisältävät satoja yksittäisiä jousia.
• Teollisuuden koneet: Die Jouset, tärinänvaimennusjouset, varoventtiilijouset ja kytkinjouset teollisuuslaitteissa. Nämä vaativat usein raskaan langan ja suuren kuormituskyvyn.

Turvallisuusnäkökohdat jousitaivutuskoneen käytössä

Jousitaivutuskoneet sisältävät nopeasti pyöriviä ja edestakaisin liikkuvia osia, korkeajännitteistä lankaa ja teräviä leikkaustyökaluja. Oikeat turvallisuuskäytännöt suojaavat käyttäjiä ja ylläpitävät koneen luotettavuutta:

• Johdon jännitysvaarat: Jännityksellä oleva lanka voi katketa tai ruiskuta vaarallisesti, jos maksujärjestelmä menettää hallinnan. Käytä aina asianmukaisia ​​jännityksen säätimiä ja käytä suojalaseja pujotessasi tai käsitellessäsi lankaa.
• Lentävät jouset: Muodostuneet jouset voidaan poistaa suurella nopeudella kelausalueelta. Koneissa on oltava asianmukaiset suojukset ja keräyskourut. Älä koskaan koske käämitysalueelle käytön aikana.
• Terävät langanpäät: Leikatut langanpäät ovat erittäin teräviä. Käytä asianmukaisia ​​käsineitä, kun käsittelet lankaa ja valmiita jousia. Johtojen päätykannet tai purseenpoisto tulee suorittaa osissa, joita loppukäyttäjät usein käsittelevät.
• Koneen vartiointi: Kaikki pyörivät komponentit (syöttörullat, nokat, käyttöhihnat) on suojattava asianmukaisesti paikallisten koneturvallisuusmääräysten mukaisesti (OSHA 1910.212 USA:ssa; konedirektiivi 2006/42/EC Euroopassa).
• Hätäpysäytys: Kaikissa jousitaivutuskoneissa on oltava selkeästi tavoitettavissa oleva hätäpysäytyspainike, joka pysäyttää välittömästi koneen kaiken liikkeen. CNC-koneissa tulee olla turvaluokiteltu hätäpysäytyspiiri, joka täyttää luokan 0 tai kategorian 1 pysäytysvaatimukset standardin EN 60204-1 mukaisesti.
• Lukitus/tagout (LOTO): Ennen työkalun vaihtoa, huoltoa tai säätöä koneen sisällä on virta katkaistava ja varmistettava, että se on jännitteetön. Tämä on pakollinen OSHA-vaatimus ja perusturvakäytäntö.
