Mikä on hiomakone? Mikä on sen toimintaperiaate?

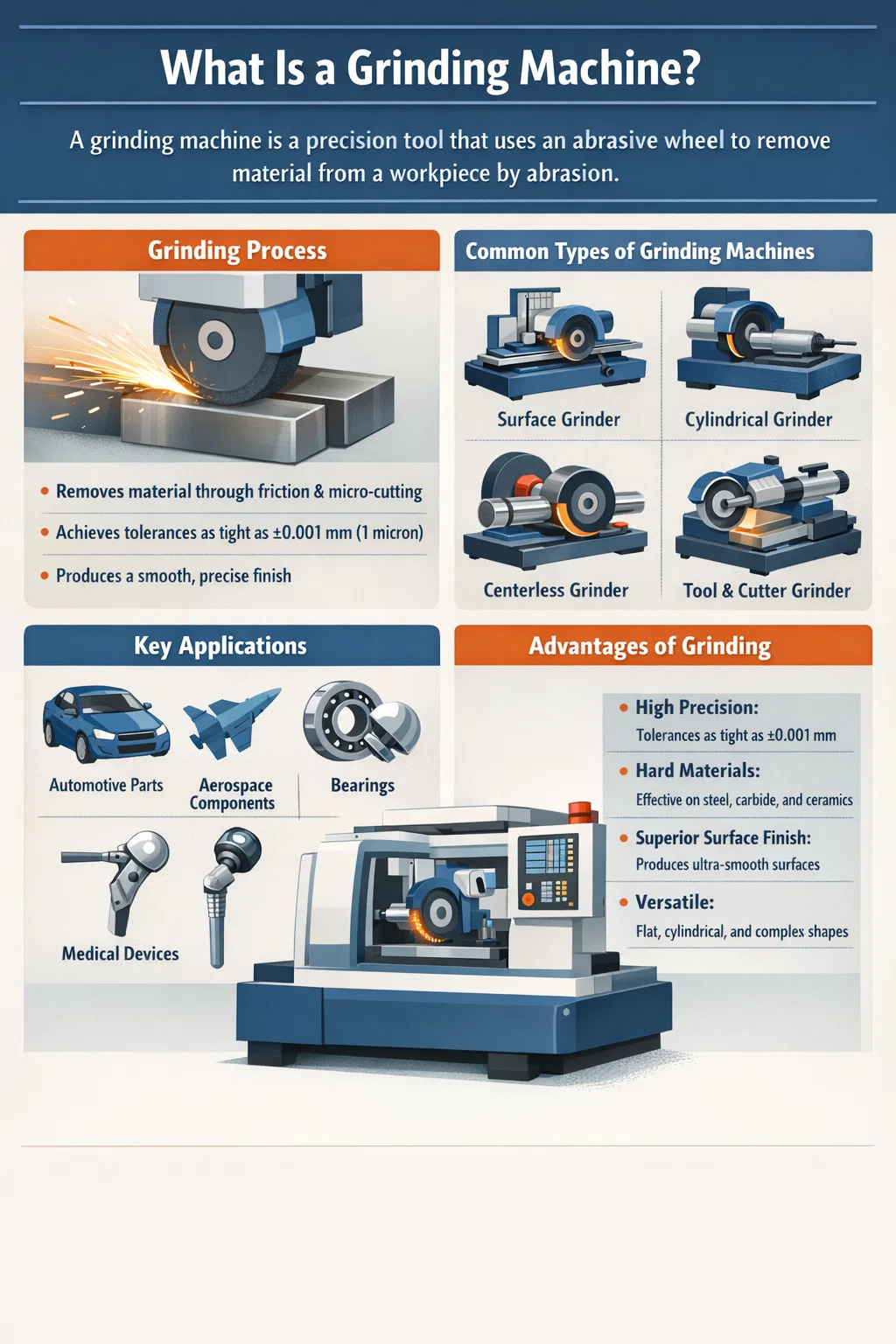

Mikä on hiomakone? Suora vastaus

A hiomakone on tarkkuussähkötyökalu tai teollisuuskone, joka käyttää hiomalaikkaa – tai muuta hankaavaa leikkaustyökalua – materiaalin poistamiseen työkappaleesta hankaamalla. Tuloksena on hienoksi viimeistelty pinta, tarkka mitta tai terävä reuna. Valmistuksessa hiomakoneet luokitellaan työstökoneiden alalajiksi ja niillä on ratkaiseva rooli viimeistelytoiminnoissa, joissa toleranssit ovat yhtä tiukat kuin ±0,001 mm (1 mikroni) vaaditaan.

Toisin kuin sorvaus tai jyrsintä, joissa käytetään määritellyn geometrian leikkaustyökaluja, hionta perustuu hankaaviin rakoihin – kovan materiaalin, kuten alumiinioksidin, piikarbidin, kuutioboorinitridin (CBN) tai timantin, epäsäännöllisiin hiukkasiin, jotka on liimattu yhteen pyörään. Jokainen jyvä toimii pienenä, määrittelemättömänä leikkuureunana. Tämä tekee hiomisesta ihanteellisen koville materiaaleille ja erittäin tarkalle viimeistelytyölle, jota pehmeämmällä tai suuremmalla leikkaustyökalulla ei yksinkertaisesti voida saavuttaa.

Hiomakoneita löytyy käytännöllisesti katsoen jokaisesta metallinvalmistus- ja valmistusympäristöstä autokomponenttien valmistuksesta ilmailutekniikan, työkalujen ja meistien valmistukseen, laakerien valmistukseen ja lääkinnällisten laitteiden valmistukseen. Maailmanlaajuinen hiomakonemarkkinoiden arvo oli noin 5,1 miljardia dollaria vuonna 2023 ja kasvaa edelleen korkean teknologian teollisuuden tarkkuusosien kysynnän vetämänä.

Hiomakoneen toimintaperiaate

Hiomakoneen toimintaperiaate perustuu hiomakoneistus — materiaalin mekaaninen poistaminen kitkan ja hankaavien hiukkasten mikroleikkauksen avulla. Tämän prosessin yksityiskohtainen ymmärtäminen auttaa käyttäjiä optimoimaan hiontatehoa ja saavuttamaan tasaisia ​​tuloksia.

Hiomaleikkausmekanismi

Kun hiomalaikka pyörii suurella nopeudella - tyypillisesti välillä 1500 ja 3000 rpm penkkihiomakoneille tai jopa Pintanopeus 60 m/s nopeaan tuotantohiontaan — jokainen pyörän pinnalla oleva hiomarae koskettaa lyhyesti työkappaletta. Tämän kosketuksen aikana jyvät joko leikkaavat pienen lastun, kyntävät materiaalia (aiheuttaa plastista muodonmuutosta) tai liukuu pinnan yli (aiheuttaa kitkaa ja lämpöä).

Leikkauksen, kyntämisen ja liukumisen suhde riippuu useista tekijöistä: hiekan koosta, pyörän kovuudesta, työkappaleen materiaalin kovuudesta, leikkaussyvyydestä ja leikkausnesteen (jäähdytysnesteen) läsnäolosta. Hyvin viritetty hiontajärjestely maksimoi leikkaamisen ja minimoi kynnyksen ja liukumisen, mikä parantaa pinnan viimeistelyä ja vähentää lämmön kertymistä.

Pyörän ja työkappaleen vuorovaikutus

Hiomalaikka ja työkappale liikkuvat toistensa suhteen hallitusti. Pyörä pyörii suurella kehänopeudella, kun taas työkappaletta pidetään kiinnikkeessä (istukka, keskusten välissä tai magneettipöydällä) ja syötetään pyörään kontrolloidulla nopeudella. Tämä syöttönopeus yhdessä leikkaussyvyyden kanssa määrittää materiaalin poistonopeuden (MRR) ja tuloksena olevan pinnan laadun.

Esimerkiksi pintahionnassa työkappaletta (yleensä litteää metalliosaa) liikutetaan edestakaisin pyörivän pyörän alla edestakaisin liikkuvalla pöydällä, jolloin pyörää lasketaan asteittain - usein vain 0,005 - 0,025 mm kulkua kohti - kunnes haluttu mitta on saavutettu. Lieriömäisessä hionnassa työkappale pyörii omalla akselillaan samalla kun laikka pyörii ja poikii työkappaleen pituutta pitkin.

Hiomalaikan itseteroittuva ominaisuus

Yksi hiomalaikan käyttäytymisen tärkeimmistä ja ainutlaatuisimmista puolista on itseteroittuva . Kun hankaavat rakeet himmentyvät käytön aikana, niihin vaikuttavat hiontavoimat kasvavat. Lopulta joko jyvä murtuu (paljastaa uuden terävän reunan) tai jyviä pitelevä sidos katkeaa, vapauttaen tylsän rakeen ja paljastaen uuden terävän. Tästä syystä hiomalaikan "laadulla" (kovuus) on väliä: liian kova laikka säilyttää himmeät rakeet liian kauan (aiheuttaa lasittumista ja lämmön kertymistä), kun taas liian pehmeä lautanen irtoaa rakeita ennenaikaisesti (aiheuttaa nopean vanteen kulumisen).

Oikea pyörän laatu on sovitettava työkappaleen materiaaliin. Kovat materiaalit, kuten karkaistu työkaluteräs, vaativat pehmeämmän luokan pyörän (joten rakeet irtoavat helpommin), kun taas pehmeät materiaalit, kuten alumiini, saattavat tarvita kovemman luokan vanteen, jotta pyörä ei kuluisi liian nopeasti.

Jäähdytysnesteen ja lämmönhallinnan rooli

Hionta tuottaa merkittävää lämpöä kitkan vuoksi. Jauhatusvyöhykkeen lämpötilat voivat nousta hetkellisesti 800°C - 1500°C ääritapauksissa. Ilman asianmukaista jäähdytystä tämä lämpö aiheuttaa lämpövaurioita työkappaleeseen: palamista, mikrohalkeilua, jäännösjännitystä, pinnan kovuuden muutoksia ja mittaepätarkkuuksia. Leikkausnesteitä (jäähdytysnesteitä) – yleensä vesipohjaisia ​​emulsioita tai synteettisiä nesteitä – levitetään jauhatusalueelle lämmön imemiseksi, kosketusalueen voitelemiseksi ja lastujen (hienoja metalli- ja hankaavia hiukkasia) huuhtelemiseksi pois. Oikea jäähdytysnesteen käyttö on yhtä tärkeää hiontalaadun kannalta kuin pyörän valinta tai syöttönopeus.

Hiomakoneiden päätyypit ja niiden sovellukset

Ei ole olemassa yhtä yleistä hiomakonetta. Eri tyypit on suunniteltu ja optimoitu tietyille työkappaleen geometrioille, materiaaleille ja tarkkuusvaatimuksille. Tässä on yksityiskohtainen erittely yleisimmistä tyypeistä:

Pintahiomakone

Pintahiomakoneet tuottavat tasaisia pintoja työkappaleille. Yleisin kokoonpano käyttää vaakasuuntaista karaa, jossa on reunahiomalaikka ja edestakaisin liikkuva työpöytä. Työkappaletta pidetään tyypillisesti magneettiistukan päällä. Pintahiomakoneita käytetään laajalti työkaluteräslevyjen, muottipohjan, koneen liukukappaleiden ja kaikkien tasaisen, sileän vertailupinnan vaativien osien viimeistelyyn. Tasaisuustoleranssit 0,002 - 0,005 mm ovat rutiininomaisesti saavutettavissa.

Sylinterimäinen hiomakone

Sylinterimäisiä hiomakoneita käytetään lieriömäisten työkappaleiden, kuten akselien, tappien, holkkien ja porausten, ulko- tai sisäpintojen hiomiseen. Ulkoisessa lieriömäisessä hionnassa työkappale pyörii keskusten välillä tai istukassa ja pyörä kulkee pitkin pituuttaan. Sisäinen lieriömäinen hionta (ID-hionta) käyttää pientä pyörää, joka on työnnetty poraukseen sisäpinnan hiomiseen. Sylinterimäinen hionta on välttämätöntä laakerin istukan, hydraulisylinterin tankojen ja tarkkuuskarojen valmistuksessa – komponentteja, jotka vaativat pyöreystoleransseja 0,001 mm tai vähemmän .

Keskitön hiomakone

Keskittömässä hionnassa työkappaletta ei pidetä keskipisteiden välissä tai istukassa. Sen sijaan se on tuettu työtuen terälle ja sitä ohjataan säätöpyörällä, kun taas hiomalaikka poistaa materiaalia. Tämä järjestely mahdollistaa sylinterimäisten osien, kuten tankojen, putkien ja tappien jatkuvan, automaattisen hionnan erittäin suurilla tuotantonopeuksilla. Keskittömiä hiomakoneita käytetään voimakkaasti kiinnittimien, hydraulikomponenttien ja autonosien valmistuksessa. Yksi keskitön hiomakone voi käsitellä satoja osia tunnissa tasaisin halkaisijatoleranssein.

Työkalu- ja leikkurihiomakone

Nämä erikoiskoneet hiovat leikkaustyökaluja, kuten päätyjyrsimiä, poranteriä, kalvimia, tappeja ja jyrsimiä. Niissä on monimutkaiset moniakseliset asetukset, ja niitä löytyy työkaluhuoneista ja hiomapajoista. Mahdollisuus teroittaa leikkuutyökalut uudelleen pidentää niiden käyttöikää merkittävästi – oikein teroitettu päätyjyrsin voi verrata suorituskykyä uuteen murto-osalla kustannuksista.

Penkkihiomakone

Penkkihiomakone on yksinkertainen, kompakti työpöytään asennettu kone, jossa on yksi tai kaksi hiomalaikkaa asennettuna vaakasuoraan karaan. Sitä käytetään karkeahiontaan, purseenpoistoon, käsityökalujen teroittamiseen ja kevyiden materiaalien poistoon. Vaikka se ei ole tarkkuuskone, se on yksi yleisimmistä työpajoista, autotalleista ja huoltotiloista maailmanlaajuisesti löytyvistä hiomakoneista. Tavalliset penkkihiomakoneet toimivat tyypillisesti klo 3 450 RPM ja käytä pyörän halkaisijaa 6-8 tuumaa.

Kulmahiomakone (käsikäyttöinen)

Kulmahiomakone on käsikäyttöinen sähkötyökalu, jota käytetään metallin, kiven ja muiden materiaalien leikkaamiseen, hiontaan ja kiillottamiseen. Se on yksi monipuolisimmista ja laajimmin käytetyistä sähkötyökaluista rakentamisessa, valmistuksessa ja metallintyöstössä. Kulmahiomakoneet käyttävät kiekkotyyppisiä hiomalaikkoja, leikkuulaikkoja, läppälaikkoja tai teräsharjoja, ja ne toimivat tyypillisesti nopeuksilla 6000 ja 12000 rpm . Levyjen yleiset halkaisijat ovat 4,5 tuumaa (115 mm), 5 tuumaa (125 mm) ja 9 tuumaa (230 mm).

Hiomakoneen tärkeimmät osat

Hiomakoneen pääkomponenttien ymmärtäminen auttaa selvittämään, kuinka kone saavuttaa tarkkuuden ja hallittavuuden. Vaikka kokoonpanot vaihtelevat konetyypin mukaan, useimmilla hiomakoneilla on seuraavat ydinkomponentit:

• Pohja (sänky): Raskas valurautainen tai valmistettu teräsperustus, joka tukee kaikkia muita komponentteja. Sen jäykkyys ja tärinää vaimentavat ominaisuudet vaikuttavat suoraan pinnan laatuun. Jäykkä pohja minimoi taipuman leikkausvoimien vaikutuksesta.
• Hiomalaikka: Ensisijainen leikkaustyökalu, joka on valmistettu matriisiin kiinnitetyistä hiomarakeista. Pyörän tekniset tiedot sisältävät hiomatyypin, karkeuden, laadun, rakenteen ja sidostyypin – kaikki on koodattu standardoituun merkintäjärjestelmään (esim. A60-K5-V lasitetulle alumiinioksidilaikalle).
• Pyörän suoja: Suojakotelo hiomalaikan ympärillä, joka sisältää sirpaleita pyörän rikkoutuessa. Tämä on kriittinen turvallisuuskomponentti, ja OSHA ja muut turvallisuusstandardit sitä edellyttävät.
• Kara: Pyörivä akseli, joka käyttää hiomalaikkaa. Karan laakereiden on oltava korkealaatuisia, jotta minimoidaan valuminen, mikä heikentäisi suoraan pinnan laatua. CNC-hiomakoneiden nopeat karat toimivat usein sisäänrakennetuilla (integroiduilla) moottoreilla.
• Työpöytä: Pinta tai kiinnike, joka pitää ja syöttää työkappaletta. Pintahiomakoneissa pöytä liikkuu edestakaisin vaakasuunnassa. Sylinterimäisissä hiomakoneissa pöytää voidaan ajaa pituussuunnassa. CNC-hiomakoneissa pöydän liikettä ohjaavat servomoottorit CNC-ohjaimen kautta.
• Työnpitolaite: Magneettiset istukat, ruuvipuristimet, keskipisteet, istukat tai kiinnikkeet, jotka pitävät työkappaletta tukevasti hionnan aikana. Työnpidon valinta riippuu työkappaleen geometriasta ja materiaalista.
• Pyörän kiinnitysjärjestelmä: Laite (timanttikaappi, pyörivä pukeutumiskaappi tai hiomatela), jota käytetään hiomalaikan tasaamiseen ja viimeistelyyn – sen muodon palauttamiseen, epätasapainon korjaamiseen ja tuoreiden hiomarakeiden paljastamiseen. Säännöllinen viimeistely on välttämätöntä hiontatarkkuuden ylläpitämiseksi ja työkappaleen palamisen estämiseksi.
• Jäähdytysjärjestelmä: Säiliöt, pumput, suodattimet ja suuttimet, jotka toimittavat jäähdytysnestettä jauhatusalueelle. Nykyaikaiset CNC-hiomakoneet käyttävät korkeapaineisia jäähdytysjärjestelmiä, jotka tuottavat nestettä 10-70 bar tunkeutuaksesi nopeasti pyörivän pyörän ympärillä olevan ilmakerroksen ja saavuttaaksesi todellisen hiontakosketusalueen.
• CNC-ohjain (CNC-hiomakoneissa): Tietokoneen numeerinen ohjausyksikkö, joka hallitsee kaikkia akseliliikkeitä, karan nopeuksia, syöttönopeuksia, sidontajaksoja ja prosessin aikana tapahtuvaa mittausta. Nykyaikaiset CNC-hiomakoneet voivat tallentaa satoja osaohjelmia ja integroida tehdasautomaatiojärjestelmiin.

Hiomalaikan tekniset tiedot selitetty

Hiomalaikka on minkä tahansa hiomakoneen sydän. Väärän pyörän valinta on yksi yleisimmistä syistä huonoihin tuloksiin – palamiseen, tärinään, nopeaan vanteiden kulumiseen tai huonoon pinnanlaatuun. Hiomalaikat määritetään standardoidulla järjestelmällä, joka koodaa viisi keskeistä ominaisuutta:

1. Hiomatyyppi: "A" = alumiinioksidi (teräkselle ja rautametallille), "C" = piikarbidi (valuraudalle, ei-rautametallille, keramiikalle), "B" = CBN (kuutioboorinitridi, karkaistulle teräkselle), "D" = timantti (karbidille ja keramiikolle).
2. Hiekkakoko: Numero, joka ilmaisee hiomaraekoon. Karkeat rouheet (8–24) poistavat materiaalin nopeasti, mutta jättävät karkean pinnan. Keskikokoiset rouheet (30–60) ovat yleiskäyttöisiä. Hienojakoisia hiuksia (70–220) saadaan sileät pinnat. Superviimeistelyssä käytetään erittäin hienojakoisia rouheita (240 ).
3. Luokka (kovuus): Kirjain A:sta (erittäin pehmeä) Z:hen (erittäin kova), joka osoittaa rakeita pitävän sidoksen lujuuden. Koville työkappaleille käytetään pehmeämpiä laatuja; kovemmat arvot pehmeille työkappaleille.
4. Rakenne: Numero (1–15 ), joka ilmaisee hiomarakeiden välisen etäisyyden. Tiheät rakenteet (pienet määrät) leikkaavat hienoja viimeistelyjä. Avoimet rakenteet (suuret luvut) mahdollistavat lastunpoiston ja sopivat paremmin pehmeille tai kumimaisille materiaaleille.
5. Sidostyyppi: "V" = lasitettu (yleisin, jäykkä, käytetään tarkkuushiontaan), "R" = kumi (joustava, käytetään pyörien säätämiseen ja kiillotukseen), "B" = resinoidi (nopeaan hiontaan ja karkeisiin toimenpiteisiin), "E" = sellakka (hienopintaiseen pintakäsittelyyn).

Käytännön esimerkkinä pyörä merkitty A46-L5-V on alumiinioksidilaikka, 46 karkeus (keskikokoinen), L-luokka (keskikova), rakenne 5 (keskitiheä), lasitettu sidos – tyypillinen yleiskäyttöinen teräksen pintahiontaan.

Hiontaprosessi: askel askeleelta

Hiontatoiminnon järjestyksen ymmärtäminen – ei pelkästään koneen itse – on olennaista tasaisten ja laadukkaiden tulosten saavuttamiseksi. Tässä on tyypillinen sekvenssi tarkkuuspintojen hiontaan:

1. Työkappaleen valmistelu: Puhdista työkappaleen pinta ja tarkista sen mittavara (hiontaan jäävä materiaalimäärä, tyypillisesti 0,1-0,5 mm). Purseet ja suuret epätasaisuudet tulee poistaa ennen hiomista.
2. Pyörän valinta ja asennus: Valitse tarvittavalle materiaalille ja viimeistelylle sopiva pyörätyyppi, karkeus ja laatu. Asenna pyörä karaan noudattaen valmistajan laippa- ja vääntömomenttitietoja. Älä koskaan ylitä pyörän merkittyä enimmäiskäyttönopeutta.
3. Pyörän tasapainotus: Tasapainota asennettua pyörää staattisesti tai dynaamisesti tärinän vähentämiseksi, mikä muuten aiheuttaisi tärinäjälkiä työkappaleen pintaan.
4. Pyörän pukeutuminen: Kiinnitä pyörä timanttikankaalla tai pyörivällä viimeistelytyökalulla varmistaaksesi, että pyörän pinta on tasainen, pyöreä ja siinä on avoimia, teräviä hiomarakeita.
5. Työkappaleen asetukset: Kiinnitä työkappale magneettiseen istukkaan tai kiinnikkeeseen. Magneettiistukan kohdalla varmista, että työkappale on demagnetoitu tai suunnattu oikein suhteessa magneettikenttään maksimaalisen pitovoiman saavuttamiseksi.
6. Asetusparametrit: Aseta pöydän syöttönopeus (yleensä 5–25 m/min pintahiontaan), ristisyöttö (0,5–3 mm pöytäsyöttöä kohti) ja alassyöttö (leikkaussyvyys, 0,005–0,025 mm syöttöä kohti viimeistelyssä, 0,1 mm rouhintaan).
7. Karkea hionta: Poista bulkkimateriaali raskaammilla syöttöillä ja leikkaussyvyyksillä. Jätä 0,02–0,05 mm pintakäsittelyä varten.
8. Viimeistelyhionta: Pienennä leikkaussyvyyttä merkittävästi, lisää jäähdytysnesteen virtausta ja suorita useita "spark-out"-ajoja (pöytäajoja ilman alassyöttöä), kunnes kipinät lakkaavat. Tämä varmistaa, että pyörä on täysin palautunut elastisesta taipumasta ja pinta on halutussa mittakaavassa.
9. Mittaus ja tarkastus: Irrota työkappale ja mittaa mitat mikrometrillä, korkeusmittarilla tai CMM:llä. Tarkista pinnan karheus tarvittaessa profilometrillä.

Pinnan viimeistelyparametrit hionnassa

Yksi tärkeimmistä syistä valita hionta muiden työstöprosessien sijaan on poikkeuksellinen pintakäsittely, jonka se pystyy tuottamaan. Pinnan viimeistelyä mitataan sellaisilla parametreilla kuin Ra (aritmeettinen keskikarheus), Rz (keskimääräinen karheuden syvyys) ja Rmax (maksimi karheuden korkeus). Tässä on mitä hiomalla voidaan realistisesti saavuttaa:

• Karkea jauhatus: Ra 3,2–6,3 µm (verrattavissa jauhamiseen)
• Yleinen tarkkuushionta: Ra 0,8–1,6 µm
• Hienohionta: Ra 0,2–0,4 µm
• Superviimeistely (hionta/lippaus hionnan jälkeen): Ra 0,025–0,1 µm

Vertailun vuoksi: vakiosorvatulla akselipinnalla on Ra 1,6–3,2 µm. Laakerikilpapaikka Ra 0,2 um on paljon sileämpi — tämä viimeistelyaste on kriittinen vierintälaakereille, tarkkuuskaroille ja hydraulisille tiivistepinnoille. Mitä hienompi karkeus ja kevyempi viimeistely, sitä pienempi Ra-arvo voidaan saavuttaa.

Hiomakoneiden edut ja rajoitukset

Edut

• Poikkeuksellinen tarkkuus: Hiomalla saavutetaan rutiininomaisesti ±0,001 mm:n tai paremmat toleranssit, jotka ylittävät sen, mitä useimmat muut koneistusprosessit pystyvät jatkuvasti tuottamaan.
• Kyky työstää kovia materiaaleja: Karkaistuja teräksiä (60 HRC), kovametallia, keramiikkaa ja lasia voidaan hioa tehokkaasti. Useimmat leikkuutyökalut eivät voi työstää näitä materiaaleja.
• Ylivoimainen pintakäsittely: Hionta tuottaa kaikkien tavanomaisten työstöprosessien tasaisimmat pinnat, mikä vähentää kitkaa, kulumista ja melua yhteenliittyvissä komponenteissa.
• Monipuolisuus: Oikealla pyörällä ja asennuksella hiomakoneet voivat tuottaa tasaisia, sylinterimäisiä, kartiomaisia, kierteitettyjä ja monimutkaisia profiilipintoja.
• Korkeat tuotantonopeudet (keskitön hionta): Keskitön hionta voi hioa satoja osia tunnissa tasaisella tarkkuudella, mikä tekee siitä ihanteellisen suuren volyymin tuotantoon.

Rajoitukset

• Hidas materiaalin poistonopeus: Jyrsintään tai sorvaukseen verrattuna hionta poistaa materiaalia hitaasti. Se ei sovellu ensisijaiseksi rouhintaprosessiksi suurten materiaalien poistoon.
• Lämmöntuotanto: Työkappaleen lämpövaurioiden riski (palaminen, pehmeneminen, jäännösjännitys) vaatii huolellista prosessin hallintaa ja riittävää jäähdytysnestettä.
• Pyörän kuluminen ja pukeutuminen: Hiomalaikat tarvitsevat säännöllistä käsittelyä tarkkuuden säilyttämiseksi, mikä lisää työjaksoaikaa ja pyörän kustannuksia.
• Turvallisuushuoli: Hiomalaikan rikkoutuminen suurella nopeudella on vakava turvallisuusriski. Kunnollinen pyörän tarkastus, vartiointi ja nopeuden noudattaminen ovat pakollisia.
• Kustannukset: Tarkkuushiomakoneet, erityisesti CNC-sylinteri- ja pintahiomakoneet, ovat kalliita. Konekustannukset, työkalut (CBN- ja timanttipyörät) ja jäähdytysnesteen hallinta lisäävät käyttökustannuksia.

CNC-hiomakoneet: moderni standardi

Siirtyminen manuaalisista hiomakoneista CNC-hiomakoneisiin (Computer Numerical Control) on muuttanut tarkkuusvalmistusta viimeisen kolmen vuosikymmenen aikana. Esimerkiksi nykyaikainen CNC-sylinterihiomakone toimii 5-7 samanaikaista CNC-akselia , pukea pyörän automaattisesti, suorittaa mittauksia prosessin aikana (mittaa työkappaleen mitta hionnan aikana) ja kompensoi vanteen kulumista reaaliajassa – kaikki ilman käyttäjän väliintuloa.

CNC-hiomakoneiden tärkeimmät edut käsikäyttöisiin koneisiin verrattuna ovat:

• Toistettavuus: CNC-koneet voivat säilyttää saman toleranssin tuhansien osien välillä tuotantoajon aikana ilman käyttäjän säätöä.
• Monimutkaiset profiilit: CNC-hionta voi tuottaa monimutkaisia ​​ei-pyöreitä poikkileikkauksia (nokka-akselit, kampiakselit), kierteiden hiontaa ja hammaspyörähiontaa, jotka olisivat mahdotonta tai epäkäytännöllistä manuaalisesti.
• Automaatiointegraatio: CNC-hiomakoneet voidaan integroida robottiosien lastaukseen ja purkamiseen, mikä mahdollistaa valot pois (miehittämättömän) tuotannon.
• Tiedonkeruu: Nykyaikaiset CNC-hiomakoneet ovat Industry 4.0 -valmiita, keräävät prosessitietoja (voimat, lämpötilat, pyörän kunto) ja kytkeytyvät valmistuksen suoritusjärjestelmiin (MES).

Suurimpia CNC-hiomakoneiden valmistajia ovat STUDER (Sveitsi), JUNKER (Saksa), Okuma (Japani), ANCA (Australia) ja United Hionta Group. Näiden valmistajien huippuluokan CNC-sylinterihiomakoneet voivat maksaa mistä tahansa 150 000 USD yli 1 000 000 USD koosta, kapasiteetista ja automaatiotasosta riippuen.

Hiomakoneiden käytön turvallisuuskäytännöt

Hiomakoneet ovat tehokkaita ja niissä on nopeasti pyöriviä hiomalaikkoja, jotka voivat väärin käytettynä aiheuttaa vakavia vammoja. Yhdysvaltain työturvallisuus- ja työterveyshallinnon (OSHA) standardi 29 CFR 1910.215 säätelee erityisesti hiomalaikkojen koneiden turvallisuutta. Keskeisiä turvallisuuskäytäntöjä ovat:

• Rengastesti ennen asennusta: Napauta hiomalaikkaa ei-metallisella esineellä ennen asennusta. Selkeä soittoääni osoittaa, että pyörä on kunnossa; tylsä ​​pamaus viittaa halkeamiin. Älä koskaan käytä murtunutta pyörää.
• Älä koskaan ylitä enimmäiskierroslukua: Jokaiseen hiomalaikkaan on merkitty sen suurin käyttönopeus. Sen ylittäminen voi aiheuttaa katastrofaalisen pyörän hajoamisen. Tarkista aina karan nopeus ennen pyörän asentamista.
• Käytä aina pyöränsuojia: Suojukset on asennettava ja säädettävä oikein. OSHA-standardi edellyttää, että suojus sulkee sisäänsä vähintään 270 astetta pyörän ympärysmittasta.
• Henkilökohtaiset suojavarusteet (PPE): Suojalasit tai kasvosuojain, kuulosuojaimet (hiontaääni usein yli 85 dB) ja asianmukaiset käsineet (pyörien käsittelyyn, ei pyörivien osien käytön aikana).
• Jäähdytysnesteen hallinta: Pidä jäähdytysjärjestelmät puhtaina bakteerien kasvun estämiseksi. Sumun poistaminen saattaa olla tarpeen hienoja metallihiukkasia sisältävien jäähdytysnesteaerosolien hengittämisen estämiseksi.
• Oikea pyörän säilytys: Säilytä hiomalaikkoja kuivassa, lämpötilan vakaassa ympäristössä pehmustetuilla telineillä. Lasitetut pyörät ovat hauraita, eikä niitä saa pudottaa tai altistaa lämpöiskuille.

Hionta vs. muut työstöprosessit: Milloin hionta kannattaa valita

Hionta ei ole aina oikea valinta. Tietäminen, milloin jauhaa ja milloin käyttää muita prosesseja, on osa hyvää valmistusprosessin suunnittelua.

Valitse hionta, kun työkappale on karkaistu (HRC 50 ), kun pintakäsittelyvaatimukset ovat Ra 0,8 µm tai parempia, kun mittatoleranssit ovat tiukemmat kuin ±0,01 mm tai kun materiaalia (kovametalli, keramiikka) ei voida työstää tavanomaisilla leikkaustyökaluilla. Pehmeille materiaaleille, joiden toleranssit ovat väljät, sorvaus tai jyrsintä on kustannustehokkaampaa.

Hiomakoneiden teolliset sovellukset

Hiomakoneet ovat syvästi upotettuja tarkkuuskomponenttien valmistukseen lähes kaikilla korkean teknologian aloilla. Tässä on katsaus siihen, missä hionta on tärkeintä:

• Autoteollisuus: Nokka-akselit, kampiakselit, voimansiirron akselit, männän tapit, jarrulevyt ja venttiilien istukat on hiottu tiukoille toleransseille. Yksi moderni auto sisältää satoja hiottuja metalliosia.
• Ilmailu: Turbiinin siipien juurimuodot, laskutelineiden komponentit, lentokoneiden moottoreiden akselit ja rakennekannattimet vaativat usein hiomista, jotta saavutetaan tiiviiden toleranssien ja sileiden pintojen yhdistelmä, jota tarvitaan väsymyksenkestävyyteen ja turvallisuussertifikaattiin.
• Laakereiden valmistus: Vierintälaakerit – tarkkuusintensiivisin massatuotantokomponentti teollisuudessa – luottavat lähes kokonaan hiontaan sisäkehineen, ulkokehoihin ja vierintäelementteihinsä. Laakerirenkaiden pyöreys ja pinnan viimeistely on pidettävä alle mikronin tasolla.
• Lääketieteelliset laitteet: Ortopediset implantit (lonkka- ja polviproteesit), kirurgiset instrumentit ja hammaslääketieteen työkalut hiotaan bioyhteensopivan pintakäsittelyn ja tarkkojen mittojen saavuttamiseksi.
• Elektroniikan ja puolijohteiden valmistus: Piikiekkojen taustahionta (kiekkojen ohentaminen ~750 µm:stä 50–150 µm:iin) ja elektroniikkakomponenttien substraattien tarkkuushionta ovat erikoishiomasovelluksia, jotka ovat kriittisiä puolijohteiden valmistuksessa.
• Työkalujen ja muottien valmistus: Lävistimet, muotit, muotit ja leikkuutyökalut hiotaan muotoon ja teroitetaan hiomalla. Työkaluhuoneen hiomakone on yksi tärkeimmistä koneista kaikissa tarkkuustyökalukaupoissa.
