Mikä on CNC-jousikone?

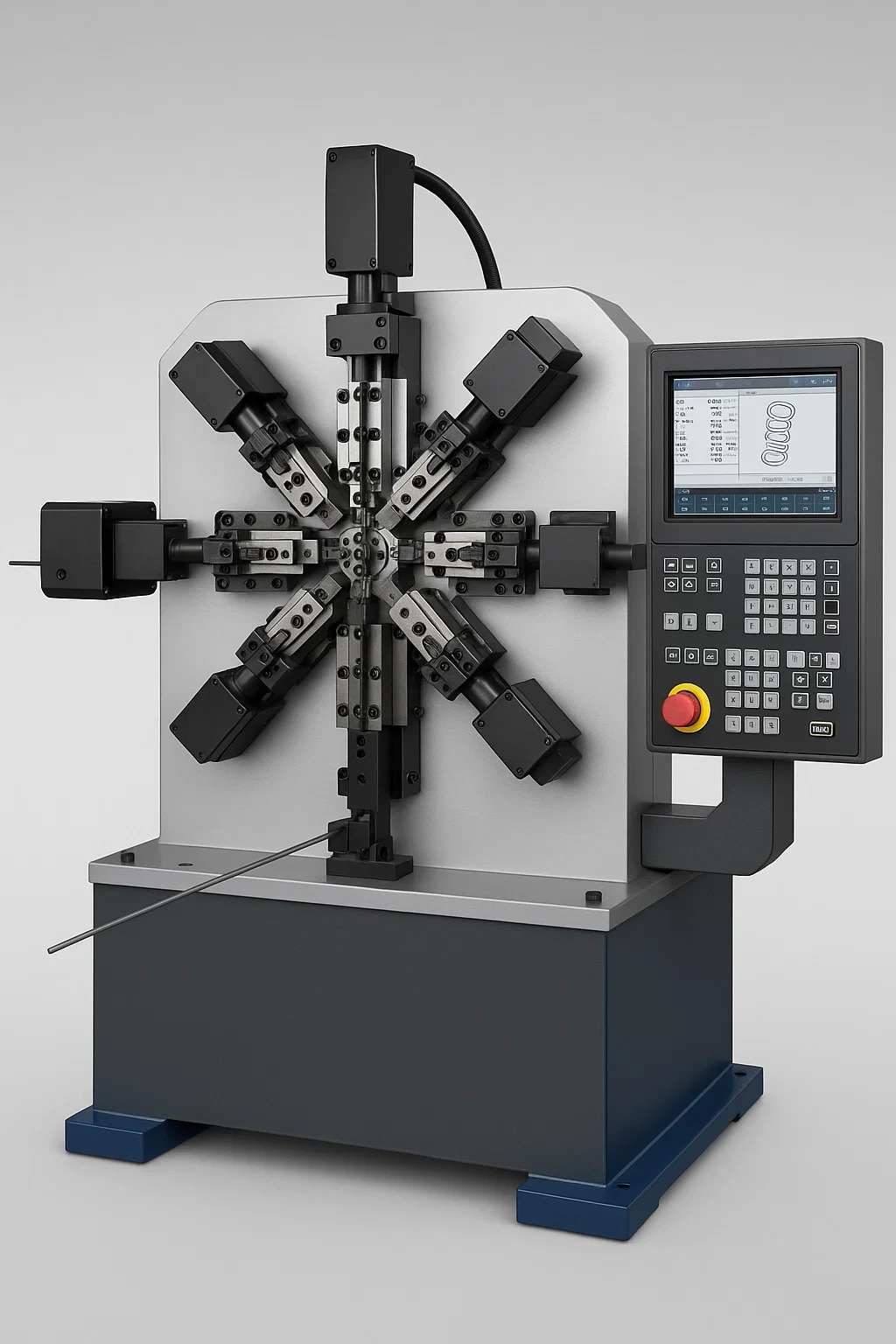

A CNC-jousikone on tietokoneohjattu teollisuuslaite, joka on suunniteltu jousien ja lankamuotojen automaattiseen tarkkuusvalmistukseen. Näin se toimii ja sen tärkeimmät ominaisuudet:

●Tietokoneen numeerisen ohjauksen (CNC) ydin:

• Toisin kuin mekaaniset jousikoneet, joita käyttävät fyysiset nokat ja vaihteet, CNC-kone on täysin riippuvainen tietokoneohjauksesta.
•Tämä ohjain suorittaa ohjelmoituja ohjeita ohjatakseen kaikkia koneen liikkeitä ja toimintoja erittäin tarkasti.

●Moniakselinen servomoottorikäyttö:

•Koneen kriittiset toiminnot saavat tehonsa yksittäisistä servomoottoreista, joista jokainen ohjaa tiettyä liikeakselia.

●Avainakseleita ovat yleensä:

• Langansyöttö: Työntää mitatut lankapituudet tarkasti muodostusalueelle.
•Muotoilutyökalut (useita akseleita): Ohjaa useiden taivutustyökalujen (liukukappaleet, sormet) liikettä keskimuovauspisteen ympärillä.
•Leikkaustyökalu: Käyttää terää, joka leikkaa valmiin osan langasta.
•Valinnaiset akselit: Voi sisältää työkaluja kelauksen nousun säätöön, aputaivutukseen tai päiden muotoiluun (esim. tasoitukseen).

●Digitaalinen ohjelmointi ja asetukset:

•Tuotantoa ohjaa digitaalinen ohjelma, joka on luotu offline-tilassa tai suoraan koneen ohjauspaneelista.
•Käyttäjät syöttävät jousen/langan muototiedot (langan halkaisija, ulkomitat, kelojen lukumäärä, taivutuskulmat, päiden muodot jne.) koneen mukana toimitettuun erityiseen CAD/CAM-ohjelmistoon.
•Ohjelmisto muuntaa nämä tiedot konekoodiksi (kuten G-koodiksi), jonka ohjain ymmärtää.

●Fyysinen asetus sisältää ensisijaisesti:

•Lataa oikea lankakela.
•Tarvittavien muotoilutyökalujen (taivutussormet, tuurnat, katkaisuterä) asentaminen niille tarkoitettuihin servokäyttöisiin pylväisiin.
•Ohjelman syöttäminen ohjaimeen.

●Automaattinen tarkkuusmuovaussykli:

• Langansyöttö: Servokäyttöiset syöttörullat työntävät tarkan pituuden suoristettua lankaa muodostusalueelle.
•Koordinoitu työkalun liike: Ohjelman perusteella ohjain aktivoi servomoottorit kullekin muotoilutyökaluakselille itsenäisesti ja samanaikaisesti. •Työkalut liikkuvat monimutkaisia ​​reittejä – liukuvat, pyörivät, puristavat – langan taivuttamiseksi karojen ympärille tai toisiaan vasten.
•Progressiivinen taivutus: Useita taivutuksia, keloja, silmukoita tai monimutkaisia ​​3D-muotoja muodostetaan asteittain yhden jakson aikana langansyöttöjen ja työkalujen liikkuessa.
•Leikkaus: Kun lopullinen muoto on muodostunut, servokäyttöinen katkaisutyökalu leikkaa valmiin osan siististi takalangasta.
•Ejection & Repeat: Valmis osa putoaa tai työnnetään ulos, kaikki työkalut vetäytyvät sisään ja sykli toistuu välittömästi suurella nopeudella.

●Ydinedut:

•Nopeat vaihdot: Vaihtaminen eri jousimallien välillä kestää minuutteja (uuden ohjelman lataaminen, mahdollisesti työkalujen vaihto) mekaanisten nokkasäätöjen edellyttämien tuntien/päivien sijaan.
• Monimutkaiset geometriat: Pystyy tuottamaan erittäin monimutkaisia ​​jousia ja lankamuotoja, joissa on useita mutkia, vaihtelevia kelojen nousuja, monimutkaisia ​​päätymuotoja ja todellisia 3D-muotoja, jotka ovat mahdottomia mekaanisissa koneissa.
•Suuri tarkkuus ja johdonmukaisuus: Servoohjaus ja digitaalinen ohjelmointi varmistavat mikronitason toistettavuuden jokaiselle osalle.
•Joustavuus: Ihanteellinen prototyyppien valmistukseen, pieniin eriin, monimutkaiseen tuotantoon ja monimutkaisiin kertakäyttöisiin osiin.
•Pienempi riippuvuus asiantuntemuksesta: Vähemmän riippuvuutta erittäin ammattitaitoiseen "asetusmekaniikkaan" verrattuna mekaanisten nokkakoneiden virityskoneisiin; enemmän huomiota ohjelmointitaitoon.

●Tyypillinen lähtö:

Kaikki vakiojousityypit (puristus, pidennys, vääntö).
Monimutkaiset erikoisjouset (esim. kaksoisvääntöjouset, kartiomaiset, piippumaiset, pienoisjouset).
Kehittyneet lankamuodot (klipsit, kiinnikkeet, liittimet, kehykset, lääketieteelliset komponentit, elektroniset koskettimet), jotka vaativat useita tarkkoja taivutuksia eri tasoissa.
