Mikä on CNC-jousimuovauskone? Mikä on sen toimintaperiaate?

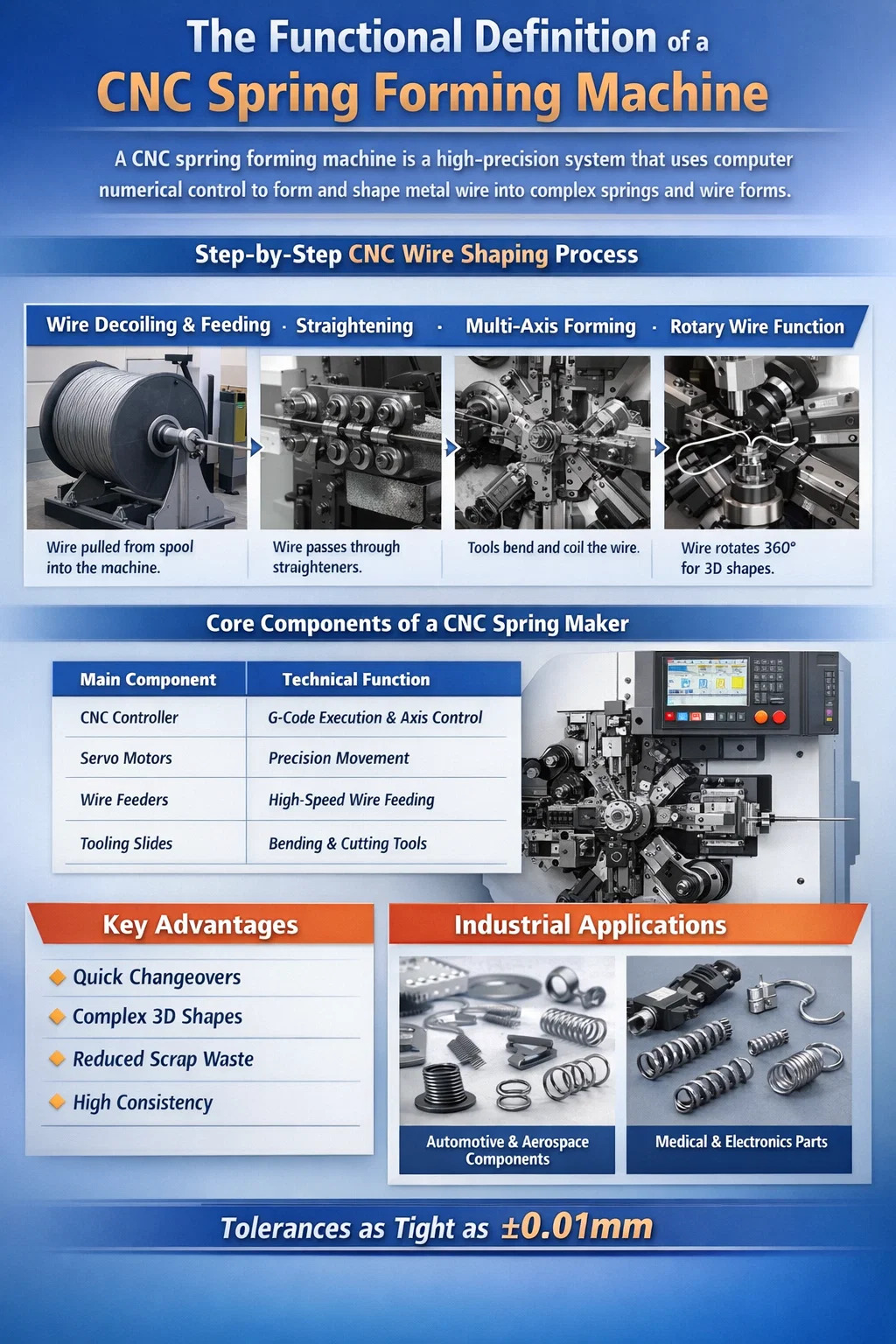

Funktionaalinen määritelmä a CNC-jousimuovauskone

A CNC-jousimuovauskone on erittäin tarkka valmistusjärjestelmä, joka käyttää tietokoneella numeerista ohjausta automatisoidakseen metallilangan taivutuksen, kelaamisen ja muotoilun monimutkaisiin jousigeometrioihin ja monimutkaisiin lankamuotoihin. Toisin kuin perinteiset mekaaniset jousivalmistajat, jotka käyttävät kiinteitä nokka-akseleita, tämä moderni laite käyttää useita itsenäisiä servomoottoreita ohjata erilaisia akseleita, mikä mahdollistaa epästandardien muotojen luomisen, joita olisi mahdotonta saavuttaa manuaalisesti.

Normaalissa teollisuusympäristössä nämä koneet ovat lankakomponenttien tuotannon selkäranka, ja ne pystyvät käsittelemään lankojen halkaisijat vaihtelevat 0,15 mm - yli 10 mm . Kone toimii syöttämällä lankaa telojen läpi ja muotoilemalla sitä erikoistyökaluilla, jotka liikkuvat kolmiulotteisessa tilassa kirurgisella tarkkuudella. Tämä tekniikka takaa a korkea toistettavuusaste , säilyttäen usein toleranssit niin tiukoina kuin ±0,01 mm miljoonien yksiköiden tuotantomääriä.

Vaiheittainen CNC-langan muotoilun toimintaperiaate

Toiminta a CNC-jousimuovauskone on sarja erittäin synkronoituja mekaanisia liikkeitä. Prosessi alkaa raaka-aineesta ja päättyy valmiiseen, lämpökäsiteltyyn tai käyttövalmiin komponenttiin. Seuraavat mekaniikat kuvaavat langan matkaa koneen läpi:

Langan kelaus ja syöttö

Metallilanka, joka on yleensä valmistettu ruostumattomasta teräksestä, hiiliteräksestä tai kupariseoksista, vedetään suuresta kelasta tai kelasta. Koneen langansyöttöjärjestelmä käyttää raskaita rullia, joita käyttää suuren vääntömomentin servomoottori. Näiden rullien on käytettävä tarpeeksi painetta langan vetämiseksi litistämättä sitä, mikä varmistaa, että syöttöpituus on tarkka mikromillimetrin verran.

Oikaisu ja materiaalin valmistelu

Koska lanka säilytettiin kelassa, sillä on luonnollinen kaarevuus tai "muisti". Ennen kuin mitään muotoilua tapahtuu, lanka kulkee läpi langan suoristimet . Nämä koostuvat sarjasta rullia, jotka on järjestetty sekä vaaka- että pystytasoon. Vaihtelemalla jännitystä suoristusrauta poistaa kaikki taitteet ja mutkat, jolloin muodostuu muotoilutyökaluille täysin suora lanka.

Moniakselinen synkronoitu muotoilu

Kun lanka tulee ulos keskiohjaimesta (sulka), se tulee muodostusalueelle. Vuonna a CNC-jousimuovauskone , langan ympärille on sijoitettu useita työkaluluistia. Jokainen liukumäki voi liikkua itsenäisesti. Esimerkiksi kohdassa a 12-akselinen kone Useat työkalut voivat lyödä lankaa eri kulmista samanaikaisesti tai ennalta ohjelmoidussa järjestyksessä luodakseen silmukoita, mutkia tai keloja.

Pyörivän vaijerin rooli

Monissa edistyneissä koneissa on a pyörivän vaijerin akseli . Sen sijaan, että vain liikuttaisi työkaluja vaijerin ympäri, kone voi kääntää lankaa 360 astetta. Tämä tarjoaa ylimääräisen joustavuuden ulottuvuuden, mikä mahdollistaa monimutkaisten 3D-muotojen muodostamisen ilman, että syöttöprosessia tarvitsee pysäyttää tai käyttää liian monimutkaisia ​​työkaluasetuksia.

Nykyaikaisen CNC-jousivalmistajan ydinkomponentit

Tehokkuus a CNC-jousimuovauskone on tulosta sen mekaanisen laitteiston ja elektronisen ohjausjärjestelmän välisestä synergiasta. Seuraava taulukko korostaa ammattitason koneen keskeiset laitteistokomponentit.

Edut perinteisiin nokkakäyttöisiin järjestelmiin verrattuna

Siirtyminen mekaanisista nokista CNC-jousimuovauskone teknologia on mullistanut kevään valmistusmaiseman. Tärkeimmät edut keskittyvät tehokkuuteen ja monipuolisuuteen:

• Lyhennetty asennusaika: Perinteiset koneet vaativat manuaaliset nokkasäädöt, jotka voivat kestää 4–8 tuntia. CNC-kone voidaan ohjelmoida uudelleen alle 30 minuuttia .
• Monimutkainen geometria: Nämä koneet voivat tuottaa kaksinkertaiset vääntöjouset , akun koskettimet ja 3D-johdot muodostavat yhdellä toiminnolla, mikä eliminoi toissijaisen manuaalisen taivutuksen tarpeen.
• Materiaalisäästöt: Syöttö- ja leikkaustoimintojen tarkka ohjaus minimoi metalliromun, joka on merkittävä kustannustekijä suurvolyymituotannossa.
• Johdonmukaisuus: Kun ohjelma on vahvistettu, kone voi tuottaa 100 000 identtistä osaa nollapoikkeama, mikä on ratkaisevan tärkeää autoteollisuuden turvallisuuskriittisten komponenttien kannalta.

Sovellukset ja teollisuustuotanto

Tuotos a CNC-jousimuovauskone Sitä käytetään lähes kaikilla modernin elämän aloilla. Koska kone pystyy käsittelemään erilaisia lankojen poikkileikkauksia (pyöreä, litteä tai neliö), sen sovellukset ovat lähes rajattomat:

Auto- ja ilmailuala

Valmistajat käyttävät näitä koneita istuinrungon jousien, moottorin venttiilijousien ja polttoaineen ruiskutussuuttimen kiinnittimien luomiseen. Näiden osien on kestettävä äärimmäistä rasitusta ja lämpötiloja, mikä vaatii koneen käsittelemään lujia metalliseoksia, kuten Inconel tai Chrome Silicon .

Elektroniikka ja lääketieteelliset laitteet

Pienen mittakaavan CNC-jousimuovauskones valmistaa mikrojousia älypuhelinten kameramoduuleille ja kirurgisille instrumenteille. Tässä mittakaavassa koneen tarkkuus käsittelee yhtä ohutta lankaa kuin 0,1 mm on ensiarvoisen tärkeää.

Lopullinen tekninen yhteenveto

Yhteenvetona, CNC-jousimuovauskone edustaa langankäsittelytekniikan huippua. Yhdistämällä tehokkaat servomoottorit kehittyneeseen ohjelmistoohjaukseen, se muuttaa yksinkertaisen lankakelan monimutkaiseksi mekaaniseksi komponentiksi. Sen kyky suorittaa useita toimintoja – syöttö, oikaisu, taivutus, kelaus ja leikkaaminen – yhdessä automatisoidussa syklissä tekee siitä välttämättömän hyödykkeen mille tahansa nykyaikaiselle tehtaalle, joka pyrkii nopeaan ja erittäin tarkkaan tuotantoon.
