Jousityypit: puristus, jatke, vääntö ja paljon muuta

Tärkeimmät jousityypit, joihin vastataan suoraan

Niitä on kuusi ensisijaista jousityyppiä käytetään teollisuus- ja kuluttajatuotteissa: puristusjouset, jatkojouset, vääntöjouset, vakiovoimajouset, aaltojouset ja levyjouset (Belleville). Jokainen määritellään sen mukaan, kuinka se varastoi ja vapauttaa mekaanista energiaa - puristettuna, venytettynä, kierrettynä, pyöritettynä, litistettynä tai pinottuina. Oikea valinta riippuu kuormitussuunnasta, käytettävissä olevasta tilasta ja siitä kuinka monta työjaksoa kappaleen tulee kestää, ja lähes kaikki niistä muodostetaan nykyään tietokoneohjatulla jousikone eikä käsin.

Luokka, johon jousi kuuluu, on todella lyhenne mekaaniselle käyttäytymiselle. Puristusjousi työntää taaksepäin. Jatkojousi vetää taaksepäin. Vääntöjousi vastustaa kiertymistä. Kun tämä käyttäytyminen on korjattu, kaikki muu – langan halkaisija, kelojen määrä, päiden geometria ja materiaali – on viritysharjoitus tavoitekuormituksen, taipuman ja käyttöiän saavuttamiseksi.

Tämä opas erittelee jokaisen jousityypin perusteellisesti, niiden takana olevat materiaalit, kuinka moderni jousikone muotoilee niitä, miten insinöörit mitoivat jousen todellista kuormitusta varten, missä kukin tyyppi näkyy eri toimialoilla, yleiset vikakohdat, viimeistely ja korroosiosuojaus sekä kuinka vertailla hintatarjouksia tuotantomääriä hankittaessa.

Puristusjouset: Työntövoiman työhevonen

Puristusjouset ovat avokierrejousia, jotka on suunniteltu kestämään puristusvoimaa ja työntymään taaksepäin puristettaessa. Ne ovat yleisin jousityyppi mekaanisissa kokoonpanoissa, ja niitä esiintyy patjoissa, kuulakärkikynissä, venttiileissä, ripustusjärjestelmissä ja teollisissa muotteissa. Kun kuorma työntää keloja yhteen, jousi varastoi energiaa ja työntyy takaisin samaa akselia pitkin, kun kuorma vapautetaan.

Koska kelat istuvat erillään toisistaan levossa, puristusjousta voidaan puristaa, kunnes kelat koskettavat - tila, jota kutsutaan kiinteäksi korkeudeksi. Hyvä muotoilu pitää jousen kaukana kiinteästä korkeudesta normaalikäytössä, koska toistuva pohjan laskeminen kovettaa lankaa kosketuskohdassa ja lyhentää väsymisikää. Suurin osa teknisistä ohjeista pitää työpoikkeaman noin 80 prosentissa tai pienemmässä koko käytettävissä olevasta liikematkasta kiinteään korkeuteen, mikä jättää turvamarginaalin yliajotapahtumiin.

Yleiset puristusjousikokoonpanot

Suora sylinterimäinen – vakio kelan halkaisija, vakiokokoonpano useimpiin sovelluksiin
Kartiomainen (kartiomainen) – kelan halkaisija kapenee toista päätä kohti, mikä vähentää kiinteän korkeuden ja vastustaa nurjahdusta
Tynnyrin muotoinen – kelan halkaisija on levein keskeltä, käytetään minimoimaan resonanssia ja jyrähdystä nopeassa pyöräilyssä
tiimalasin muotoinen - kelan halkaisija kapenee keskeltä, piipun muodon kääntöpuoli, jota käytetään joskus sijoittamaan jousi osittain toisen sisään
Muuttuva nousu — kelojen etäisyys muuttuu pituudella pehmentääkseen alkuperäistä kuormitusvastetta

Lopputyypit ja miksi niillä on merkitystä

Puristusjouset määräytyvät myös sen mukaan, kuinka päätykelat on viimeistelty. Tasaiset päät jättävät langan leikattua kierrettä vastaavaan kulmaan, mikä on nopea valmistaa, mutta antaa jousen roikkua hieman kuormituksen alaisena. Neliömäiset päät hiotaan tai puristetaan litteäksi, jotta jousi seisoo pystyssä tasaisella pinnalla kaatumatta, ja neliöhiotut päät vievät sen askeleen pidemmälle hiomalla päätykäämin täysin tasaiseksi, mikä on yleistä aina, kun jousen täytyy istua tasaisesti tasaista levyä vasten, kuten venttiilikokoonpanoissa.

Tuotantoluokkaa jousikone muodostaa puristusjousia syöttämällä lankaa syöttötelojen läpi ja käärimällä sen tuurnan tai muototapin ympärille, sitten katkaisutyökalu erottaa jokaisen kelan ohjelmoidulla pituudella. CNC-ohjatut koneet pystyvät pitämään nousutoleranssit riittävän tiukoina pitämään jousinopeuden vaihtelun alle noin 3 prosentissa koko tuotantoajon aikana, mikä on tärkeää osille, joissa tasainen voima on kriittinen, kuten venttiilijouset. Suuren volyymin puristusjousilinjat yhdistävät tyypillisesti kelauspään inline-hioma-asemaan, jotta neliöpäät voidaan viimeistellä ilman erillistä toissijaista toimenpidettä.

Jatkojouset: Rakennettu kestämään venymistä

Jatkojouset ovat tiukasti kierrettyjä keloja, jotka vastustavat vetovoimaa ja yrittävät palata alkuperäiseen pituuteensa vapautumisen jälkeen. Toisin kuin puristusjouset, niiden kelat istuvat lähellä toisiaan levossa - yleensä alkujännityksen ollessa sisäänrakennettu - joten jousi alkaa venyä vasta, kun kohdistettu voima ylittää tämän esijännityksen. Autotallin ovien mekanismit, trampoliinit, verkkoovet ja vaihtokytkimet ovat kaikki riippuvaisia jatkojousista.

Alkujännitys on yksi jatkojousen väärinymmärretyistä ominaisuuksista. Koska kelat kierretään tiukasti toisiaan vasten muotoilun aikana, jousi vastustaa vetoa ollenkaan, kunnes kohdistettu voima ylittää sisäänrakennetun jännityksen - vasta sitten se alkaa venyä suhteessa lisättyyn kuormaan. Suunnittelijat määrittävät tämän alkujännityksen tarkoituksella, koska liian vähän sallii jousen taipumisen levossa, kun taas liian suuri saa mekanismin tuntumaan jäykältä liikkeen alussa.

End-Hook määrittää sovelluksen

Suurin osa jatkojousen suunnittelutyöstä tapahtuu päissä, ei kelan rungossa. Konekoukut, ristikkäiset silmukat, sivusilmukat ja pidennetyt silmät muuttavat kumpikin sitä, miten jousi kiinnittyy ja kuinka jännitys keskittyy mutkassa. Koska koukun mutka on tyypillisesti paikka, jossa väsymisvika alkaa, koukun geometria on usein rajoittava tekijä jousen käyttöiässä itse kelan sijaan.

Tyypillisiä koukkutyylejä

Konekoukku - yksinkertainen puolisilmukka taivutettu viimeisestä kelasta, nopein ja halvin vaihtoehto
Täysi silmukka keskipisteen yli – lenkki on keskellä kelan rungon päällä, mikä vähentää asennustapin sivukuormitusta
Sivusilmukka - silmukka on siirretty toiselle puolelle, käytetään usein silloin, kun jousi kiinnittyy seinää tai kiinnikettä vasten
Jatkettu koukku tai silmukka – suora osa ulottuu kelan yli ennen silmukan muodostumista, hyödyllinen kelan rungosta taaksepäin sijoitetun kiinnityskohdan saavuttamiseksi

Nykyaikaisessa jousikoneessa koukun muovaus tehdään samassa jaksossa kuin kelaus: kelaustyökalun kierrettyä rungon toissijainen työkalu pyörii ja taivuttaa langan pään koukun muotoon ennen katkaisua. Tämä pitää koukun kohdistuksen johdonmukaisena, mikä on yksi yleisimmistä laatuongelmista, kun jatkojouset muodostetaan käsin. Tasainen koukun kulma vaikuttaa myös siihen, miten jousi roikkuu kiinnityskannattimessaan – kierretty koukku voi aiheuttaa ei-toivotun sivukuorman, jota kelan runkoa ei koskaan suunniteltu kantamaan.

Vääntöjouset: Energian varastointi pyörimisen kautta

Vääntöjouset varastoivat energiaa, kun niitä kierretään akselinsa ympäri sen sijaan, että niitä työnnetään tai vedetään sitä pitkin. Kelan runko vastustaa kulmasiirtymää, ja kummassakin päässä olevat suorat jalat välittävät tämän pyörimisvoiman kokoonpanoon. Tyypillisiä esimerkkejä ovat pyykkinaulat, hiirenloukut, autotallin oven vastapainojärjestelmät ja kaapin ovien saranat.

Toisin kuin puristus- ja jatkojouset, vääntöjousi on lähes aina suunniteltu toimimaan siten, että sen kelan halkaisija pienenee hieman, kun se kiertyy kuormituksen alaisena. Tämä tarkoittaa, että akselin tai karan, johon se istuu, on oltava vapaata tätä pienennystä varten, tai kelat takertuvat akseliin ennen kuin jousi saavuttaa aiotun liikeradan – tämä yksityiskohta saa monet ensikertalaiset suunnittelijat epävarmaksi.

Tärkeimmät vääntöjousimuuttujat, jotka määrittävät rakenteen suorituskyvyn käytössä
Vääntöjousiominaisuus	Suunnitteluefekti
Kelan suunta (vasen tai oikea käsi)	On vastattava suuntaa, jonka jousen on tarkoitus kiertyä kuormituksen alaisena, tai kelat purkautuvat kiristyksen sijaan
Jalkojen kokoonpano	Suorat, saranoidut tai vinot jalat määräävät, kuinka vääntömomentti siirtyy ympäröivään kokoonpanoon
Aktiivisten kelojen lukumäärä	Useammat kelat yleensä alentavat vääntömomenttinopeutta ja lisäävät käytettävissä olevaa pyörimisliikettä
Vartalomalli (kiinteä haava vs. välimatka)	Suljetut kelat vähentävät kitkamelua kelojen välillä; välimatkan päässä olevat kelat vähentävät sitoutumisen mahdollisuutta raskaan kuormituksen aikana

Missä vääntöjousia käytetään

Kotitalousesimerkkien lisäksi vääntöjouset näkyvät raskaiden kattoovien vastapainomekanismeissa, palautusjouset räikkä- ja salpaasennelmissa, kaappien ja koteloiden saranasulkimet sekä kiinnitysmekanismeja, joissa tarvitaan kevyt, tasainen pyörimisvoima kahden osan pitämiseksi yhdessä ilman erillistä kiinnikettä.

Vääntöjouset muodostetaan yleensä CNC-jousikoneeseen, joka on varustettu pyörivällä jalkataivutuspäällä, koska jalan kulman tarkkuus vaikuttaa suoraan siihen, miten jousi istuu kiinnitysreikissään. Jopa muutaman asteen poissa oleva jalka voi aiheuttaa esijännityksen epäjohdonmukaisuutta kokoonpanolinjalla, minkä vuoksi jalan kulma on yksi ensimmäisistä mitoista, jotka tarkistetaan uuden työkalukokoonpanon saapuvan tarkastuksen yhteydessä.

Erikoisjousityypit peruskolmen yli

Disc (Belleville) jouset

Belleville-jouset ovat kartion muotoisia aluslevyjä, jotka litistyvät aksiaalisen kuormituksen vaikutuksesta. Niiden pinoaminen sarjaan lisää matkaa, kun taas pinoaminen rinnakkain lisää kantavuutta, mikä tekee niistä hyödyllisiä kaikkialla, missä suunnittelija tarvitsee tietyn voimakäyrän hyvin lyhyessä aksiaalisessa tilassa – pultatut laippakokoonpanot ja raskaat koneet ovat yleisiä esimerkkejä. Levyjousien hyödyllinen ominaisuus on, että niiden voimakäyrää voidaan virittää kartion korkeudella suhteessa niiden paksuuteen: matala kartio antaa lähes lineaarisen voimavasteen, kun taas korkeampi kartio voidaan virittää tuottamaan litteä tai jopa läpivientivoimakäyrä, mikä on hyödyllistä ylikuormituksen vapautusmekanismeissa.

Wave Springs

Aaltojouset käyttävät aaltoilevaa, renkaan muotoista muotoa pyöreän lankakelan sijasta, mikä tuottaa saman jousivoiman kuin kierrejousi noin kolmanneksella tai puoleen puristetun korkeudesta. Laakereiden esijännitys ja pienet elektroniset liitinsovellukset suosivat aaltojousia, kun aksiaalinen tila on rajallinen. Niitä valmistetaan tyypillisesti yksikierros-, monikierros- ja sisäkkäisinä lajikkeina, ja monikierrosaaltojousia käytetään yleisesti silloin, kun käytettävissä on korkeampi työkorkeus, mutta säteittäinen tila on edelleen tiukka.

Jatkuvat voimajouset

Valssataan esijännitetystä litteästä nauhasta pyöreän langan sijaan, vakiovoimainen jousi tuottaa lähes saman ulostulovoiman koko laajennusalueellaan nousevan voimakäyrän sijaan. Sisäänvedettävät mittanauhat, vastapainomekanismit ja kaapelikelat perustuvat tähän toimintaan. Koska nauha on kierretty itseensä tiukassa rullassa levossa ja purkautuu kuormituksen alaisena, voimananto pysyy huomattavan tasaisena verrattuna kierrejousen tasaisesti nousevaan vastukseen.

Kaasujouset

Kaasujouset ovat täysin eri luokkaa – tiivistetty sylinteri painekaasulla ja männänvarrella, jota käytetään siellä, missä tarvitaan hallittua, vaimennettua jatketta, kuten autojen luukun tuet ja säädettävät työtuolit. Ne valmistetaan hydraulisilla täyttölaitteilla langanmuodostusjousikoneen sijaan.

Volute ja Serpentine Springs

Kaksi harvinaisempaa, mutta silti relevanttia tyyppiä täydentää erikoisluokan. Kierrejouset ovat litteitä nauhat, jotka on kierretty kartiomaiseen muotoon ja toimivat kuten puristusjousi, jolla on erinomainen nurjahduskestävyys, jota on perinteisesti käytetty raskaiden ajoneuvojen jousituksissa. Käärmejouset on muodostettu jatkuvasta pyöreän langan siksakista, ja ne olivat aikoinaan yleisiä pehmustetuissa istuimissa, ja niiden arvioitiin jakavan kuorman tasaisesti laajalle istuinkaukalolle sen sijaan, että se keskittyisi muutamaan pisteeseen.

Materiaalit ja miten jousikone muotoilee ne

Valmistettavan jousen tyyppi määrää yleensä, mikä lankaseos on järkevä, ja jokainen seos käyttäytyy eri tavalla, kun se syötetään jousikoneen läpi.

Hiiliteräs (musiikkilanka) — oletusvalinta puristus- ja jatkojousille, joissa korkea vetolujuus ja väsymiskestävyys ovat tärkeämpiä kuin korroosionkestävyys
Ruostumaton teräs (302/304/316) — valittu vääntö- ja puristusjousiin, jotka ovat alttiina kosteudelle, kemikaaleille tai elintarvikkeiden kanssa kosketuksiin joutuville ympäristöille
Kromipii ja kromivanadiinilejeeringit - käytetään korkean jännityksen ja korkeiden lämpötilojen sovelluksissa, kuten venttiilijousissa ja iskunkestävässä vääntöjousessa
Berylliumkupari ja fosforipronssi — valittu sähkökosketusjousiin, joissa jousien käyttäytymisen ohella vaaditaan johtavuutta
Inconel ja muut nikkeliseokset — varattu jousille, joiden on säilytettävä ominaisuutensa korkeissa lämpötiloissa, jotka ylittävät sen, mitä hiiliteräs kestää

Langan halkaisija ja jousiindeksi

Kaksi ulottuvuutta hallitsevat jousen käyttäytymistä enemmän kuin mikään muu yksittäinen muuttuja: langan halkaisija ja jousiindeksi, kelan halkaisijan suhde langan halkaisijaan. Paksumpi lanka lisää jäykkyyttä jyrkästi, koska jousinopeus skaalautuu langan halkaisijan neljännellä potenssilla, kun taas alhainen jousiindeksi (tiukka kela suhteessa lankaan) lisää jännityskeskittymää kunkin kelan sisäpuolella ja tekee jousesta vaikeampaa muodostaa tarkasti. Useimmat käytännölliset mallit pitävät jousiindeksin välillä noin 4-12; Tätä tiukemmin kierretyt jouset vaativat erityistä huolellisuutta työkaluissa ja jännityksenkorjauksessa, kun taas löysemmin kierretyt jouset sotkeutuvat ja soljuvat helpommin.

Kuinka jousikone kompensoi materiaalia

CNC-jousikone muuttaa kelausnopeuttaan, langansyöttönopeutta ja muodostustapin painetta ladatusta seoksesta riippuen, koska kovempi lanka tarvitsee enemmän muovausvoimaa, mutta joustaa edelleen takaisin, kun työkalu vapauttaa sen, jota kutsutaan elastiseksi palautumiseksi. Suuren volyymin tuotantoon rakennetut koneet tyypillisesti kompensoivat tämän palautumisen automaattisesti ylimuovaamalla jokaista kelaa lasketun marginaalin verran, mikä on yksi syy, miksi automaattinen kelaus on suurelta osin korvannut manuaalisen penkkimuodostuksen prototyyppimäärien lisäksi. Nykyaikaiset servokäyttöiset jousikoneet kirjaavat nämä kompensointitiedot erää kohden, mikä helpottaa tarkan kelan geometrian toistamista seuraavan kerran, kun samaa lankasarjaa ajetaan.

Jousen suunnittelu todelliseen kuormakoteloon

Jousityypin valinta on vasta ensimmäinen askel. Koon määrittäminen todellista sovellusta varten perustuu yleensä kolmeen toisiinsa liittyvään tavoitteeseen: jousen nopeus (kuinka paljon voima muuttuu taipumayksikköä kohti), suurin turvallinen jännitys täydellä taipumalla ja jaksojen lukumäärä, jonka jousi tarvitsee selviytyäkseen ennen kuin väsymys tulee huolestuneeksi.

Kevätkurssi

Jousinopeus kuvaa, kuinka jäykältä jousi tuntuu – jokaista lisäpoikkeamayksikköä varten tarvittavan lisävoiman. Kierrejousella nopeus nousee langan halkaisijan mukaan ja laskee kelan halkaisijan tai aktiivisten kelojen lukumäärän kasvaessa. Kaksi jousta voivat näyttää lähes identtisiltä ja niillä on silti hyvin erilaiset nopeudet, jos toisella on hieman suurempi kelan halkaisija tai kaksi aktiivisempaa kelaa kuin toisella, minkä vuoksi jousinopeus, ei vain fyysiset mitat, on määrä, joka tulisi määrittää ja tarkistaa.

Väsymys, käyttöikä ja käyttöjakso

Jouset, jotka pyörivät satunnaisesti, kuten salpajousi, joka avataan muutaman kerran päivässä, voidaan suunnitella runsaalla jännitysmarginaalilla ja kestävät todennäköisesti kauemmin niiden ympärillä olevasta tuotteesta. Jatkuvasti pyörivät jouset, kuten venttiilijousi, joka laukeaa tuhansia kertoja minuutissa, on suunniteltava väsymiskäyrää vastaan yksittäisen jännityshuippuarvon sijaan, koska toistuva kuormitus selvästi materiaalin lopullisen lujuuden alapuolella voi silti lopulta aiheuttaa halkeaman alkamisen ja kasvamisen. Karkeana ohjeena voidaan todeta, että huippukäyttöjännityksen pitäminen alle 45-50 prosentissa langan vetolujuudesta on yleinen lähtökohta jousiin, joiden odotetaan kestävän miljoonia jaksoja, vaikka oikea luku riippuu aina tietystä seoksesta ja pinnan viimeistelystä.

Pintakäsittelyt, jotka pidentävät väsymyksen kestoa

Haalari on yleisimmin käytetty hoito puristus- ja vääntöjousien väsymisiän pidentämiseen. Pienen pyöreän väliaineen polttaminen langan pintaan muodostaa matalan puristusjäännösjännityksen kerroksen, joka vastustaa vetojännitystä, joka muuten aiheuttaisi väsymishalkeaman pinnassa. Jousille, joihin kohdistuu korkean kierroksen ja rasituksen huolto – autojen venttiilijouset ovat klassinen esimerkki – lyöminen voi merkittävästi pidentää käyttöikää verrattuna samankokoiseen leikkaamattomaan jouseen.

Jousikoneen sisällä: kelasta valmiiseen osaan

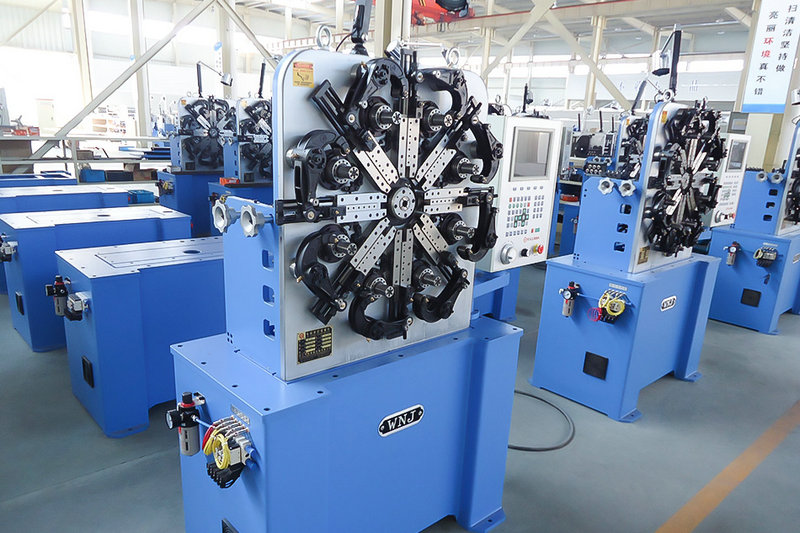

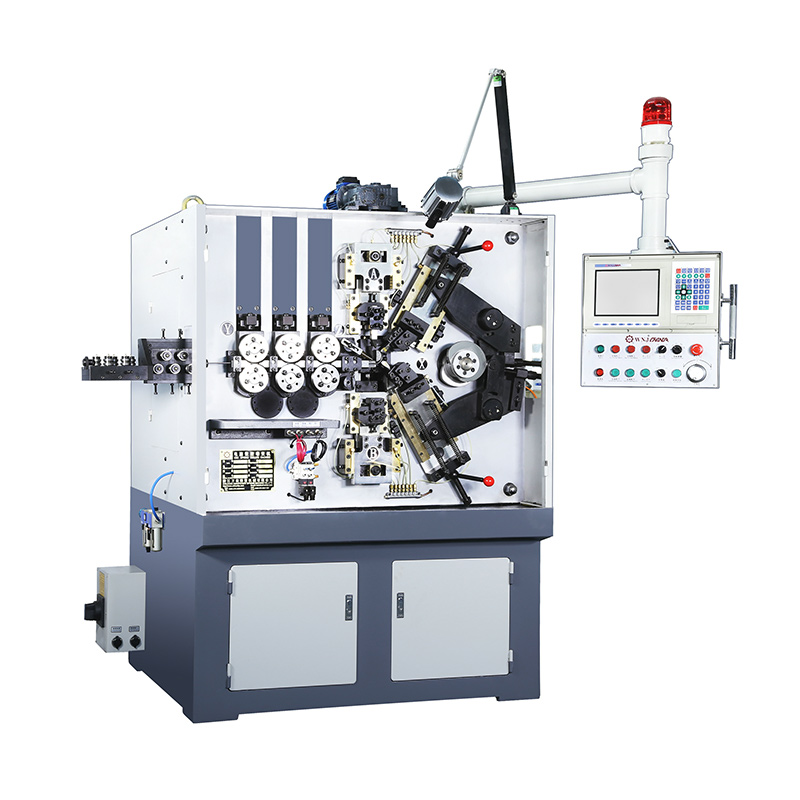

Nykyaikainen CNC-jousikone muuttaa raakalankakelan valmiiksi, lämpökäsitellyksi jouseksi koordinoiduissa vaiheissa, joita kaikkia ohjataan ohjelmoidun servoliikkeen avulla vanhempien laitteiden mekaanisten nokkien sijaan.

Langan suoristus — lanka kulkee rullien läpi, jotka poistavat kelaamisesta jäljelle jääneen kaarevuuden, koska mikä tahansa jäännöskäyrä heittäisi pois kelan nousun ja halkaisijan
Ruokinta — tarkkuussyöttörullat kuljettavat mitatun langan pituuden kullekin kelalle servoohjauksella, joka mahdollistaa nousun muuttamisen säädettävän nousun jousien keskikelan
Kiertyminen tai taivutus - muotoilutyökalu (kara, tappi tai kara) muotoilee langan kelaksi, koukuksi tai taivutetuksi jalan jousityypistä riippuen
Pitch-säätö — erillinen työkalu ohjaa kelojen välistä etäisyyttä niiden muodostuessa, mikä mahdollistaa sen, että yksi kone voi tuottaa tiiviitä, avoimia tai vaihtelevan nousun keloja samasta langasta
Katkaisu — leikkaustyökalu erottaa valmiin jousen langansyötöstä tarkasti ohjelmoidulla pituudella
Stressiä lievittävä - matalan lämpötilan lämpökäsittely rentouttaa kelauksen aikana syntyvää jäännösjännitystä pehmentämättä langan sydämen kovuutta
Toissijainen viimeistely — hiotaan neliöpäitä, haalataan ja levitetään suojapinnoite, riippuen jousen käyttöympäristöstä

CNC-jousikoneet vs. nokkakäyttöiset kelat

Vanhemmat nokkakäyttöiset kelauskoneet käyttävät fyysisiä nokkoja ja mekaanisia pysäyttimiä kaltevuuden ja pituuden säätämiseksi, mikä tarkoittaa, että jousen rakenteen muuttaminen edellyttää fyysisten työkalujen vaihtamista. CNC-jousikone korvaa suurimman osan mekaanisista nokista itsenäisesti ohjelmoiduilla servoakseleilla, joten vaihtaminen jousimallien välillä – mukaan lukien täysin erilaiset tyypit, kuten siirtyminen puristusjousikäytöstä vääntöjousiajoon – on suurelta osin uuden ohjelman lataamista ja työkalujen säätämistä koneen uudelleenrakentamisen sijaan. Tämä joustavuus on yksi tärkeimmistä syistä, miksi pienet ja keskimääräiset kevätajot ovat tulleet paljon kustannustehokkaammiksi viimeisen kahden vuosikymmenen aikana.

Kukin jousityyppi näkyy toimialan mukaan

Tyypilliset kevätvalinnat yleisillä toimialoilla ja jokaisen valinnan perustelut
Teollisuus	Tyypillisiä jousityyppejä	Miksi tuo tyyppi
Autoteollisuus	Puristus, vääntö, levy	Korkean kierron venttiili- ja kytkinsovellukset tarvitsevat ruiskutetut puristusjouset; levyjouset kestävät suuren kuorman lyhyessä aksiaalisessa tilassa
Huonekalut ja kodinkoneet	Puristus, laajennus, jatkuva voima	Lepotuolimekanismit ja vetolaatikoiden liukuvälineet tarvitsevat tasaista, kohtuullista jaksovoimaa tasaisella tai kevyesti nousevalla nopeudella
Elektroniikka ja liittimet	Aalto, pieni puristus	Rajoitettu sisäinen välys suosii matalaprofiilisia aaltojousia koskettimen esijännitystä varten
Maatalous ja raskaat kalusto	Puristus, vääntö	Halkaisijaltaan suurien, raskaiden jousien on kestettävä iskukuormitus ulkona, suosien korroosionkestäviä pinnoitteita
Lääketieteelliset laitteet	Puristus, pidennys, vääntö (pienikokoinen)	Ruostumatonta lankaa suositellaan puhdistettavuuden vuoksi, ja langan halkaisijat ovat hyvin pieniä

Pinnoitteet, korroosiosuojaus ja viimeistely

Jousen materiaalivalinta kestää useimpien korroosionkestävyyden, mutta pinnoitteet ja viimeistelyt lisäävät toisen suojakerroksen ja voivat muuttaa myös jousen ulkonäköä ja kitkaominaisuuksia.

Sinkki ja sinkki-nikkelipinnoitus — taloudellinen vaihtoehto hiiliteräsjousille, joita käytetään kuivissa tai lievästi kosteissa ympäristöissä
Fosfaattipinnoite öljyllä - yleinen auto- ja teollisuusjousissa, joissa mattapinta ja kevyt voitelu auttavat vähentämään kelojen välistä kulumista
Jauhemaalaus — käytetään suurempiin jousiin, joissa värillä, paksuudella ja kulutuskestävyydellä on enemmän merkitystä kuin pinnoitteen absoluuttinen vähimmäispaksuus
Passivointi — ruostumattomiin teräsjousiin sovellettu kemiallinen käsittely, jolla poistetaan pinnan rautakontaminaatio ja palautetaan seoksen luonnollinen korroosionkestävyys muodostamisen jälkeen

Pinnoitteen paksuudella on enemmän merkitystä kuin miltä se saattaa vaikuttaa lähitoleranssin jousien kohdalla, sillä ohutkin pinnoitekerros muuttaa tehollisen langan halkaisijaa hieman ja voi muuttaa jousinopeutta hyvin pienissä jousissa. Jousille, joilla on tiukat nopeustoleranssit, testaus tehdään yleensä pinnoituksen jälkeen eikä ennen, joten raportoidut arvot kuvastavat osaa sellaisena kuin se tosiasiallisesti asennetaan.

Yleiset jousivirheet ja niiden syyt

Epäjohdonmukainen nousu- tai kelaväli

Epätasainen kelaväli johtuu yleensä langasta, jota ei ole suoristettu täysin ennen kelaamista, kuluneisiin syöttöteloihin, jotka luistavat langan pinnalla, tai kalibroinnista pois ajautuneeseen nousutyökaluun. CNC-jousikoneessa tämä havaitaan usein varhaisessa vaiheessa itse kelausasemaan sisäänrakennetun linjan nousun mittauksen avulla.

Ennenaikainen väsymyshäiriö

Useimmat väsymishalkeamat alkavat pintavioista – naarmuista, korroosion aiheuttamasta kuopasta tai jännityskeskittymisestä mutkassa tai koukussa – eikä sileän kelan keskeltä. Pinnan viimeistelyn parantaminen, lyönnin lisääminen tai terävän koukun säteen uudelleensuunnittelu ovat tavallisia korjauksia, kun väsymisvikakuvio on tunnistettu.

Pysyvä setti

Pysyvä sarja kuvaa jousta, joka ei enää palaa alkuperäiseen vapaaseen pituuteensa taipumisen jälkeen, yleensä siksi, että se on jännittynyt materiaalin kimmorajan yli - usein puristumisesta kiinteään korkeuteen toistuvasti tai koska se toimii korkeammassa lämpötilassa kuin lankaseos oli mitoitettu. Oikea jännityksenpoisto kelauksen jälkeen vähentää jähmettymisriskiä lieventämällä jäännösmuovausjännitystä ennen kuin jousi näkee ensimmäisen työjaksonsa.

Kustannustekijät tuotantojousien hankinnassa

Kourallinen muuttujia yleensä ohjaa suurimman osan kevättarjousten välisestä kustannuserosta riippumatta siitä, mitä tyyppiä tuotetaan.

Lanka materiaali — ruostumattomat ja erikoismetalliseokset maksavat huomattavasti enemmän kiloa kohti kuin hiiliteräs ja yleensä kelautuvat hitaammin jousikoneen kiertonopeudella
Toissijaiset toiminnot — hionta, haulilastaus ja pinnoitus lisäävät kukin erillisen prosessivaiheen ja käsittelykustannukset raakakelauksen lisäksi
Toleranssivaatimukset — Tiukat kuormitus- ja nopeustoleranssit vaativat usein hitaampia kelausnopeuksia ja useammin suoritettavaa tarkastusta
Tilausmäärä — työkalu- ja asennuskustannukset ovat suurelta osin kiinteät ajoa kohden, joten kappalekohtainen hinta laskee jyrkästi tilausmäärän kasvaessa

Kun verrataan eri toimittajien tarjouksia, on hyvä kysyä tarkasti, kuinka kuormitus ja nopeus tarkistetaan – useimmat hyvämaineiset tuottajat testaavat näytteen jokaisesta tuotantoerästä voima-siirtymätesterillä sen sijaan, että luottaisivat pelkästään mittatarkistuksiin, koska kaksi jousta voivat mitata identtisesti ja silti toimia eri tavalla, jos langan kovuus vaihtelee hieman lankaerien välillä.

Jousen tyypin sovittaminen kuormaan

Nopein tapa kaventaa jousityyppiä on kysyä, mihin suuntaan voimaa kohdistetaan ja kuinka paljon aksiaalista tilaa on käytettävissä:

Työntövoima yhtä akselia pitkin, käytettävissä kohtalainen tila - puristusjousi
Vetovoima yhtä akselia pitkin — jatkojousi
Pyörimisvoima akselin ympäri - vääntöjousi
Aksiaalinen voima, mutta erittäin vähän puristettua korkeutta saatavilla - aaltojousi tai pinotut levyjouset
Voiman on pysyttävä tasaisena pitkän matkan ajan – jatkuva voimajousi

Usein kysytyt kysymykset

Mikä on yleisin jousityyppi?

Puristusjouset ovat laajimmin valmistettu tyyppi, koska suora työntövoima kattaa suurimman osan mekaanisista ja kuluttajasovelluksista kynistä patjan ytimiin.

Miten puristusjousi eroaa jatkojousesta?

Puristusjousi vastustaa puristamista ja sen kelat istuvat erillään levossa, kun taas jatkojousi vastustaa venytystä ja sen kelat istuvat tiukasti yhdessä levossa, yleensä koukku- tai silmukkapäillä asennusta varten.

Voiko yksi jousikone tuottaa useamman kuin yhden jousityypin?

Kyllä. Useimmat nykyaikaiset CNC-jousikoneet ohjelmoidaan uudelleen sen sijaan, että niitä rakennetaan uudelleen mekaanisesti, jotta voidaan vaihtaa puristuksen, venytyksen ja vääntömuovauksen välillä, koska ero johtuu työkalujen muutoksista ja päivitetyistä kelaus-, nousu- ja taivutusparametreista ohjausohjelmistossa.

Miksi jotkut jouset rikkoutuvat koukuissa tai jaloissa kelan rungon sijaan?

Taivutukset keskittävät jännitystä paljon enemmän kuin tasaisesti kierretty kela, joten jatkojousien koukut ja vääntöjousien jalat ovat tyypillisesti ensimmäinen vikakohta toistuvassa pyöräilyssä, minkä vuoksi koukun ja jalan geometria saa yhtä paljon suunnittelua kuin itse kela.

Korvaavatko aaltojouset todella kierrejouset samassa tilassa?

Useimmissa jälkiasennustapauksissa kyllä – aaltojousi voi tuottaa vertailukelpoisen voiman kierrepuristusjouseseen samalla kun se kestää noin kolmanneksen tai puolet puristetusta korkeudesta, minkä vuoksi ne ovat yleisiä laakeri- ja liitinmalleissa, joissa tilaa on rajoitettu.

Mikä on kevätindeksi ja miksi sillä on merkitystä?

Jousiindeksi on kelan halkaisijan suhde langan halkaisijaan. Matala indeksi tarkoittaa tiukasti kierrettyä jousta, jossa on suurempi jännityspitoisuus kelan sisäreunassa, kun taas korkea indeksi tarkoittaa löyhästi kierrettyä jousta, joka on helpompi muodostaa, mutta joka on herkempi lommahdukselle ja sotkeutumiselle – useimmat käytännölliset mallit pysyvät keskialueella valmistettavuuden ja suorituskyvyn tasapainottamiseksi.

Onko haulinpoistolla todella mitattavissa olevaa eroa kevätelämässä?

Kyllä, jousille, jotka näkevät suuren jännityksen ja suuren syklin kuormituksen. Langan pintaan kohdistuva puristusjäännösjännitys vastustaa vetojännitystä, joka aiheuttaa väsymishalkeamia, minkä vuoksi haulileikkaus on vakiokäytäntö vaativissa sovelluksissa, kuten autojen venttiilijousissa, vaikka se lisää toissijaisen prosessivaiheen.

Miksi sama jousirakenne joskus käyttäytyy eri tavalla tuotantoerien välillä?

Langan kovuus ja halkaisija voivat vaihdella hieman myllyerien välillä jopa hyväksytyllä toleranssialueella, minkä vuoksi johdonmukaiset tuottajat testaavat näytteen jokaisesta erästä voima-siirtymätesterillä sen sijaan, että olettaisivat, että mittojen mukaisuus yksin takaa tasaisen kuorman ja nopeuden.
