Vääntöjousen suunnittelu: yhtälöt, materiaalit ja koneopas

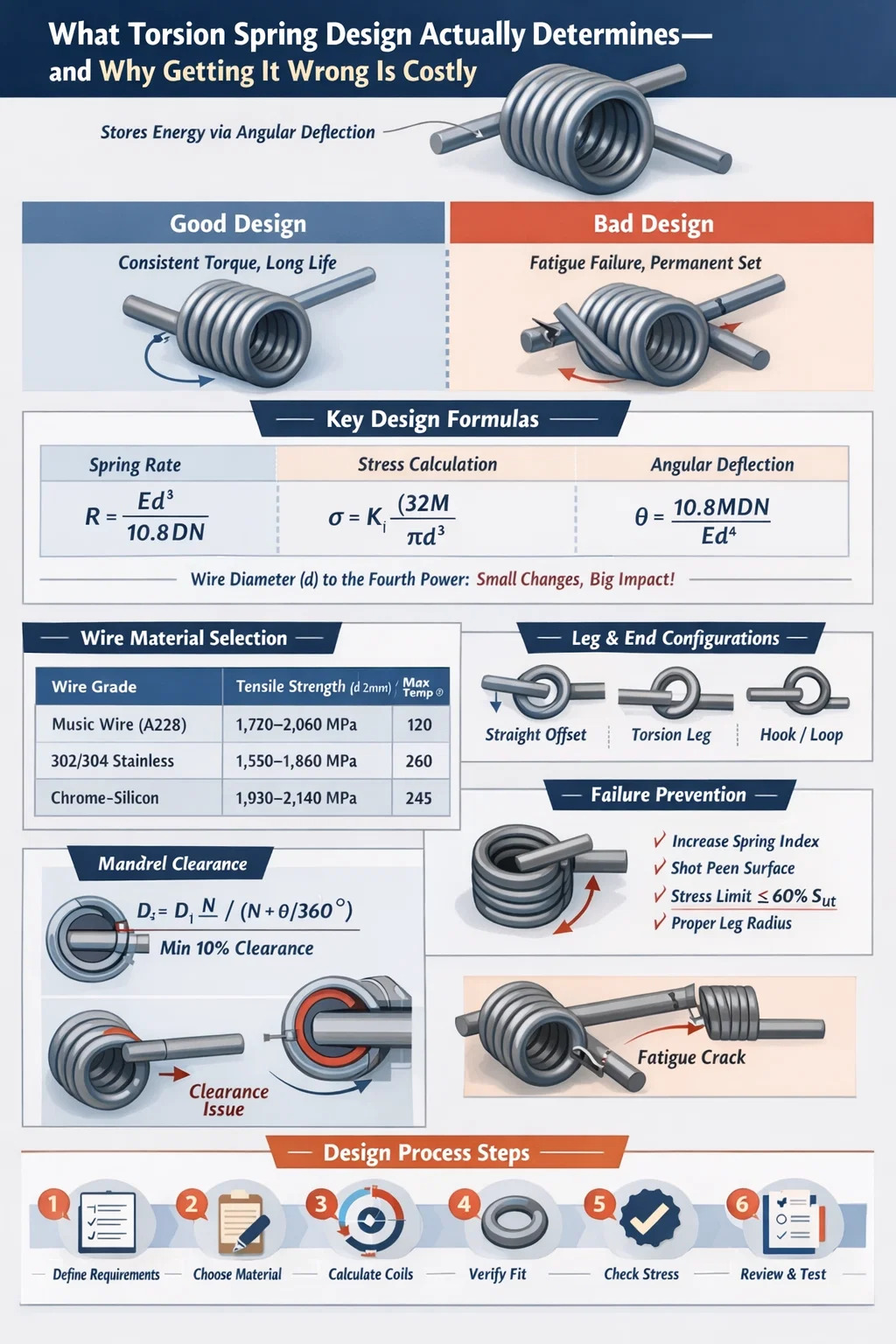

Mitä vääntöjousen suunnittelu todella määrittää – ja miksi sen vääristäminen on kallista

Vääntöjousen suunnittelu on prosessi, jossa määritellään geometria, materiaali, kuormitusominaisuudet ja valmistustoleranssit jouselle, joka varastoi energiaa kulmapoikkeaman kautta lineaarisen puristuksen tai venymisen sijaan. Suunnittele oikea, ja jousi tuottaa tasaisen vääntömomentin tuhansien – tai miljoonien – syklien aikana. Ymmärrät sen väärin, ja kohtaat ennenaikaisen väsymisvian, pysyvän säädön tai arvaamattomia vääntömomenttikäyriä, jotka tuhoavat alavirran mekanismin.

Kriittisin suunnittelutulos on jousinopeus (vääntömomentti per kiertoaste) , ilmaistaan tyypillisesti N·mm/° tai lb·in/°. Kaikki muut parametrit - langan halkaisija, kelan halkaisija, aktiivisten kelojen lukumäärä, jalan geometria, päätykokoonpano - syötetään tähän numeroon. Vääntöjousikone pystyy tuottamaan vain sen, mitä suunnittelussa on määritelty, joten suunnitteluvaiheen tarkkuus eliminoi tuotantolattian kalliit jälkityöt.

Tässä artikkelissa käydään läpi koko suunnitteluprosessi: perusyhtälöistä ja materiaalin valinnasta vääntöjousikoneiden asettamiin valmistusrajoituksiin, yleisiin vikatiloihin ja käytännöllisiin toleranssistrategioihin, joita käytetään suurivolyymeissä.

Suunnitteluyhtälöt, jotka jokaisen insinöörin on tiedettävä

Vääntöjousien suunnittelu perustuu vakiintuneisiin mekaanisiin yhtälöihin. Niiden ymmärtäminen ei ole valinnaista – ne määrittävät, kestääkö jousi käyttöikänsä vai epäonnistuuko se muutaman tuhannen syklin aikana.

Kevätkorkokaava

Kulmajousinopeus R lasketaan seuraavasti:

R = Ed⁴ / (10,8 D N)

Missä E on kimmomoduuli (MPa), d on langan halkaisija (mm), D on kelan keskihalkaisija (mm) ja N on aktiivisten kelojen lukumäärä. Kovavedetylle hiiliteräslangalle, E ≈ 196 500 MPa; ruostumattomalle teräkselle 302/304, E ≈ 193 000 MPa; kromi-pii (SAE 9254), E ≈ 201 000 MPa.

Huomaa, että langan halkaisija näkyy neljänteen potenssiin. d:n lisääminen vain 10 % nostaa jousikorkoa noin 46 %. Tästä syystä langan halkaisija on herkin muuttuja missä tahansa vääntöjousimallissa – pienellä toleranssipoikkeamalla on suuri vaikutus lopulliseen jousen nopeuteen.

Stressilaskenta ja Wahl-korjauskerroin

Vääntöjousilangan taivutusjännitys on:

σ = K_i × (32M) / (πd³)

Missä M on kohdistettu momentti (N·mm), d on langan halkaisija ja K_i on sisemmän kuidun jännityksen korjauskerroin (kutsutaan myös Wahl-tekijäksi vääntöjousille). K_i ottaa huomioon kaarevuusvaikutukset ja se määritellään seuraavasti:

K_i = (4C² - C - 1) / (4C(C - 1))

Missä C on jousiindeksi = D/d. Jos jousiindeksi on 6 (yleinen arvo), K_i ≈ 1,24. Kireällä kelalla, jonka C = 4, K_i nousee noin arvoon 1,40. Tämä tarkoittaa, että tiukasti kierretty jousi näkee 13 % suuremman jännityksen sisäkuidussa samalla momentilla – merkittävä ero, kun väsymisikä on suunnittelurajoite.

Kulmapoikkeama kuormituksen alaisena

Kokonaiskulmapoikkeama θ (asteina) on:

θ = 10,8 M D N / (E d4)

Tämä yhtälö on käänteinen jousinopeuskaavalle. Se kertoo kuinka paljon jousi pyörii annetulla vääntömomentilla. Autojen ovien saranoiden tai ikkunansäätimien kaltaisissa sovelluksissa tarkan taipumakulman tunteminen kullakin vääntömomenttitasolla on kriittinen mekanismien pakkaamisessa.

Muutos kelan halkaisijassa taipuman alaisena

Yksi ominaisuus, joka on ainutlaatuinen vääntöjousille: kelan halkaisija muuttuu jousen kiertyessä tai vapautuessa. Kierrettäessä sulkemissuuntaan (kelat kiristyvät), keskihalkaisija pienenee. Uusi keskihalkaisija D₂ on:

D2 = D1N / (N 6/360°)

Jouselle, jossa on 8 aktiivista kelaa, jotka pyörivät 90°, D2 = D1 × 8 / 8,25 = 0,970 × D1 - 3 %:n vähennys. Jos jousi toimii tuurnan päällä, suunnittelijan on varmistettava, että D2 tarjoaa edelleen riittävän välyksen; häiriöt suurimmalla taipumalla aiheuttavat katastrofaalisia vääntömomenttipiikkejä ja ennenaikaisia ​​vikoja. Normaali suunnittelukäytäntö on ylläpitää vähintään 10 % välys taipuneen sisäkelan halkaisijan ja tuurnan ulkohalkaisijan välillä .

Materiaalin valinta: vastaa lankalaatua sovelluksen vaatimuksiin

Materiaalivalinta on erottamaton vääntöjousisuunnittelusta. Langan on tarjottava vaadittu vetolujuus, kestävyysraja ja korroosionkestävyys koko käyttölämpötila-alueella, samalla kun se on yhteensopiva vääntöjousikoneen muotoiluominaisuuksien kanssa.

Useimpiin teollisiin sovelluksiin – oven saranat, salvat, kelauslaitteet ja sähköliittimet – musiikkijohto (ASTM A228) on oletusvalinta . Sen korkea vetolujuus ja tasainen pinnanlaatu kestävät yli 500 000 syklin kestävyyttä rasitustasoilla, jotka ovat jopa 70 % lopullisesta vetolujuudesta. Kovavedetty lanka maksaa 10–15 % vähemmän, mutta sillä on karheampi pintakäsittely ja suurempi vetolujuuden vaihtelu, mikä tekee siitä sopivamman staattisiin tai matalakiertoisiin sovelluksiin.

Kromi-piilanka, vaikka se onkin kalliimpi, on vakiovalinta autojen venttiilijousiin ja jarrujen palautusjousiin, kun käyttölämpötila on 200–240 °C ja jännityksen rentoutuminen on minimoitava. Se on myös vaativampi vääntöjousikoneelle, koska sen korkeampi kovuus nopeuttaa työkalujen kulumista – tämä tekijä on keskusteltava valmistajan kanssa suunnittelun tarkastelun yhteydessä.

Fosforipronssia ja berylliumkuparia esiintyy sähköliittimien jousissa, joissa johtavuudella on merkitystä mekaanisen suorituskyvyn rinnalla. Erityisesti berylliumkupari, vaikka se on kallis, saavuttaa vetolujuuden, joka on lähes 1 400 MPa, ja säilyttää erinomaisen säätövastuksen, mikä tekee siitä sopivan tarkkuusinstrumentteihin, joilla on tiukat vääntömomentin toleranssit pitkän käyttöiän aikana.

Jalan ja pään kokoonpano: Usein aliarvioitu, aina kriittinen

Vääntöjousen päätykonfiguraatio – miten jalat on muotoiltu, missä ne koskettavat yhteenliittyviä osia ja mitä geometriaa ne noudattavat – vaikuttaa suoraan kolmeen asiaan: aktiivisten käämien tehokkaaseen määrään, jännityskeskittymiseen jalka-rungon liitoksessa ja siihen, mitä vääntöjousikoneisto voi realistisesti muodostaa.

Yleiset päätetyypit ja niiden vaihtokaupat

• Suorat offset-jalat – Yleisin. Jalka ulottuu tangentiaalisesti vartalosta. Helppo muotoilla CNC-vääntöjousikoneella; osuus aktiivisen kelan määrästä noin puolet jalan pituudesta.
• Suorat vääntöjalat (radiaaliset) — Jalka ulottuu säteittäisesti sisään- tai ulospäin. Yksinkertaisempi asentaa koneeseen, mutta se luo monimutkaisemman jännityksen jakautumisen mutkan siirtymäkohdassa.
• Koukut ja silmukat — Käytetään, kun jousen on kiinnitettävä tappiin tai akseliin ilman toissijaista kiinnitystä. Koukun geometria voidaan muotoilla tarkasti CNC-vääntöjousikoneella, mutta se vaatii työkalujen vaihtoa ja lisää syklin aikaa 8–15 % monimutkaisuudesta riippuen.
• Lyhyet ja pitkät tangentiaaliset jalat — Jalan pituus vaikuttaa siihen, kuinka paljon vääntömomenttia siirretään kuormituspisteeseen ja kuinka jousi kohdistuu kokoonpanossa. Pidemmät jalat lisäävät vipuvartta ja vähentävät tietyn vääntömomentin saavuttamiseen tarvittavaa voimaa, mutta ne lisäävät myös taivutusjännitystä jalan juuressa.
• Ristikeskitty (kaksoisvääntö) — Kaksi keskeltä yhdistettyä vääntöjousirunkoa, kierretty vastakkaisiin suuntiin. Käytetään, kun vääntömomentin on oltava symmetrinen ja tilarajoitukset estävät kaksi erillistä jousta. Monimutkainen asentaa vääntöjousikoneeseen; tyypillisesti varattu suuriin auto- tai teollisuussovelluksiin, joissa työkaluinvestointi on perusteltua.

Jalkojen aktiivinen kela

Aktiivisten kelojen tehollinen lukumäärä N_a sisältää haaroista tulevan panoksen. Suorille jaloille standardilikiarvo lisää L/(3πD) kehon kelamäärään, missä L on molempien jalkojen kokonaispituus. Jouselle, jonka keskimääräinen kelan halkaisija on 20 mm ja kaksi 30 mm jalkaa, tämä lisää noin 30/(3π×20) ≈ 0,16 kelaa – pieni mutta ei-triviaali korjaus, kun vaaditaan tiukkoja jousinopeuden toleransseja (±5 % tai parempi).

Tämän korjauksen huomiotta jättäminen johtaa systemaattisiin jousinopeusvirheisiin, jotka ilmenevät ensimmäisen artikkelin tarkastuksen aikana, mikä vaatii kelojen määrän säätöjä ja lisäaikaa CNC-vääntöjousikoneen asennukseen.

Miten Vääntöjousikone Muotoilee sitä, mikä on valmistettavaa

Vääntöjousikone – erityisesti CNC-kelauskone, jossa on vääntöjousiominaisuus – muodostaa lankaa taivuttamalla sitä kelauskaran ympärille samalla kun muotoilee jalkoja ja päätypiirteitä. Suunnitteluvaiheessa ennen työkalujen leikkaamista on tärkeää ymmärtää, mitä kone voi tehdä ja mitä ei.

Johdon halkaisija-alue ja jousiindeksin rajoitukset

Tavalliset CNC-vääntöjousikoneet käsittelevät lankojen halkaisijat noin 0,10 mm - 16 mm koneluokasta riippuen. Aloitustason CNC-kelaimet 0,3–3,5 mm; raskaan teollisuuden koneet käsittelevät 3–16 mm lankaa. Jousiindeksi (D/d) on käytännössä rajoitettu välille 4–16 useimmissa tuotantoajoissa:

• C alle 4: Kela on liian tiukka; vääntöjousikone kamppailee saavuttaakseen tasaisen nousun, ja suuri kaarevuus lisää dramaattisesti sisäkuidun jännitystä. Jouset, joiden C < 4, väsyvät melkein aina ennenaikaisesti kelan sisäpinnalla.
• C yli 16: Kela on löysä ja lanka taipumus nurjahtaa muotoilun aikana. Mittojen toistettavuus kärsii – kelan halkaisijan vaihtelu ±3–4 % on tyypillistä C = 16:n yläpuolella verrattuna ±1 %:iin, joka saavutetaan arvolla C = 6–10.

Vääntöjousikonetuotannon suloinen paikka on C = 6 - C = 12 , jossa muovausvoimat ovat hallittavissa, työkalujen kuluminen on ennakoitavissa ja mittatoleranssit ovat saavutettavissa suurilla tuotantonopeuksilla.

CNC-vääntöjousikoneen ominaisuudet: akselit ja tarkkuus

Nykyaikaiset CNC-vääntöjousikoneet - kuten Wafiosin, Numalliancen tai Simplexin - toimivat 4-8 ohjatulla akselilla. Keskeisiä ominaisuuksia ovat:

• Ohjelmoitava jalkakulma 0,1°:n välein, mikä mahdollistaa kahden jalan välisen alkuperäisen kulman (vapaa kulma) tarkan hallinnan
• Langansyöttönopeus jopa 200 m/min nopeissa koneissa halkaisijaltaan pienille langoille, mikä tarkoittaa 100–300 jousta minuutissa yksinkertaisten geometrioiden tuotantoa
• Automaattinen takaisinjoustokompensointi, jossa koneen ohjausohjelmisto esitaivuttaa langan tavoitekulman yli ottaakseen huomioon elastisen palautumisen – kriittistä ±2°:n tai paremman vapaan kulman toleranssin saavuttamiseksi
• Joissakin kehittyneissä järjestelmissä linjassa tapahtuva vääntömomentin mittaus, jossa jousi testataan välittömästi muotoilun jälkeen ja toleranssin ulkopuolella olevat osat hylätään automaattisesti

Vapaa kulma - kahden jalan välinen kulma kuormittamattomassa tilassa - on yksi haastavimmista parametreista, joita voidaan hallita. Vapaan kulman toleranssi ±3° - ±5° on vakiotuotantokyky; ±1° - ±2° on saavutettavissa huippuluokan CNC-vääntöjousikoneilla ja prosessin pätevyydellä, mutta korkeammalla kappalehinnalla. Suunnittelijoiden tulee määrittää tiukin toleranssi, jota he todella tarvitsevat, ei tiukinta, jonka he uskovat olevan mahdollista – vapaan kulman toleranssin ylimäärittely voi kaksin- tai kolminkertaistaa osakustannukset parantamatta tuotteen toimintaa.

Lämpökäsittely muotoilun jälkeen

Muodon jälkeen esikarkaistusta langasta (musiikkilanka, kovavedetty, ruostumaton) valmistetut vääntöjouset käyvät läpi matalan lämpötilan jännityksenpoistopaiston - tyypillisesti 175–230 °C:ssa 20–30 minuutin ajan. Tämä vähentää kelauksen aikana syntyviä jäännösjännityksiä, stabiloi vapaata kulmaa ja vähentää käyttöönoton aikana. Kromi-pii- ja kromi-vanadiinijouset muodostetaan hehkutetusta langasta ja sitten öljykarkaistu ja karkaistu lopulliseen kovuuteen kelauksen jälkeen, mikä antaa paremman hallinnan materiaalin ominaisuuksiin, mutta vaatii lisäprosessin vaiheita vääntöjousikonelinjalla.

Lämpökäsittelyn jälkeen levitetty haalari aiheuttaa puristusjäännösjännityksiä langan pintaan ja nostaa väsymiskestävyysrajaa 20–30 % käänteisessä taivutuksessa toimiville jousille. Vääntöjousille korkeasyklisissä sovelluksissa (yli 500 000 sykliä) on lähes aina määrätty haalari, vaikka se lisää 15–25 % osakustannuksiin, koska vaihtoehto – väsymisvika kentällä – on paljon kalliimpi.

Vääntöjousien väsymisanalyysi ja käyttöiän ennustaminen

Väsymisvika on vääntöjousien hallitseva vikatila syklisessä kuormituksessa. Se alkaa kelan sisäpinnasta (jossa taivutusjännitys on suurin kaarevuuden vuoksi) tai jalka-rungon liitoksesta (jännityksen keskittymispiste). Väsymyselämän ennustaminen edellyttää sekä stressin amplitudin että keskimääräisen stressin ymmärtämistä.

Muokattu Goodmanin kevätväsymyksen kriteeri

Modifioitu Goodman-kriteeri liittää sallitun jännitysamplitudin σ_a keskimääräiseen jännitykseen σ_m:

σ_a / S_e σ_m / S_ut = 1

Missä S_e on kestävyysraja ja S_ut on lopullinen vetolujuus. Musiikkilangalle S_e ≈ 0,45 × S_ut kiillotetuille näytteille. Pintakäsittelyn korjauskertoimet vähentävät tämän noin 0,35–0,38 × S_ut:iin tuotantolangalle, jonka pintalaatu on vakio.

Gerber-paraabelia käytetään joskus vaihtoehtona Goodman-linjalle, koska se sopii paremmin empiiriseen jousiväsymystietoihin korkeilla keskirasitustasoilla. Goodman on kuitenkin konservatiivisempi ja suositaan turvallisuuskriittisissä sovelluksissa.

Käytännön stressisuhdetavoitteet

Käytännön vääntöjousisuunnittelussa seuraavat jännityssuhdetavoitteet tarjoavat luotettavan väsymissuorituskyvyn:

• Äärettömälle käyttöajalle (>10⁷ jaksoa): suurin taivutusjännitys ≤ 55–60 % S_ut
• >1×10⁶ syklille: maksimijännitys ≤ 65–70 % S_ut:sta
• Staattisissa sovelluksissa tai <10 000 syklissä: maksimijännitys ≤ 80 % S_ut:sta
• Jouset, joissa on haalari: sallitut rasitustasot kasvavat 15–20 % kaikissa luokissa

Nämä tavoitteet on laskettava jännityskorjatulla kaavalla Wahl-kertoimella. Nimellisen taivutusjännitysyhtälön soveltaminen ilman kaarevuuskorjausta aliarvioi langan todellisen jännityksen 15–35 % jousiindeksistä riippuen – mahdollisesti katastrofaalinen virhe korkeakierrossuunnittelussa.

Stressirentoutus ja pysyvä setti

Jatkuvan kuormituksen alaisena vääntöjousilla voi olla pysyvä kiinnitys – pysyvä muutos vapaassa kulmassa ajan myötä lankamateriaalin virumisen vuoksi. Pysyvä kovettumisaste on riippuvainen lämpötilasta ja tulee merkittäväksi yli 100 °C hiiliteräslangalle. Suurin sallittu jatkuva jännitys, joka on asetettu alle 2 %:iin 1 000 tunnin aikana huoneenlämmössä, on noin 65 % S_utista musiikkilangalle ja 70 % kromipiille.

Sovelluksissa, joissa jousi pidetään puristetussa asennossa (kuten monissa auto- ja laitemekanismeissa), suunnittelijan on varmistettava, että jatkuva jännitys suurimmalla taipumalla ei ylitä näitä rajoja. Jos näin ei tehdä, seurauksena on vääntömomentin heikkeneminen tuotteen käyttöiän aikana – yleinen kenttävalitus, joka juontaa juurensa suoraan vääntöjousen suunnittelun laiminlyöntiin.

Suvaitseva strategia: mitä määritellä ja mitä ei ylimääritettävä

Toleranssien määrittäminen vääntöjousipiirustuksessa on silloin, kun tekninen harkinta leikkaa valmistuskustannusten kanssa. Jokainen normaalia tuotantokapasiteettia tiukempi toleranssi vaatii lisäprosessin ohjausta, lisääntynyttä tarkastustiheyttä tai hitaampia vääntöjousikoneen kiertoaikoja – jotka kaikki lisäävät kustannuksia.

Tuotannossa saavutettavat standarditoleranssit

Tärkein oikein määritettävä toleranssi on vääntömomentti määritellyssä testikulmassa, ei jousinopeus erikseen. Vääntömomentin toleranssi tietyssä kulmassa on suoremmin sidoksissa tuotteen toimintaan – se kertoo valmistajalle tarkalleen, mitä jousen on toimitettava siinä liikkeen kohdassa, joka on kokoonpanon kannalta tärkeä. Pelkkä jousinopeus ei kerro tarinaa, jos vapaa kulma vaihtelee.

Yleinen ja tehokas lähestymistapa on määrittää: (1) vääntömomentti pienimmässä työkulmassa, (2) vääntömomentti suurimmassa työkulmassa ja (3) vapaa kulma laajalla toleranssilla. Tämä toiminnallinen erittely antaa vääntöjousikoneen käyttäjälle maksimaalisen vapauden optimoida muovausprosessia varmistaen samalla, että jousi toimii oikein kokoonpanossa.

Piirustukset, jotka estävät väärintulkinnat

Vääntöjousipiirustuksessa tulee aina määritellä:

• Tuulen suunta (oikea tai vasen) – kriittinen vääntöjousikoneen asennukselle ja vääntömomentin muodostumissuunnalle kokoonpanossa
• Mitataanko vääntömomentit ja kulmat karan ollessa paikallaan vai ilman
• Kuormitussuunta (sulkemis- tai avautumissuunta suhteessa haavan suuntaan)
• Pintakäsittely- ja pinnoitusvaatimukset (sinkitys, fosfaatti, passivointi)
• Tarvitaanko esiasetusta (ylipoikkeutus säädön vähentämiseksi) ja mihin kulmaan

Tuulen suunnan jättäminen pois piirustuksesta on yksi yleisimmistä ja kalleimmista virheistä vääntöjousien hankinnassa. Oikeanpuoleinen vääntöjousi, joka on kierretty sulkemissuuntaan, tuottaa kasvavan vääntömomentin sulkeutuessaan - jos kokoonpano vaatii sulkemismomentin vasemmanpuoleisesta jousesta, mekanismi toimii taaksepäin tai ei ollenkaan.

Yleiset vikatilat ja kuinka vääntöjousirakenne estää ne

Vikatilojen ymmärtäminen ei ole kuoleman jälkeistä suunnittelua, vaan se on suunnittelupanos. Jokainen vikatila liittyy tiettyihin suunnittelupäätöksiin, jotka voivat estää tai lieventää sitä.

Väsymishalkeilu kelan sisäpinnassa

Suurin vääntöjousen taivutusjännitys esiintyy kunkin kelan sisäkuidussa kaarevuusvaikutuksesta (Wahl-tekijän vangitsemassa). Väsymishalkeamat alkavat tästä ja etenevät poikittain langan halkaisijan poikki, mikä johtaa äkilliseen murtumaan. Ennaltaehkäisystrategiat:

• Suurenna jousiindeksiä K_i:n pienentämiseksi — siirtyminen arvosta C = 4 arvoon C = 6 vähentää sisäkuidun jännitystä noin 12 %
• Suorita pintakuviointia puristusjäännösjännityksen aikaansaamiseksi pintaan
• Vähennä huippujännitystä suuremmalla langan halkaisijalla tai pienemmällä kelan keskihalkaisijalla
• Varmista, että langan pinnassa ei ole saumoja, kierroksia ja kuoppia – nämä ovat jännityksen keskittymispisteitä, jotka lyhentävät merkittävästi väsymisikää

Pysyvä käyttöönotto

Asetus ilmenee vapaan kulman pienenemisenä ajan myötä, mikä vähentää työskentelykulmassa toimitettua vääntömomenttia. Perimmäinen syy on jatkuva jännitys, joka ylittää materiaalin kimmorajan käyttölämpötilassa. Ennaltaehkäisy: pidä jatkuva jännitys alle 65 % S_ut hiiliteräkselle, käytä esiasetettuja jousia (joita on esipoistettu suurimman työskentelykulman yli valmistuksen aikana suotuisten jäännösjännitysten aikaansaamiseksi) tai määritä korkeammasta seosteesta valmistettu lanka, jolla on parempi relaksaatiovastus.

Kelan häiriöt karaan

Kun jousi poikkeaa sulkemissuunnassa, kelan sisähalkaisija pienenee. Jos jousi on asennettu karan päälle, jonka välys on riittämätön, kelat koskettavat karaa aiheuttaen kitkaa, lämpöä ja arvaamattomia vääntömomenttipiikkejä. Vakavissa tapauksissa jousi tarttuu karaan kokonaan. Korjaus on rakenteeltaan yksinkertainen: laske kelan vähimmäissisähalkaisija suurimmalla taipumalla halkaisijan muutoskaavaa käyttäen ja varmista, että karan ulkohalkaisija on vähintään 10 % pienempi. Tämä edellyttää kuitenkin suunnittelijan tietävän maksimikäyttökulman suunnitteluvaiheessa.

Stressi keskittyminen jalkajuuressa

Siirtyminen kelan rungosta suoralle jalalle on geometrinen epäjatkuvuus, joka luo jännityskeskittymistä. Suuruus riippuu mutkan terävyydestä. Vähintään 1,5 d:n taivutussäde jalan juuressa on hyvä suunnittelukäytäntö — tätä pienemmät säteet lisäävät jännityskeskittymiskerrointa dramaattisesti. Kun vääntöjousikone muodostaa jalan, käyttäjä säätää työkalua tämän vähimmäissäteen saavuttamiseksi. Jos suunnittelija piirtää terävän kulman jalan juureen, kone tuottaa terävän kulman ja väsymisvika tapahtuu siinä paikassa, ei kelan rungossa, jossa jännitysanalyysi sen ennustaa.

Valmistettavuuden suunnittelu: Työskentele vääntöjousikoneen toimittajan kanssa

Tehokkaimmat vääntöjousimallit kehitetään yhteistyössä insinöörin ja jousivalmistajan välillä – erityisesti vääntöjousikonetta käyttävän tiimin mukana suunnitteluprosessin alkuvaiheessa, ennen kuin piirustus on viimeistelty.

Tärkeimmät DFM-näkökohdat, jotka on otettava esille valmistajan kanssa:

• Langan halkaisijan saatavuus: Kaikkia lankojen halkaisijoita ei ole varastossa kaikissa seoksissa. Suunnittelu poikkeavaan langan halkaisijaan (esim. 1,65 mm, kun 1,6 mm ja 1,8 mm ovat vakiona) voi lisätä 4–8 viikkoa toimitusaikaa ja 15–30 % materiaalikustannuslisää. Pyydä valmistajan vakiohalkaisijaluettelo ennen suunnittelun viimeistelyä.
• Minimitilausmäärät: Mukautetut jalkojen geometriat ja tiukat toleranssit vaativat usein erityisiä työkaluja. MOQ:t voivat vaihdella 500 kappaleesta yksinkertaisiin malleihin 10 000 kappaleeseen monimutkaisia ​​geometrioita varten erikoistyökaluinvestoinneilla. Tämän ymmärtäminen suunnitteluvaiheessa vaikuttaa siihen, onko mukautettu vai muunneltu vakiojousimalli taloudellisempi järkevämpi.
• Työkalun käyttöikä ja työkalun vaihtotiheys: Korkeaseostetut vaijerit (kromi-pii, Inconel) nopeuttavat työkalun kulumista vääntöjousikoneessa. Tämä vaikuttaa kappalekohtaisiin kustannuksiin, ja se tulisi ottaa huomioon omistamisen kokonaiskustannuksissa, erityisesti suurissa sovelluksissa.
• Ensimmäinen artikkelin tarkastuspöytäkirja: Sovi etukäteen mitkä mittaukset tehdään ja missä järjestyksessä. Vääntömomentin mittaus tietyssä kulmassa, vapaa kulma ja kelan halkaisija ovat yleisimpiä. Jotkut valmistajat tarjoavat täydellisiä CMM-datapaketteja ilmailu- ja lääketieteellisiin sovelluksiin – tämä tulee mainita ostotilauksessa, ei jälkikäteen havaittavaa.
• Prototyypin iteroinnin aikajana: Hyvin varusteltu vääntöjousikonetoimittaja pystyy valmistamaan prototyyppinäytteitä 1–3 viikossa täydellisestä piirustuksesta. Suunnittele vähintään kaksi prototyypin iteraatiota – yksi suunnittelukonseptin validoimiseksi ja toinen toleranssien tarkentamiseksi mitattujen tulosten perusteella – ennen kuin sitoudut tuotantotyökaluihin.

Insinööri, joka kohtelee jousivalmistajaa puhtaana hyödyketoimittajana – ja tarjoaa täydellisen piirustuksen ilman keskustelua – saa jatkuvasti epäoptimaalisia tuloksia. Vääntöjousikonetiimin suunnittelun tarkasteluun osallistuva insinööri saa jouset, jotka on helpompi valmistaa, johdonmukaisempia ja tuotantomäärillä halvempia.

Teollisuuden sovellukset ja tosielämän suunnitteluesimerkit

Vääntöjousien suunnitteluperiaatteet toimivat eri tavoin eri toimialoilla. Tässä on konkreettisia esimerkkejä siitä, kuinka sovelluskonteksti muokkaa suunnittelupäätöksiä.

Auton oven saranan palautusjouset

Tyypillinen erittely: vääntömomentti 8–12 N·m 75°:n taipuessa , 500 000 syklin käyttöikä, käyttölämpötila −40°C - 80°C. Langan halkaisija 4–6 mm, kromi-pii-seos, ruiskupeitetty, sinkkifosfaattipinnoitettu. Vääntöjousikoneen on tuotettava tasainen vapaa kulma ±3°:een, koska oven pidättimen tuntuma on herkkä vääntömomentin vaihtelulle välitarkistusasennossa (tyypillisesti 30–45°). Näitä jousia valmistetaan suuria määriä – satoja tuhansia vuodessa – mikä oikeuttaa vääntöjousikoneiston ja prosessinaikaisen vääntömomentin testauksen 100 % osista.

Sähköliittimen kosketusjouset

Tyypillinen erittely: torque of 0.5–2 N·mm at 30° deflection, 50,000 cycle life, phosphor bronze or beryllium copper, gold flash plated. Wire diameter 0.15–0.5 mm. At this scale, the torsion spring machine must maintain wire feed precision to ±0.02 mm to achieve the ±5% torque tolerance required. Free angle tolerance of ±3° translates to a torque variation of ±10–15% at the working angle, which must be tight enough to ensure reliable electrical contact force without over-stressing the mating pin.

Lääketieteellisten laitteiden vääntöjouset

Kirurgiset instrumentit ja implantoitavat laitemekanismit käyttävät vääntöjousia, jotka on valmistettu 316L ruostumattomasta teräksestä tai MP35N-seoksesta. Tyypilliset vääntömomenttitoleranssit ovat ±3–5 %. Joka kevät on 100 % tarkastettu. Jäljitettävyysvaatimukset tarkoittavat, että jokainen tuotantoerä on linkitetty tiettyyn langan lämpönumeroon ja vääntöjousikoneen erätietueeseen. Nämä vaatimukset lisäävät merkittävästi kustannuksia, mutta niistä ei voida neuvotella sääntely-ympäristön vuoksi. Langan halkaisijat vaihtelevat tyypillisesti 0,25 mm - 2,0 mm sovelluksesta riippuen.

Autotallin oven vääntöjousijärjestelmät

Asuintallin oven vääntöjouset ovat suuria (langan halkaisija 4–8 mm, keskimääräinen kelan halkaisija 50–75 mm) ja suunniteltu 10 000 - 30 000 sykliä elämästä. Ne on kääritty vastakkaisiksi pareiksi keskiakselille tasapainottaen oven painoa. Jousivoiman on vastattava oven painoa ja korkeutta ±10 %:n sisällä tai ovi ei tasapainotu oikein. Näitä jousia valmistetaan suurilla teollisilla vääntöjousikoneilla suuria määriä, myydään hyödykkeinä, ja ne ovat yksi yleisimmistä kotitalouksien jousivioista – ei siksi, että ne olisivat huonosti suunniteltuja, vaan koska ne on suunniteltu kustannustavoitteeseen, joka rajoittaa syklin käyttöikää.

Vaiheittainen vääntöjousisuunnitteluprosessi

Suunnitteluprosessin yhdistäminen jäsennellyksi työnkuluksi estää yleisen virheen, jossa iteroidaan kehitysvaiheen myöhässä, kun muutokset ovat kalliita.

1. Määritä toiminnalliset vaatimukset: Vaadittu vääntömomentti määritellyissä kulmissa, syklin käyttöikä, käyttölämpötila-alue, tilan kuori (karan koko, rungon pituus, jalan geometrian rajoitukset) ja ympäristö (korroosio, kemikaalit).
2. Valitse lankamateriaali: Sovita seos lämpötila-, korroosio-, lujuus- ja johtavuusvaatimuksiin.
3. Valitse langan halkaisija ja jousiindeksi: Iteroi löytääksesi yhdistelmän, joka täyttää vääntömomenttivaatimuksen ja pitää jännityksen väsymisrajan alapuolella. Tavoite C = 6–10 parhaan vääntöjousikoneen yhteensopivuuden saavuttamiseksi.
4. Laske aktiivisen kelan määrä: Käytä jousinopeusyhtälöä löytääksesi N ja lisää sitten jalan korjauskerroin.
5. Tarkista karan välys: Laske kelan sisähalkaisija suurimmalla taipumalla ja varmista, että karan ulkohalkaisija on 10 %.
6. Tarkista väsymysstressi: Laske suurin taivutusjännitys käyttämällä Wahl-korjattua kaavaa ja varmista, että se on sopivan jännityssuhteen sisällä vaaditun jakson käyttöiän osalta.
7. Määritä loppukokoonpano: Valitse jalan geometria, joka on yhteensopiva liitoskokoonpanon kanssa ja valmistettava saatavilla olevalla vääntöjousikoneella.
8. Määritä toleranssit ja pintakäsittely: Aseta toiminnalliset toleranssit (vääntömomentti testikulmassa, vapaa kulma), määritä lämpökäsittely ja mahdollinen jälkikäsittely (haalari, pinnoitus).
9. Tarkista jousivalmistajan kanssa: Varmista langan saatavuus, työkaluvaatimukset, MOQ ja ensimmäinen artikkelisuunnitelma ennen piirustuksen julkaisemista.
10. Testaa ja toista: Mittaa ensimmäisen tuotteen näytteet kaikille määritetyille parametreille, arvioi kokoonpanossa ja tarkenna suunnittelua mitatun ja ennustetun suorituskyvyn perusteella.

Tämän sekvenssin johdonmukainen noudattaminen välttää kalleimman luokan jousisuunnitteluvirheitä: mitta- tai suorituskykyongelmien havaitseminen kokoonpanon validoinnin aikana, kun jousirakennetta muutetaan, vaaditaan vääntöjousikoneen kokoonpanon tarkistaminen ja mahdollisesti yhteensopivien osien suunnittelu.
