Jousien valmistus: Materiaalit, koneet ja prosessiopas

Kuinka tehdä jousia: suora vastaus

Jouset valmistetaan kelaamalla, taivuttamalla tai leimaamalla metallilankaa tai -nauhaa muotoon, joka varastoi ja vapauttaa mekaanista energiaa. Yleisin menetelmä on käämitys - langan syöttö a CNC-jousikone joka taittaa sen karan ympärille tarkasti lasketulla nousulla ja halkaisijalla. Suuren volyymin tuotannossa tämä prosessi toimii nopeudella 50-400 osaa minuutissa jousen koosta ja materiaalista riippuen.

Olitpa sitten prototyyppiä yksittäisen osan työpajassa tai tuhansia yksiköitä mainoksessa jousikelauskone , ydinvaiheet ovat samat: valitse oikea lanka, aseta geometria, kierrä tai muotoile jousi, lämpökäsittele ja viimeistele pinta. Jokaisessa vaiheessa on toleranssit, jotka vaikuttavat suoraan jousen kuormitukseen, väsymisikään ja mittojen tasaisuuteen.

Alla olevissa osissa jokainen vaihe on eritelty yksityiskohtaisesti – todellisilla mitoilla, materiaalivalinnoilla ja koneen asetuksilla – jotta voit tuottaa jousia, jotka toimivat luotettavasti ensimmäisestä kelasta viimeiseen.

Pikaopas

Useimmat jouset on valmistettu hiilijousiteräslangasta (ASTM A228) tai ruostumattomasta teräksestä (ASTM A313)
Puristusjousien langan halkaisijat ovat tyypillisesti 0,1 mm - 25 mm
Moderni CNC-jousikone voi pitää ulkohalkaisijan toleranssin ±0,05 mm
Jännitystä lieventävä lämpökäsittely toimii 200–300 °C:ssa 20–30 minuuttia kelauksen jälkeen

Jousityypit ja niiden valmistus

Tarvitsemasi jousityypin ymmärtäminen määrittää valmistusprosessin, työkalut ja koneen kokoonpanon. Teollisuus- ja kuluttajasovelluksissa käytetään viittä pääluokkaa.

Puristusjouset

Yleisin tyyppi. Pyöreä lanka kierretään kierteeksi, jossa on avoin nousu, joten jousi puristuu aksiaalisen kuormituksen alaisena. Valmistettu CNC-kelalla jousikone korkeustyökalun säädöillä. Vapaat pituustoleranssit ovat tyypillisesti ±1–2 % nimellispituudesta.

Jatkojouset

Haavoittu tiiviillä kierteillä ja alkujännitys, joten kelat painautuvat yhteen levossa. Jousikone muodostaa koukut molempiin päihin välittömästi kelauksen jälkeen. Koukun geometria – täysi kierre, puolikierre tai pidennetty – asetetaan koneohjelmassa.

Vääntöjouset

Vastusta pyörimisvoimaa. Haava suljetuilla tai avoimilla kierteillä, jalat, jotka ulottuvat tangentiaalisesti. A vääntöjousikone taivuttaa jalat tarkkoihin kulmiin – yleensä 90°, 180° tai mukautettuihin kulmiin ±1°:n sisällä.

Litteät / lehtijouset

Leimattu tai taivutettu litteästä nauhamateriaalista. Autojen lehtijouset käyttävät pinottuja levyjä, jotka on kiinnitetty keskelle. Pienemmät elektroniikan litteät jouset on leimattu progressiivisiin muottipuristimiin jopa 800 iskulla minuutissa.

Levy / Belleville Springs

Sarjaan tai rinnakkain pinottavat kartiomaiset aluslevyt. Muotoiltu poistamalla aluslevy levystä ja puristamalla se kartioprofiiliksi. Kantavuus vaihtelee dramaattisesti kartion korkeuden mukaan – 1 mm:n korkeusero voi muuttaa kuormaa 30–50 %.

Oikean materiaalin valinta kevätvalmistukseen

Materiaalin valinta ei ole valinnaista arvailua – väärä seos aiheuttaa ennenaikaista väsymistä, korroosiovaurioita tai mittojen poikkeamista lämpötilan alaisena. Alla oleva taulukko kattaa yleisimmin määritellyt jousimateriaalit eri toimialoilla.

Yleisimmät jousimateriaalit, niiden mekaaniset ominaisuudet ja tyypilliset sovellukset
Materiaali	Vakio	Vetolujuus	Maksimilämpötila (°C)	Paras
Music Wire (hiilinen)	ASTM A228	1700-2400 MPa	120	Yleiskäyttöinen, korkeakiertoinen
Kovaksi vedetty lanka	ASTM A227	1200-1900 MPa	120	Staattiset tai matalakierroksiset kuormat
Ruostumaton teräs 302/304	ASTM A313	1300-2000 MPa	260	Syövyttävät ympäristöt
Ruostumaton teräs 316	ASTM A313	1100-1800 MPa	316	Meri-, kemiallinen altistuminen

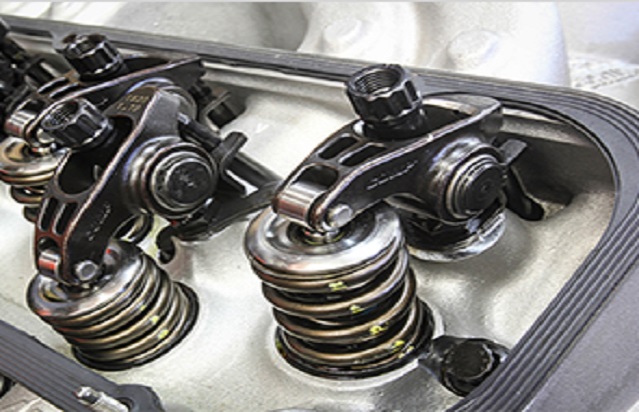

Kromipii (SiCr)	ASTM A401	1900-2200 MPa	245	Korkean jännityksen venttiilijouset
Inconel 718	AMS 5596	1240-1450 MPa	700	Ilmailu, äärimmäinen kuumuus
Fosfori pronssi	ASTM B159	700-1100 MPa	95	Sähköiset koskettimet, ei-magneettiset

Musiikkilanka (ASTM A228) peittää karkeasti 70% kaikesta puristusjousituotannosta maailmanlaajuisesti korkean vetolujuutensa ja tasaisen pinnanlaadunsa ansiosta. Kromipii-seoksia käytetään, kun käyttöjännitys ylittää 45 % vetolujuudesta tai joissa jousi kiertää yli 10 miljoonaa kertaa.

Johdon halkaisija lisää vetolujuutta: 0,5 mm:n musiikkilangan vetolujuus on lähellä 2400 MPa, kun taas 6 mm:n langan samasta metalliseoksesta putoaa noin 1700 MPa:iin. Tämä käänteinen suhde sisältyy jokaiseen jousen suunnitteluyhtälöön, ja se on otettava huomioon ennen jousikoneen asentamista.

Kevään suunnittelulaskelmat ennen käämityksen aloittamista

Jousikoneen käyttäminen ilman avainparametrien laskemista on tapa, jolla hukkaat materiaalia ja valmistat teknisestä poikkeavia osia. Seuraavat kaavat ovat jokaisen puristusjousimallin perusta.

Jousikurssi (k)

k = (G × d4) / (8 × D3 × Na)

Missä G = leikkausmoduuli (~80 000 MPa teräkselle), d = langan halkaisija, D = keskimääräinen kelan halkaisija, Na = aktiivisten kelojen lukumäärä. Tyypillinen autojen venttiilijousi, jonka d = 3,5 mm, D = 28 mm ja Na = 8, tuottaa nopeuden noin 28 N/mm.

Wahl-korjauskerroin (kw)

Kw = (4C−1)/(4C−4) 0,615/C

C = D/d (kevätindeksi). Jouset, joiden indeksi on alle 4, kokevat suuren jännityskeskittymän sisäkelassa – Wahl-tekijä korjaa leikkausjännityslaskelman. Useimmat jouset on suunniteltu C-arvoilla 6-12.

Vapaa pituus (Lf)

Lf = (Na Nc) × d 8

Nc = ei-aktiivisten (suljettujen) kelojen lukumäärä, δ = nousu × Na. Puristusjouselle, jossa on 2 suljettua päätä, Nc = 2. Vapaa pituus asettaa suoraan koneen pysäytysasennon käämityksen aikana CNC-jousikelauskone .

Kiinteä pituus (Ls)

Ls = (Na Nc) × d

Kiinteä pituus on puristettu korkeus, kun kaikki kelat koskettavat. Varmista aina, että työpoikkeama pitää jousen vähintään 15 % kiinteän pituuden yläpuolella, jotta vältytään pysyvältä. Monet jousikoneen käyttäjät käyttävät tätä minimiraon tarkastuksena.

Ennen ohjelmointia a jousikone , varmista, että malli läpäisee kolme tarkistusta: (1) suurin kuormitusjännitys pysyy alle 45 %:n vetolujuudesta dynaamisissa sovelluksissa; (2) jousi ei lommaudu – ohuet jouset, joiden Lf/D-suhde on yli 4, ovat alttiita sivuttaislommahdukselle; (3) omataajuus on vähintään 13 kertaa toimintataajuutta resonanssin välttämiseksi. Jos jokin näistä tarkistuksista puuttuu, seurauksena on kenttävirheitä, usein ensimmäisen 100 000 jakson aikana.

Kuinka jousikone toimii: langansyötöstä valmiiseen kelaan

A jousikone on tarkkuusohjattu muotoilujärjestelmä, joka ottaa raakalangan kelalta ja taivuttaa sen valmiiksi jouseksi yhdellä jatkuvalla ajolla. Nykyaikaiset CNC-versiot korvaavat vanhojen koneiden nokka-vipumekanismit servokäyttöisillä akseleilla, jotka voidaan ohjelmoida uudelleen minuuteissa. Koneen sisällä tapahtuvan ymmärtäminen on välttämätöntä halkaisijan poikkeaman, nousun vaihtelun ja lopputilan vikojen vianetsinnän kannalta.

Langansyöttöjärjestelmä

Lanka menee sisään suoristimen kautta - sarjan rullia, jotka on asetettu vaihteleviin kulmiin -, joka poistaa luonnollisen valun ja kierteen kelasta. Riittämätön oikaisu on suurin syy kelan halkaisijan vaihteluihin tuotannossa. Useimmat jousikelauskoneet käytä 5- tai 9-telaisia suoristuslaitteita; painavampi yli 6 mm:n lanka voi käyttää moottorikäyttöisiä puristusrullasyöttöjä vääntömomentin takaisinkytkennän kanssa. Syöttönopeus määrää suoraan koneen lähtönopeuden: 200 mm/s syöttönopeudella 30 mm vapaapituinen jousi kiertyy noin 0,15 sekunnissa.

Kiertymispiste ja nousutyökalu

Kiertymiskohta – karkaistu kovametallitappi tai tela – taivuttaa langan tuurnaa vasten tai vapaaseen ilmaan muodostaen kelan halkaisijan. Kelauskohdan siirtäminen sisäänpäin lisää halkaisijaa; ulospäin se vähentää sitä. Nostotyökalu ohjaa aksiaalista etenemistä kierrosta kohden ja asettaa jousen nousukulman ja lopulta vapaan pituuden. On a CNC-jousikone , molemmat akselit päivittävät sijaintinsa 500–1000 kertaa sekunnissa, mikä mahdollistaa kapenevan halkaisijan, vaihtelevan nousun ja piipun muotoiset profiilit kaikki samassa tuulijaksossa.

Katkaisumekanismi

Kun ohjelmoitu kelojen määrä on saavutettu, katkaisuveitsi katkaisee langan siististi. Leikkauksen on välähdyttävä oikeassa kiertokulmassa, jotta saadaan tasainen päätygeometria. Huono katkaisuajoitus aiheuttaa koukkuja, jäysteitä tai murskattuja päitä, jotka epäonnistuvat hionnassa tai vaikuttavat jousen tasaisuuteen. Suurinopeuksisissa koneissa käytetään pneumaattisia tai servo-katkaisujärjestelmiä, joiden vasteajat ovat alle 5 millisekuntia.

Jousikoneiden tyypit

Nokkatyyppinen jousikone: Mekaaniset nokat ohjaavat muotoilutyökaluja. Pienemmät kustannukset, sopii yksinkertaisille puristusjousille suuressa volyymissa. Rajoitettu joustavuus – jousen geometrian muuttaminen vaatii fyysisen nokan vaihtamisen.
CNC-kelauskone (2-4 akselia): Servomoottorit vaihtavat nokat. Halkaisija, jako ja vapaa pituus ovat ohjelmoitavissa. Vaihtoaika laskee 4–8 tunnista (nokkakone) 20–40 minuuttiin. Käsittelee lankaa 0,1 mm - 20 mm.
Moniakselinen CNC-jousikone (6-8 akselia): Lisää taivutus- ja muotoiluakseleita vääntöjalkoja, koukkuja ja monimutkaisia muotoja varten. Voi tuottaa jatkojousia suljetun silmukan koukuilla, vääntöjousia kulmikkaalla jalolla ja lankamuotoja yhdellä asennuksella.
Jousimuovauskone (langanmuovauskone): 8–12 akselia pyörivällä päällä tai useilla taivutustyökaluilla. Käytetään monimutkaisiin 3D-langan muotoihin – pidikkeisiin, lukitusrenkaisiin, pidikkeisiin – jotka eivät ole perinteisiä kierrejousia.
Tasajousikone / puristin: Leimaa tai taivuttaa litteän nauhan lehtijousiksi, jousiksi tai kosketusjousiksi. Käytetään paljon elektroniikassa ja autokomponenteissa.

Johtava jousikone valmistajia ovat WAFIOS (Saksa), Itaya (Japani), Bamatec (Sveitsi) ja lukuisat kiinalaiset valmistajat. Keskitason 4-akselinen CNC-kelauskone, joka pystyy käsittelemään 0,3–6 mm:n lankaa, maksaa tyypillisesti 40 000–120 000 USD nopeudesta ja akselikonfiguraatiosta riippuen.

Vaiheittainen kevään valmistusprosessi

Seuraava jakso kattaa teollisen puristusjousituotannon raakalangasta valmiiseen, tarkastettuun osaan. Vääntö- ja jatkejouset noudattavat samaa runkoa muokkaus- ja lämpökäsittelyvaiheissa tehdyin muokkauksin.

Vaihe 1

Johdon valmistelu ja tarkastus

Saapuva lanka varmistetaan materiaalisertifikaatin mukaan: halkaisijatoleranssi (yleensä ±0,5 % musiikkilangalle), vetolujuus, pinnan kunto ja rullan paino. Lanka, jossa on pintasaumoja, kuoppia tai halkaisija toleranssin ulkopuolella, hylätään ennen kuin se saavuttaa koneen. Vain 2 %:n halkaisijapoikkeama muuttaa jousinopeutta noin 8 % (koska nopeus skaalautuu d⁴:lla).

Vaihe 2

Kevätkoneen asetukset ja ohjelmointi

Käyttäjä lataa langan suoristimen läpi ja syöttää sen kelauskohtaan. CNC-ohjelma määrittää: langan syöttönopeuden, kelan halkaisijan asetusarvon, nousun kierrosta kohti, kelojen kokonaismäärän ja katkaisuasennon. Ensimmäisen esineen näytteet kelataan hitaalla nopeudella – tyypillisesti 10–20 % tuotantonopeudesta – ja mitataan painoa vasten. Kierrätyspisteen sijaintia, työkalun nousukulmaa ja katkaisuajoitusta säädetään, kunnes kaikki mitat ovat toleranssin sisällä.

Vaihe 3

Kelan käämitys tuotantonopeudella

Kun ensimmäinen artikkeli on hyväksytty, kone käy täydellä tuotantonopeudella. Lähtönopeudet vaihtelevat johdon koon mukaan: 0,5 mm:n lanka kulkee nopeudella 200–400 jousta/minuutti; 6 mm:n lanka kulkee nopeudella 15–40 jousta/min . Prosessin aikana näytteitä vedetään 500–1000 kappaleen välein ja niistä tarkistetaan vapaa pituus, ulkohalkaisija ja kelojen kokonaismäärä. Korkealaatuisten koneiden automaattiset näköjärjestelmät tarkistavat jokaisen osan.

Vaihe 4

Stressiä lievittävä (matalien lämpötilojen lämpökäsittely)

Juuri kierretyt jouset kantavat jäännösjännitystä muodostusprosessista. Stressinpoisto poistaa tämän ilman, että langan kylmätyöstetty mikrorakenne uudelleenkiteytyy. Hiiliteräsjousille tämä tarkoittaa 200–260 °C 20–30 minuuttia verkkohihnauunissa tai panosuunissa. Ruostumaton teräs vaatii 315–370 °C. Käsittelyn jälkeen vapaa pituus voi muuttua 0,5–2 % jäännösjännityksen rentoutuessa – tämä on huomioitava käämitysohjelmassa.

Vaihe 5

Päätyhionta (puristusjousille)

Puristusjouset, joissa on suljettu pää, hiotaan kaksoislevyhiomakoneella tai pyörivällä hiomakoneella tasaisen laakeripinnan saamiseksi. Jauhamisen on poistettava tarpeeksi materiaalia, jotta neliömäisyys saadaan toleranssiin - tyypillisesti alle 1,5° kallistus DIN 2096 / ISO 10243 -standardin mukaisesti. Alihionta jättää pistekosketuksen täyden laakerin sijasta; ylihionta leikkaa aktiivisiin keloihin ja vähentää jousinopeutta.

Vaihe 6

Esiasetus (Scragging)

Suuren kuormituksen jouset puristetaan kiinteään korkeuteen yhden tai useamman kerran suotuisan puristusjäännösjännityksen aikaansaamiseksi kelan sisäpinnalle. Tämä prosessi, jota kutsutaan scraggingiksi tai esiasetukseksi, lyhentää jousta pysyvästi 1–5 % vapaasta pituudesta, mutta lisää jousen kestävyyttä pysyvälle asetukselle käyttöiän aikana. Autojen jousitusjouset ja venttiilijouset ovat lähes aina rikki ennen toimitusta.

Vaihe 7

Kuoritus (erittäin väsyneisiin sovelluksiin)

Haalari pommittaa jousen pintaa pienillä teräs- tai keraamisilla palloilla suurella nopeudella muodostaen 0,1–0,3 mm syvän puristusjännityskerroksen. Tämä kerros estää veto-väsymishalkeamien syntymisen langan pinnalle. Ruiskutus voi pidentää kevätväsymyksen käyttöikää 200–500 % korkean työkierron sovelluksissa, kuten moottorin venttiilijousissa, jotka pyörivät 108 kertaa tai enemmän.

Vaihe 8

Pintojen viimeistely ja pinnoitus

Hiiliteräsjouset ilman suojaavaa pinnoitetta ruostuvat viikoissa kosteissa ympäristöissä. Yleisiä viimeistelyjä ovat: sähkösinkitys (5–12 µm), sinkkifosfaattiöljy, jauhemaalaus tai sähköpinnoitus. Ruoka-, lääke- tai ulkokäyttöön tarkoitetut jouset käyttävät ruostumattomasta teräksestä valmistettua pohjamateriaalia tai muita orgaanisia pinnoitteita. Pinnoituksesta johtuva vetyhaurastuminen on tunnettu riski – levyn jälkeinen paisto 190–220 °C:ssa 4–8 tunnin ajan poistaa imeytyneen vedyn.

Vaihe 9

Lopputarkastus ja kuormitustestaus

Jokainen tuotantoerä käy läpi mitta- ja kuormitustestauksen. Jousinopeuden testeri puristaa jousen kahteen tai kolmeen määriteltyyn pituuteen ja tallentaa voiman jokaisessa pisteessä. Mitatun määrän on vastattava suunnitteluspesifikaatiota ±10 %:n sisällä yleisten jousien tai ±5 %:n sisällä tarkkuusjousien osalta. Tilastollinen näytteenotto noudattaa AQL-taulukoita – tyypillisesti AQL 1.0 tai 1.5 kriittisissä sovelluksissa – mikä tarkoittaa, että 1 000 jousen määrä vaatii 80–125 näytteen tarkastuksen.

Kuinka tehdä jousia käsin ilman jousikonetta

Prototyyppien tekemiseen, korjaustöihin tai pieniin määriin on täysin mahdollista valmistaa toimiva puristus- tai jatkojousi ilman erityistä jousikone . Työkalu on minimaalista ja prosessi on suoraviivaista halkaisijaltaan alle 2 mm:n langalle.

Mitä tarvitset

Oikean metalliseoksen ja halkaisijan mukainen jousilanka (musiikkilanka ASTM A228 on paras lähtökohta)
Kara - pyöreä tanko tai poranterä, joka on hieman pienempi kuin haluttu sisähalkaisija (ID). Jouset pomppaavat hieman muodostumisen jälkeen; jos haluat sisähalkaisijan = 10 mm, käytä 9–9,5 mm:n karaa
Penkkiruuvipuristin tai sorvi karan pitämiseen käämityksen aikana
Lankaleikkurit ja neulapihdit
Propaanipoltin ja sammutuskauha (lämpökäsittelyyn, jos käytetään esikarkaistua lankaa – ei suositella käsin kelaukseen; käytä sen sijaan hehkutettua lankaa)

Käsien kelausmenettely

Kiinnitä kara vaakasuoraan ruuvipuristimeen tai kiinnitä se käsiporaan tai sorviin.
Kiinnitä langan pää karaan poratulla reiällä tai teipillä pitäen se kireällä.
Kierrä lanka tuurnan ympärille tiukasti tasaiseksi kierteeksi. Käytä lujaa, tasaista jännitystä kaikkialla – epäyhtenäinen jännitys aiheuttaa halkaisijan ja nousun vaihtelua.
Puristusjousien kohdalla otetaan käyttöön johdonmukainen aksiaalinen eteneminen (nousu) jokaisella kierroksella. Käytä koneistettua jakoohjainta tai tilaa käännöksiä varovasti silmän mukaan – pyri alkupisteeksi jako, joka on 1,5 × langan halkaisija.
Kelaa 1–2 ylimääräistä suljettua kelaa molemmissa päissä muodostaaksesi ei-aktiiviset päätykäämit.
Leikkaa lanka tasaisesti leikatuilla lankaleikkureilla viimeisen passiivisen kelan päässä.
Liu'uta jousi irti tuurnasta ja mittaa vapaa pituus ja ulkohalkaisija.
Poista stressiä laittamalla jousi keittiön uuniin 230 °C 20 minuutiksi ja sitten ilmajäähdytyksellä. Tämä vaihe vähentää merkittävästi varhaista kiinnitystä ja vakauttaa mitat.

Käsin kierretyt jouset eivät vastaa koneellisesti valmistettujen osien mittasuhteita. Käsin kelattaessa on odotettavissa vapaata pituusvaihtelua ±3–5 % ja halkaisijan vaihtelua ±2–4 %. Kaikille, jotka vaativat tiukempia toleransseja tai yli 20–30 kappaletta, a jousikelauskone on käytännöllinen ratkaisu.

Yleisiä jousiviat ja niiden korjaaminen jousikoneessa

Jopa hyvin huolletulla jousikone , vikoja ilmaantuu, kun asennusvirhe tai materiaalin ominaisuudet vaihtelevat. Seuraavassa taulukossa on kartoitettu yleisimmät viat niiden perimmäisiin syihin ja korjaaviin toimenpiteisiin.

Jousikoneen vianmääritysopas kierrejousien valmistukseen
Vika	Todennäköinen syy	Korjaustoimet
OD kasvaa vähitellen ajon aikana	Kulunut kelauskohta, lankakelan kireys laskee	Vaihda kelauspiste; lisää vaijerijarrun jännitystä
Vapaa pituus liian lyhyt	Pitch-työkalu ei etene tarpeeksi pitkälle; väärä kelaluku	Suurenna työkalun nousun siirtymää; tarkista kooderimäärät
Ei-neliömäiset päät	Epätasainen päätykelan sulkeminen; hiomalaikka ei ole litteä	Säädä päätykelan nokka; mekkohiomapyörä
Langan pinnan halkeilu	Saumat lanka; karan halkaisija liian pieni (suuri jännitys)	Hylkää lanka erä; nosta jousiindeksiä (D/d-suhde)
Sotkeutuneet/lukittuneet jouset	OD liian suuri suhteessa sävelkorkeuteen; päätykoukut jatkojousissa	Vähennä OD; lisää jakajia tulostelokeroon
Epäjohdonmukainen jousinopeus	sävelkorkeuden vaihtelu; langan halkaisijan ulkoinen toleranssi	Tarkista pitch-työkalu uudelleen; kiristä lankaerän tiedot
Purse tai terävä leikkauspää	Tylsä katkaisuveitsi; väärä leikkauskulma	Teroita tai vaihda veitsi; säädä katkaisun nokkakulmaa

Kevään valmistuksen laatustandardit ja toleranssit

Jouset eivät ole hyödyke - pienet mittapoikkeamat aiheuttavat merkittäviä muutoksia kuormituksessa ja väsymisiässä. Tärkeimmät jousitoleransseja säätelevät standardit ovat DIN 2095 / 2096 (puristus), DIN 2097 (jatkeet) ja DIN 2194 (vääntö). ISO 10243 ja ISO 8458 koskevat myös kansainvälisiä toimitusketjuja.

Vapaa pituustoleranssi

DIN 2095 määrittelee kolme toleranssiluokkaa: Grade 1 (±0,5% vapaasta pituudesta), Grade 2 (±1%), Grade 3 (±2%). Jousikoneen, joka tuottaa luokan 1 osia 80 mm:n vapaapituisilla jousilla, on oltava ±0,4 mm - saavutettavissa hyvin viritetyllä CNC-kelauskoneella, mutta ei vanhemmilla nokkatyyppisillä koneilla.

Ulkohalkaisijan toleranssi

Ulkopinnan toleranssit seuraavat jousiindeksiä ja langan halkaisijaa. Tyypilliselle jouselle, jonka ulkohalkaisija on 20 mm ja d = 1,5 mm, luokan 2 toleranssi on noin ±0,4 mm. Moderni jousikone järjestelmät, joissa on servo takaisinkytkentä, pitävät ulkohalkaisijan ±0,1 mm:n sisällä rutiininomaisesti.

Neliömäisyys

Neliömäisyys (päätykäämin pinnan kohtisuora jousen akseliin nähden) on määritelty maksimipoikkeamana mm per 100 mm vapaata pituutta. DIN 2096 Grade 2 sallii 3 mm per 100 mm. Tarkkuusasennusjouset — venttiilijouset, instrumenttijouset — vaativat alle 1 mm per 100 mm.

Kevätkurssin toleranssi

Jousinopeus testataan punnituskennolla kahdella määritellyllä pituudella. Toleranssi on tyypillisesti ±10 % kaupallisille jousille ja ±5 % tarkkuusjousille. Autojen jousitusjouset pidetään usein ±3 %:n nopeudella ja ±1 %:n vapaalla pituudella, mikä edellyttää 100 %:n testausta automatisoiduissa jousinopeuden koneissa.

Skaalaus: Prototyypistä tuotantoon jousikoneella

Siirtyminen käsin käämitystä prototyypistä tai yhden vuoron manuaalisesta koneesta täyteen tuotantoon edellyttää kolmen muuttujan suunnittelua: koneen kapasiteetti, materiaalilogistiikka ja tarkastusinfrastruktuuri.

Koneen lähtövaatimusten arviointi

Käytä seuraavaa laskelmaa: jos tarvitset 500 000 jousta kuukaudessa ja sinun jousikelauskone käy 80 jousta/minuutti, tarvitset noin 104 konetuntia kuukaudessa. 22 työpäivän ja 8 tunnin/vuoron kohdalla yksi kone yhdessä vuorossa tuottaa 192 konetuntia kuukaudessa – kapasiteetin rajoissa. Mutta kun otetaan huomioon asennusaika (30–60 minuuttia vaihtoa kohti), huoltoseisokit (5–8 % hyvin huolletun koneen kokonaisajasta) ja ensimmäisen tuotteen hyväksymisaika, tehollinen kapasiteetti putoaa noin 160–170 käyttötuntiin. Suunnittele 75–80 %:n todellinen käyttöaste tuotantokapasiteettia ilmoitettaessa.

Wire Logistics at Scale

Kun käytät 500 000 jousta kuukaudessa 30 mm:n vapaapituisella jousella, jossa käytetään 1,5 mm:n lankaa, kulutat noin 15 000 metriä lankaa kuukaudessa – noin 130–160 kg lejeeringin tiheydestä riippuen. Ostamalla lankaa 100 kg:n keloissa verrattuna 500 kg:n keloihin, materiaalikustannuksia voidaan leikata 8–15 %. Varmista kelan yhteensopivuus jousikone n maksujärjestelmää ennen suurten määrien tilaamista.

Tarkastus Volumessa

100 % manuaalinen tarkastus 500 000 kappaletta kuukaudessa ei ole käytännöllistä. Jousen halkaisijan, vapaan pituuden ja päätykunnon automaattiset visiojärjestelmät tarkistavat 60–120 jousta sekunnissa ja ilmoittavat viat reaaliajassa. In-line-kuormitustestajat tarkistavat jousinopeuden jokaisessa osassa. Täysin automatisoidun tarkastussolun pääomakustannukset ovat 25 000–80 000 dollaria, mutta se maksaa takaisin nopeasti, kun romun määrä putoaa 1–2 prosentista alle 0,1 prosenttiin.
