Kuinka taivutuskone toimii? Kevään taivutusopas

Kuinka taivutuskone toimii: ydinperiaate

Taivutuskone toimii kohdistamalla hallittua voimaa työkappaleeseen - tyypillisesti metalliin, lankaan tai putkeen - muuttaakseen sen tiettyyn kulmaan tai muotoon ilman leikkaamista tai hitsausta. Kone käyttää meistin (ylempi muotti), muotin (alempi muotti) ja takamittarin yhdistelmää materiaalin sijoittamiseen ja taivutukseen toistettavalla tarkkuudella. Perusmekaniikka perustuu materiaalin myötörajan ylittymiseen, jotta se muotoutuu pysyvästi, mutta pysyy vetolujuutensa alapuolella murtumisen välttämiseksi.

Käytännössä, kun meisti laskeutuu suuttimeen, se pakottaa metallilevyn tai langan mukautumaan muotin geometriaan. Saavutettu kulma riippuu tunkeutumissyvyydestä, muotin aukon leveydestä ja materiaalin omista takaisinjousto-ominaisuuksista. Nykyaikaiset CNC-taivutuskoneet ohjaavat kaikkia näitä muuttujia digitaalisesti, mikä mahdollistaa jopa ±0,1° taivutuskulman toleranssit ja ±0,1 mm takamittarin sijoittelun.

Teollisessa käytössä on useita ensisijaisia taivutusmenetelmiä, joista jokainen sopii erilaisiin materiaaleihin ja tuotantomääriin:

• Ilman taivutus: Lävistin työntää materiaalin suuttimeen ilman pohjaa. Lopullinen kulma riippuu lävistyssyvyydestä. Tämä on joustavin menetelmä, ja sen osuus on yli 60 % jarrupuristimen toiminnoista maailmanlaajuisesti.
• Pohja (pohjataivutus): Lävistin ajaa materiaalin kokonaan suuttimeen, jolloin saadaan erittäin tarkat kulmat. Takajousi on minimaalinen, koska materiaali on täysin puristettu. Vaatii enemmän vetoisuutta – tyypillisesti 3–5 kertaa enemmän kuin ilmataivutus.
• Luominen: Korkeimman paineen menetelmä, jossa meisti ja meisti puristavat materiaalia lähes nollan takaisinjoustoon. Käytetään erittäin tiukoilla toleransseilla, usein ilmailu- tai lääketieteellisten komponenttien valmistuksessa.
• Rullataivutus: Kolme rullaa kaareuttavat vähitellen arkin tai levyn kaariksi tai sylintereiksi. Yleinen putkien valmistuksessa ja rakenneterästöissä.
• Pyörivä vetotaivutus: Käytetään pääasiassa putkiin ja profiileihin. Puristusmuotti pitää putkea paikallaan, kun taas taivutussuutin pyörii kiinteän keskuksen ympäri vetäen putken muotoon. Välttämätön pakoputkien ja turvahäkkien tiukoille mutkille.

Tärkeimmät osat taivutuskoneen sisällä

Kunkin osan toiminnan ymmärtäminen auttaa käyttäjiä ratkaisemaan ongelmia ja optimoimaan tulosteen laadun. Jokaisella taivutuskoneella, tyypistä riippumatta, on yhteinen sarja mekaanisia ja ohjauskomponentteja.

Runko ja sänky

Koneen runko on hitsattu tai valettu teräsrakenne, joka imee taivutusvoimat taipumatta. Suurilla, vähintään 400 tonnin painoisilla puristusjarruilla alusta taipuu mittavasti kuormitettuna – joskus 0,3–0,5 mm 4 metrin jännevälillä. Paremmissa koneissa käytetään kruunujärjestelmiä (mekaanisia tai hydraulisia kiilapohjaisia) tämän taipuman kompensoimiseksi ja kulman yhtenäisyyden ylläpitämiseksi koko osan pituudella.

Ram (yläpalkki)

Männässä on ylempi työkalu (lävistys) ja sitä ohjataan alaspäin hydraulisylintereillä, servo-sähkökäytöillä tai mekaanisilla epäkeskeillä. Servo-sähköiset puristusjarrut, jotka ovat nyt vakiona tarkkuuslevyliikkeissä, saavuttavat ±0,01 mm:n paikannustoistettavuuden — huomattavasti parempi kuin tavanomaiset hydraulimallit, joilla saavutetaan tyypillisesti ±0,04 mm.

Työkalu: Punch and Die

Lävistimen kärjen säde, muotin aukon leveys (V-aukko) ja meistin olakkeen säde vaikuttavat suoraan taivutuksen laatuun. Vakiosääntö on, että V-aukon tulee olla 6-10 kertaa materiaalin paksuus. Esimerkiksi 3 mm:n pehmeän teräksen taivutuksessa käytetään tyypillisesti 20–24 mm:n V-suulaketta. Liian kapean suulakkeen käyttö aiheuttaa liiallista materiaalin ohenemista ja halkeilua; liian leveä meisti lisää takajousta ja heikentää kulman tarkkuutta.

Takamittarijärjestelmä

Takamittari on moottoroitu pysäytin, joka asettaa materiaalin tarkasti ennen jokaista taivutusta. Nykyaikaiset moniakseliset takamittarit (tyypillisesti 4–6 akselia) mahdollistavat sekä syvyyden että korkeuden CNC-ohjauksen, mikä mahdollistaa monimutkaisten laipallisten osien valmistamisen automaattisesti ilman manuaalista uudelleenasemointia. Takamittarin tarkkuus määrittää suoraan laipan pituustoleranssin, joka hyvin hoidetuissa CNC-puristinjarruissa kulkee ±0,1 - ±0,2 mm.

CNC-ohjain

Nykyaikaiset taivutuskoneet käyttävät erityisiä CNC-ohjaimia (Delem, Cybelec tai patentoidut järjestelmät), jotka tallentavat taivutusohjelmat, laskevat tarvittavan vetoisuuden, kompensoivat takaisinjoustoa ja koordinoivat moniakselista liikettä. Offline-ohjelmointi CAD/CAM-ohjelmistolla (esim. Radan, SolidToimii Bend) antaa suunnittelijoille mahdollisuuden kehittää taivutussarjoja tietokoneella ja siirtää ne suoraan koneeseen, mikä lyhentää asennusaikaa 40–70 % verrattuna manuaaliseen kokeilu- ja virheohjelmointiin.

Miten a Jousen taivutuskone Works

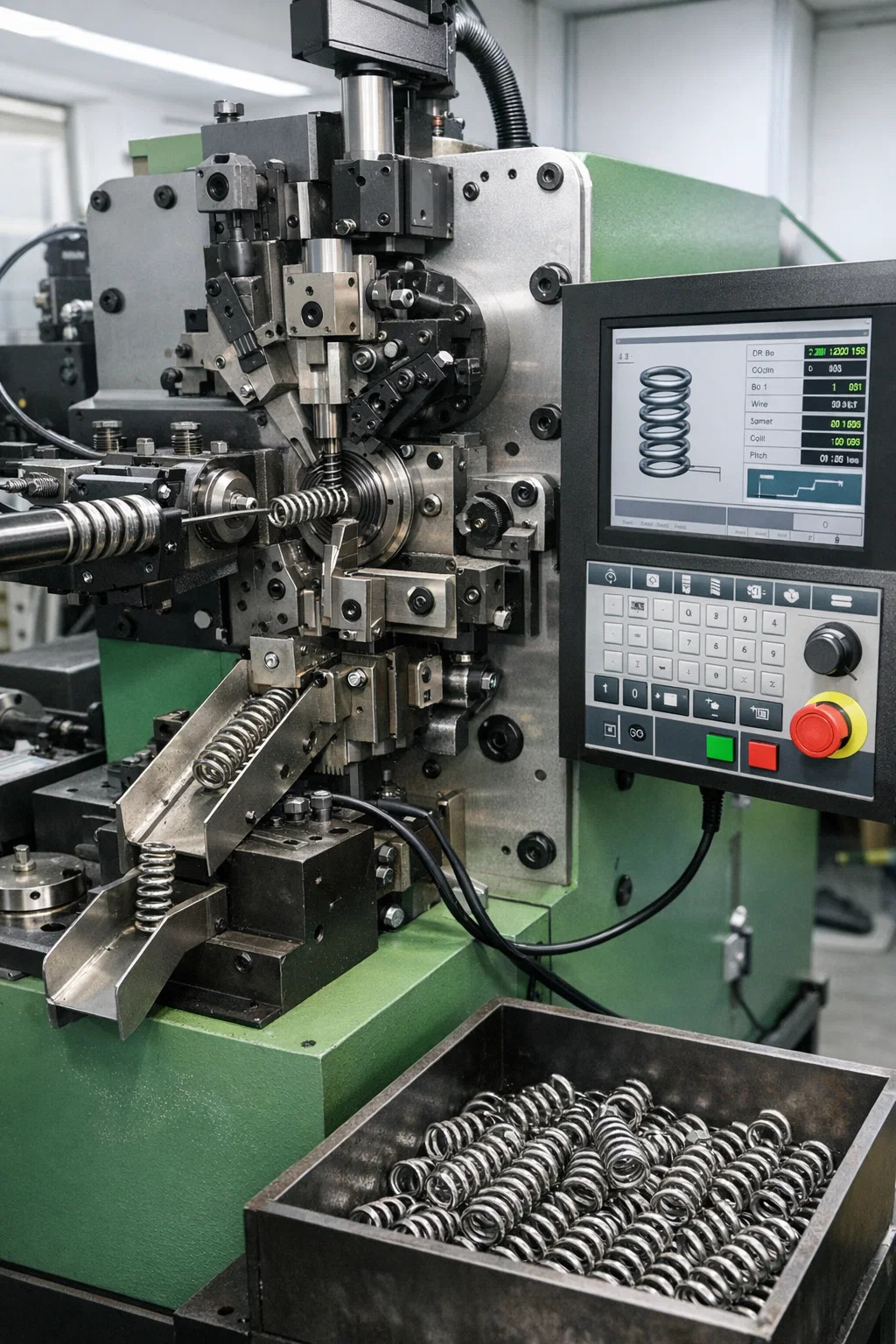

Jousitaivutuskone on erikoistunut taivutuskone, joka on suunniteltu erityisesti muodostamaan lankaa tai litteää materiaalia jousiksi ja jousimaisiin muotoihin – mukaan lukien kierteet, vääntöjouset, puristusjouset, jatkojouset ja mukautetut lankamuodot. Toisin kuin tavalliset metallilevypuristinjarrut, jousitaivutuskone toimii pyörivillä taivutustapeilla, säädettävillä nokkailla ja langansyöttömekanismilla, jotka toimivat yhdessä jatkuvasti muotoillen lankaa, kun se syötetään koneen läpi.

CNC-jousen taivutuskoneen perustyösykli käy läpi seuraavat vaiheet:

1. Langan syöttö: Servo-käyttöiset syöttörullat vievät langan kelarullalta tarkan pituiseksi. Nykyaikaisten koneiden syöttötarkkuus on ±0,02 mm sykliä kohden.
2. Taivutus/kelaus: Taivutustapit tai kelaustyökalut kohdistavat sivuttaisvoimaa etenevään vaijeriin, kietomalla sen kelausakselin ympärille tai useiden taivutuspisteiden läpi muodostaen halutun geometrian.
3. Pitch-säätö: Nostotyökalu liikkuu aksiaalisesti puristus- tai jatkojousien kelojen välisen etäisyyden ohjaamiseksi.
4. Leikkaus: Kun jousi saavuttaa ohjelmoidun pituutensa, leikkuri katkaisee langan siististi ja valmis jousi työnnetään keräysastiaan tai kuljettimeen.

Nopeat CNC-jousen taivutuskoneet tuottavat tyypillisesti 30–200 jousta minuutissa riippuen langan halkaisijasta ja jousen monimutkaisuudesta. Jotkut suuren volyymin kelat, jotka pyörittävät ohutta lankaa (0,1–0,5 mm) elektroniikkasektorilla, ylittävät 400 osaa minuutissa.

Jousitaivutuskoneiden tyypit

Jousitaivutuskoneita on useita kokoonpanoja riippuen jousityypistä ja tuotantovaatimuksista:

Springback: miksi sillä on merkitystä ja kuinka taivutuskoneet käsittelevät sitä

Takaisinjousi on yksi merkittävimmistä haasteista kaikissa taivutusoperaatioissa, olipa kyseessä sitten peltipuristinjarru tai joustaivutuskone. Kun voima taivuttaa metallia, vain osa muodonmuutoksesta on muovia (pysyvää). Elastinen osa palautuu, kun voima vapautetaan, jolloin osa ponnahtaa takaisin alkuperäiseen muotoonsa. Tavallisissa ohuissa teräslevyissä takajoustokulmat vaihtelevat tyypillisesti 1° - 5°, kun taas lujat teräkset ja ruostumaton teräs voivat joustaa 6°–12° tai enemmän.

Jousitaivutuskoneet kohtaavat erityisen akuutin version tästä ongelmasta. Koko tuotteen määrittelee sen elastinen palautuminen – esimerkiksi puristusjousen on varastoitava ja vapautettava energia ennustettavasti, joten kelausprosessissa on otettava huomioon takaisinjousto tarkasti, jotta saavutetaan tavoite vapaan pituuden ja jousen nopeus. Jousi, joka ponnahtaa takaisin enemmän kuin ohjelmoitu, on liian pitkä; yksi, joka ponnahtaa takaisin vähemmän, on liian lyhyt, ja molemmat epäonnistuvat kuormitustestauksessa.

Nykyaikaisissa koneissa käytetyt kompensointimenetelmät

• Ylitaivutus: Kone taipuu tarkoituksella tavoitekulman yli ja laskee ylimäärän, joka tarvitaan takaisinjouston kompensoimiseen. CNC-järjestelmät tallentavat materiaalikohtaiset palautuskorjausarvot tietokantoihinsa.
• Kulman mittauksen palaute: Joissakin huippuluokan puristusjarruissa on integroidut laser- tai optiset kulma-anturit (esim. LVD:n CADMAN-Touch-järjestelmä), jotka mittaavat todellisen kulman puolivälissä ja säätävät lävistyksen tunkeutumista reaaliajassa.
• Materiaalitietokannan korvaus: CNC-jousitaivutuskoneet tallentavat takaisinjoustokorjaustaulukot kullekin lankamateriaalille, halkaisijalle ja temperille. Käyttäjät syöttävät materiaalin tiedot, ja kone säätää automaattisesti kelausakselin asentoa ja työkalun nousun painetta.
• Luominen: Käytetty paine, joka riittää muovaamaan plastisesti lähes koko materiaalin poikkileikkauksen, eliminoi takaisinjouston lähes kokonaan, mutta vaatii 5–8 kertaa enemmän voimaa kuin ilmataivutus.

CNC vs. manuaaliset taivutuskoneet: suora vertailu

Ero CNC-ohjattujen ja manuaalisten taivutuskoneiden välillä on paljon enemmän kuin hinta. Jokaisella on erityinen toimintaympäristö, jossa se tuottaa parhaan tuoton.

Erityisesti jousitaivutuskoneissa CNC-järjestelmät hallitsevat keskisuuren ja suuren volyymin tuotantoa, koska langan muotogeometriaa on lähes mahdotonta toistaa johdonmukaisesti manuaalisilla tappien säädöillä, kun käyntinopeus ylittää 50 osaa minuutissa. Manuaaliset jousen taivutuskoneet ovat edelleen käyttökelpoisia prototyyppitöissä, erikoiskorjaamoissa ja erittäin pienissä erissä suurihalkaisijaisia ​​lankajousia, joissa koneen asennusaika on pienempi kuin todellinen tuotantoaika.

Taivutuskoneilla käsitellyt materiaalit

Taivutuskoneet eivät ole materiaaliagnostikkoja. Jokainen materiaaliluokka reagoi eri tavalla taivutusvoimiin, ja koneen parametrit on mukautettava vastaavasti.

Peltipuristimen jarrumateriaalit

• Pehmeä teräs (CR/HR): Yleisimmin taivutettu materiaali. Myötölujuus 250–350 MPa. Anteeksiantava käytös kohtuullisella takaiskulla. 1 mm:n CR-levy vaatii noin 12–18 tonnia taivutuspituusmetriä kohti.
• Ruostumaton teräs (304/316): Suurempi lujuus (saanto 205–310 MPa), mutta huomattavasti suurempi työkovettuvuus. Vaatii 1,5–2 kertaa pehmeän teräksen tonnimäärän ja tuottaa enemmän joustoa. Sisäisen taivutussäteen tulee olla vähintään 1 × materiaalin paksuus halkeilun välttämiseksi.
• Alumiini (5052, 6061): Alempi lujuus, mutta takaisinjousialttimpi alhaisemman kimmomoduulin ansiosta (~70 GPa vs. 200 GPa teräkselle). 6061-T6 on tunnetusti taipuvainen halkeilemaan terävillä säteillä; T4 tai hehkutettu karkaisu ovat suositeltavia monimutkaisissa mutkissa.
• Luja teräs (AHSS, HSLA): Myötölujuudet 550–1200 MPa. Erittäin korkea takaisinjousto (usein 8°–15° per 90° mutka). Edellyttää huolellista työkalujen valintaa ja usein omistettuja muovausstrategioita.

Jousitaivutuskoneen lankamateriaalit

• Kovavedetty jousilanka (ASTM A227): Teollisuuden työhevonen yleiskäyttöisiin puristusjousiin. Vetolujuus 1200–2000 MPa halkaisijasta riippuen.
• Musiikkijohto (ASTM A228): Yleisimpien jousilankalaatujen suurin vetolujuus (jopa 2350 MPa halkaisijalla 0,5 mm). Käytetään, kun väsymisikä ja tasaiset mekaaniset ominaisuudet ovat kriittisiä.
• Ruostumaton jousilanka (302/304): Korroosionkestävyys elintarvikejalostukseen, merenkulkuun ja lääketieteellisiin sovelluksiin. Musiikkilankaa heikompi lujuus, mutta erinomainen ympäristökestävyys.
• Kromi-pii / kromi-vanadiiniseoslanka: Käytetään korkean lämpötilan jousiin (venttiilijouset, moottorin komponentit), joissa kohonneet käyttölämpötilat saisivat tavallisen hiililangan jähmettymään.

Kuinka valita oikea taivutuskone sovellukseesi

Väärän koneen valinta on kallis virhe. Oikea taivutuskone riippuu vähintään kuudesta lähentyvästä tekijästä, ja jokainen on arvioitava yhdessä eikä erikseen.

Työkappaleen materiaali ja paksuus

Metallilevyille, vaaditut tonnimäärät materiaalin myötöraja ja paksuus neliöitynä . Materiaalin paksuuden kaksinkertaistuminen noin nelinkertaistaa vaaditun tonnimäärän. Pääasiassa 3 mm:n pehmeää terästä 2500 mm leveään taivuttaja tarvitsee noin 100–160 tonnia puristusjarrukapasiteettia. Jos ne joutuvat myöhemmin taivuttamaan 6 mm ruostumatonta terästä, sama osa voi vaatia 400 tonnia, mikä ylittää huomattavasti koneen arvot.

Jousitöissä langan halkaisijavalikoima ohjaa lähes yksinomaan konevalintaa. 0,5–4 mm:n langalle suunniteltu joustaivutuskone ei pysty käsittelemään 8 mm:n lankaa luotettavasti ilman moottorin ylikuormituksen ja työkalun rikkoutumisen vaaraa.

Osan geometria ja monimutkaisuus

Yksinkertaiset 2D-taivutukset tasaisella levyllä voidaan käsitellä millä tahansa jarrupuristimella. Osat, joissa on monimutkaiset laippasuhteet, helman taivutukset tai negatiiviset kulmat, vaativat keskipisteen ulkopuolista työkalua, erityisiä muottikokoonpanoja tai robottiosien käsittelyä. 3D-geometrialla varustetut lankamuodot – koukut, silmukat ja monitasoiset taivutukset – vain moniakselinen CNC-langanmuovauskone, jossa on 6 tai useampi itsenäisesti ohjattu akseli, pystyy käsittelemään tuotantomäärän.

Tuotantomäärä

Liikkeeseen, joka valmistaa 50 mukautettua kiinnikettä viikossa, ei ole oikeutta 200 000 dollarin CNC-puristinjarrulle automaattisella työkalunvaihtajalla. Sitä vastoin jousivalmistaja, joka käyttää 500 000 puristusjousta kuukaudessa, ei voi luottaa puoliautomaattiseen kelaan – syklin aika ja työkalujen kuluminen tekevät kustannuksista kestämättömiä. Kannattavuusanalyysi osoittaa johdonmukaisesti, että CNC-jousitaivutuskoneet maksavat sijoituksensa takaisin 12–24 kuukaudessa tuotantonopeudella yli 50 000 osaa kuukaudessa verrattuna manuaalisiin tai puoliautomaattisiin vaihtoehtoihin.

Toleranssivaatimukset

Ilmailu- ja lääketieteelliset osat vaativat rutiininomaisesti taivutuskulmat ±0,25°:ssa ja laippojen pituudet ±0,1 mm:ssä. Tämän saavuttaminen luotettavasti hydraulisella puristusjarrulla ilman kulman mittauspalautetta on lähes mahdotonta koko tuotantoajon aikana. Jousen taivutukseen ±0,3 mm:n vapaan pituuden toleranssit 50 mm:n jousen rungossa vaativat koneen, jossa on vakaa langansyöttöresoluutio ja tasainen takaisinjoustokompensaatio – tyypillisesti saavutettavissa vain servokäyttöisillä CNC-kelailla.

Yleisiä ongelmia taivutusoperaatioissa ja niiden syyt

Jopa hyvin konfiguroidut koneet tuottavat viallisia osia, kun muuttujia ei ohjata. Seuraavat ongelmat ovat yleisimmin raportoituja sekä puristusjarru- että jousitaivutuskoneissa.

Kulman epäjohdonmukaisuus osan pituuden poikki

Jos taivutuskulma on oikea keskeltä, mutta avautuu päitä kohti, koneen alusta taipuu kuormituksen alaisena. 250 tonnin painoisen jarrun 3 metrin mutka ilman aktiivista kruunua voi näyttää 0,4–0,8 mm taipuman keskellä päihin nähden, mikä tarkoittaa 1–2° kulmavaihtelua. Kiinnitys on hydraulinen tai mekaaninen kruunauspöytä tai lyhyemmät työkalusegmentit, jotka mahdollistavat kappalekohtaisen säädön.

Halkeilu mutkassa

Halkeilua tapahtuu, kun ulomman kuidun jännitys ylittää materiaalin venymäkapasiteetin. Yleisiä syitä ovat materiaalille suositeltua vähimmäissädettä pienemmän lävistyssäteen käyttö (6061-T6 alumiinille vähimmäissisäsäde on tyypillisesti 1,5–2× materiaalin paksuus), taivuttaminen valssatun levyn raesuuntaan tai aiemmista muovausoperaatioista kovetetun materiaalin käyttö. Kappaleen kääntäminen 90° valssaussuuntaan nähden eliminoi usein halkeilun reunamateriaaleista.

Jousen vapaan pituuden vaihtelu jousen taivutuksessa

Tuotantojousien vapaapituinen sironta (esim. ±1 mm ±0,3 mm:n tavoitteessa) johtuu yleensä jostakin kolmesta syystä: langan halkaisijan vaihtelu kelojen välillä, joka ylittää koneen kalibroidun toleranssin, lämpötilan aiheuttamat muutokset materiaalin kovuudessa pitkillä tuotantoajoilla tai kuluneet syöttörullat, jotka luistavat ajoittain. Syöttörullien vaihto 300–500 käyttötunnin välein on tavanomainen ennaltaehkäisevä huolto suurivolyymissa kevätliikkeissä.

Kierrä muotoiltuja lankaosia

Kiertyminen kehittyy, kun lankakelan jäännösjännitys ei vapaudu tasaisesti langan kulkiessa koneen läpi. Lankarullan ja syöttötelojen väliin asennettu langansuoristin (pyörivä tai rullatyyppinen) poistaa kelasarjan ennen muodostamista. Useimmissa tuotantojousen taivutuskoneissa on vakiovarusteena 7- tai 9-telainen suoristus.

Taivutuskoneiden käytön turvallisuusvaatimukset

Taivutuskoneet – erityisesti 100 tonnin tai sitä suuremmat hydrauliset puristusjarrut – synnyttävät voimia, jotka voivat murskata käsiä ja aiheuttaa hengenvaarallisia vammoja. Turvallisuusstandardit eivät ole valinnaisia ​​missään ammattikäyttöympäristössä.

• Valoverhot ja laserturvajärjestelmät: Nykyaikaiset puristusjarrut käyttävät AOPD-järjestelmiä (Active Opto-electronic Protective Device) – laserverhoja, jotka pysäyttävät painimen välittömästi, jos käyttäjän käsi tulee vaara-alueelle. Fiessler AKAS II ja vastaavat järjestelmät havaitsevat jopa 14 mm:n ohuita esteitä sulkunopeudella 10 mm/s asti.
• Kahden käden ohjaus: Koneissa, joissa ei ole edistynyttä optista turvallisuutta, kahden käden aktivointivaatimus pitää käyttäjän kädet poissa työkalualueelta voimaniskun aikana.
• Henkilökohtaiset suojavarusteet: Viiltoa kestävät käsineet (EN388 taso 4 tai korkeampi), turvajalkineet ja silmäsuojaimet metallipurseilta ovat vähimmäisvaatimuksia useimmilla lainkäyttöalueilla.
• Jousitaivutuskoneen suoja: Koska jousitaivutuskoneet irrottavat osia nopeudella ja lanka voi ruskistua, jos se katkeaa jännityksen alaisena, vaaditaan koko ympäryssuoja lukituilla kulkuovilla. ISO 11161 ja EN 13857 -standardit määrittelevät turvavälit tällaisille vartioinneille.
• Hydraulijärjestelmän huolto: Hydraulinen jarrupuristin, jossa on vuotava tiiviste, voi pudottaa painimen painovoiman vaikutuksesta. Pudotuksenestoventtiilit (suoraan sylinterissä olevat takaiskuventtiilit) ovat pakollisia kaikissa nykyaikaisissa koneissa ja ne tulee tarkastaa vuosittain.

Huoltokäytännöt, jotka pidentävät taivutuskoneen käyttöikää

Hyvin huolletun taivutuskoneen tulee palvella tuottavaa 20–30 vuotta. Huolimatta jätetyt koneet heikkenevät nopeasti tuottaen toleranssin ulkopuolella olevia osia ja aiheuttaen turvallisuusriskejä. Seuraavista ylläpitokäytännöistä ei voida neuvotella tuotantoympäristöissä.

• Päivittäin: Puhdista työkalupinnat, jotta vältyt uurretuilta lävistyskärjeiltä ja meistin olakkeilta. Tarkista hydrauliletkujen hankaus tai itku. Tarkista mittarin pysäyttimet roskien varalta, jotka voisivat asettaa osia väärin.
• Viikoittain: Tarkista hydraulinesteen taso ja kunto. Tarkasta lineaarianturit (jos asennettu) kontaminaatioiden varalta. Tarkista takamittarin paikannustarkkuus mittakellolla vertailupysäyttimellä.
• Kuukausittain: Voitele paininohjaimet, takamittarin johtoruuvit ja kuularuuvit valmistajan voitelukaavion mukaisesti. Tarkista työkalun kiinnitysjärjestelmien kuluminen.
• Vuosittain: Täydellinen hydraulinesteen vaihto (yleensä ISO VG46 tai VG68 ilmastosta riippuen). Tarkasta sylinterin tiivisteet. Suorita koneen kulmareferenssijärjestelmän laser- tai optinen kalibrointi. Vaihda jousitaivutuskoneissa ne taivutustapit ja kierreholkit, joissa on mitattavissa olevaa kulumista.

Työkalu on tyypillisesti korkein toistuva ylläpitokustannus sekä puristusjarru- että jousitaivutuskoneissa. Punch kärjet kulumista ja nick; kuoppien olkapäät kuluvat toistuvasta metallikontaktista. Yksittäinen tarkkuuspuristimen jarrutyökalusarja 3 metrin koneelle voi maksaa 3 000–15 000 dollaria, mikä tekee asianmukaisesta varastoinnista (työkalutelineet, suojakannet) ja käsittelymenettelyistä suoran kustannusten hallintatoimenpiteen.
