CNC-langan taivutuskone: tyypit, tekniset tiedot ja osto-opas

Mitä CNC-langan taivutuskone todella tekee – ja miksi sillä on merkitystä

CNC-langan taivutuskone on automatisoitu valmistusjärjestelmä, joka syöttää, sijoittaa ja taivuttaa metallilangan tarkkoihin geometrisiin muotoihin käyttämällä tietokoneohjattuja servomoottoreita ja ohjelmoitavia työkaluja. Lyhyt vastaus siihen, tarvitsetko sellaisen: jos tuotantomääräsi ylittää muutaman sadan identtisen lankaosan päivässä, manuaalinen tai puoliautomaattinen taivutus maksaa melkein varmasti enemmän kuin itse kone. Nykyaikaiset CNC-langantaivuttajat voivat tuottaa monimutkaisia 2D- ja 3D-lankamuotoja, joiden toleranssit ovat jopa ±0,1 mm , nopeuksilla, joita manuaaliset käyttäjät eivät yksinkertaisesti pysty vastaamaan tasaisesti.

Sama alusta, joka taivuttaa rakennelankamuotoja, toimii myös a jousen taivutuskone kun se on varustettu asianmukaisilla työkaluilla ja ohjelmistomoduuleilla. Tämä kaksitoimintoinen ominaisuus on yksi syy, miksi CNC-langantaivutuskoneista on tullut oletusvalinta teollisuudessa aina autojen istuimista lääkinnällisten laitteiden valmistukseen. Sen sijaan, että investoisivat kahteen erilliseen järjestelmään, valmistajat konfiguroivat yhden CNC-alustan käsittelemään sekä lankamuotoja että puristus- tai vääntöjousia tuotantoaikataulun mukaan.

Tässä artikkelissa kerrotaan, kuinka nämä koneet toimivat, mikä erottaa lähtötason huippumalleista, mitkä toimialat luottavat niihin eniten ja mitä sinun tulee arvioida ennen järjestelmän ostamista tai päivittämistä.

Ydinmekaniikka: Kuinka CNC-langan taivutuskoneet toimivat

Mekaanisen järjestyksen ymmärtäminen auttaa sinua arvioimaan koneen tekniset tiedot älykkäästi sen sijaan, että vertailet esitteen lukuja erikseen. Prosessi alkaa langansyöttöjärjestelmästä, jossa suoristuslaite poistaa kelasarjan kelatusta langasta ennen kuin se tulee taivutuspäähän. Syötön tarkkuus tässä vaiheessa on kriittinen – 0,5 mm:n virhe syöttöjaksoa kohden muodostaa monimutkaisen 20 mutkan osan poikki täysin käyttökelvottomaksi komponentiksi.

Taivutuspää ja työkalujärjestelmä

Taivutuspää on minkä tahansa CNC-langan taivutuskoneen sydän. Se koostuu tyypillisesti keskellä olevasta taivutustakasta, sen ympärillä pyörivästä taivutussormesta ja kiristysmekanismista, joka pitää lankaa taivutuksen aikana. Aloitustason koneissa taivutussuunta on kiinteä, mikä tarkoittaa, että käyttäjän on käännettävä vaijeria manuaalisesti monimutkaisia ​​3D-osia varten. Keskitason ja teollisuusjärjestelmissä itse taivutuspää pyörii – jota usein kutsutaan pyöriväksi taivutuspääksi – jolloin kone voi luoda 3D-lankamuotoja yhdessä keskeytymättömässä syklissä.

Laadukkaat järjestelmät valmistajilta, kuten Wafios, BendRobotics ja Meba taivutuspäät jopa 7 ohjatulla akselilla , mikä mahdollistaa geometrian, joka olisi mahdotonta tavanomaisilla laitteilla. Itse työkalut – tapit, sormet ja muotoilijat – on tyypillisesti valmistettu karkaistusta työkaluteräksestä tai kovametallista ja mitoitettu vastaamaan langan halkaisijaa. Vaihto langan halkaisijoiden välillä vaatii yleensä työkalujen vaihdon, joka kestää koneen suunnittelusta riippuen 15–45 minuuttia.

Servomoottorit ja liikkeenohjaus

Nykyaikaiset CNC-langantaivutuskoneet korvaavat hydrauliset toimilaitteet AC- tai DC-servomoottoreilla kullakin akselilla. Servoohjatut järjestelmät reagoivat nopeammin, kuluttavat vähemmän energiaa ja antavat ohjaimen tallentaa sijaintitietoja reaaliajassa laadun varmentamista varten. Liikeohjain – tyypillisesti patentoitu CNC-yksikkö tai teollisuus-PC, jossa on erikoisohjelmisto – tulkitsee ohjelmoidun taivutussekvenssin ja koordinoi kaikkia akseleita samanaikaisesti. Syöttönopeus, taivutuskulma, taivutussuunta ja leikkaus synkronoidaan millisekuntien tarkkuudella.

Joissakin koneissa käytetään nokkakäyttöistä mekaanista järjestelmää yksinkertaisissa, suurivolyymissa osissa, joissa servojoustavuus on tarpeetonta, mutta nämä ovat yhä harvinaisempia uusissa asennuksissa. Suuntaus on tiukasti kohti servoalustoja, koska ne mukautuvat nopeisiin ohjelmien muutoksiin – välttämättömyys työpajaympäristöissä, joissa 20 erilaista lankamuotoa voi kulkea yhdessä työvuorossa.

Leikkausjärjestelmät

Lanka leikataan taivutuksen jälkeen joko leikkaus- tai kiertoleikkausmekanismilla. Leikkaus on nopeampaa ja sopii hyvin pehmeälle ja keskikovalle langalle, jonka halkaisija on noin 8 mm. Pyörivä leikkaus tuottaa puhtaamman päätypinnan, jossa on mahdollisimman vähän purseita, mikä on tärkeää sovelluksissa, joissa langan päät koskettavat tiivisteitä, liikkuvia osia tai ihmisihoa. Joissakin jousitaivutuskonekokoonpanoissa käytetään erityistä katkaisutyökalua, joka myös muodostaa päätykäämin samanaikaisesti, mikä eliminoi toissijaisen toiminnan.

Koneen luokat ja mihin jokainen on rakennettu

CNC-langan taivutuskoneet eivät ole yksi luokka. Markkinat kattavat alle 30 000 dollaria maksavat koneet, jotka tuottavat yksinkertaisia ​​2D-kiinnikkeitä, yli 500 000 dollarin arvoisiin järjestelmiin, jotka taivuttavat raskaita rakennelankoja auto- tai rakennussovelluksiin. Väärän kategorian valinta on ostajien yleisin ja kallein virhe.

2D vs. 3D-ominaisuus

2D CNC-langan taivutuskone taivuttelee lankaa yhdessä tasossa. Valmis osa voidaan nostaa tasaiselta pinnalta ilman, että mikään osa nousee tämän tason ylä- tai alapuolelle. Tämä kattaa erittäin suuren osan lankamuodoista, joita käytetään vähittäiskaupan kalusteissa, LVI-komponenteissa ja kuluttajalaitteistoissa – tuotteissa, joissa 3D-kyvyn lisäkustannukset ovat tarpeettomia. 3D-kone lisää pyörimisakselin taivutuspäähän tai langansyöttöputkeen, jolloin osa voi kiertyä tai kiertyä kolmessa ulottuvuudessa. Autojen istuinrungot, ergonomiset ristiseläntuet ja monimutkaiset lääketieteelliset lankaohjaimet vaativat kaikki 3D-kyvyn.

Jousitaivutuskone alakategoriana

Jousitaivutuskone on teknisesti CNC-langan taivutuskoneperheen erikoisversio, joka on optimoitu langan kelaamiseen jousigeometrioihin. Keskeinen mekaaninen ero on kelaustyökalu – karkaistu muotti, joka on sijoitettu tarkasti suhteessa langan keskiviivaan kelan halkaisijan säätämiseksi – yhdistettynä nousutyökaluun, joka siirtää keloja aksiaalisesti. Nykyaikaiset CNC-jousitaivutuskoneet voivat tuottaa puristusjouset, jatkojouset avoimilla tai suljetuilla koukuilla ja vääntöjouset mielivaltaisilla jalkakulmilla , kaikki samassa ohjelmajaksossa. Jousityyppien välillä vaihtaminen vaatii tyypillisesti vain ohjelman vaihdon ja pienen työkalun säädön täyden koneenvaihdon sijaan.

Materiaalien yhteensopivuus ja langan tekniset tiedot

Taivutettava materiaali vaikuttaa kaikkiin koneen valinnan osa-alueisiin: vaadittavaan taivutusvoimaan, työkalun geometriaan, tarvittavaan joustokompensaatioon ja työkalun kulumisnopeuteen. Oletus, että pehmeälle teräslangalle tarkoitettu kone toimii yhtä hyvin ruostumattomassa tai hiilipitoisessa jousilangassa, on yleinen ja kallis virhe.

• Pehmeä teräslanka (AISI 1006–1018): Helposti taivutettava materiaali, matala takaisinjousto ja hyvä sitkeys. Useimmat CNC-langan taivutuskoneet on mitoitettu tälle materiaalille niiden suurimman halkaisijan mukaan.
• Ruostumaton teräs (304, 316, 316L): Vaatii noin 50–70 % enemmän taivutusvoimaa kuin saman halkaisijan omaava pehmeä teräs suuremman vetolujuuden ja suuremman takaisinjouston ansiosta. Koneita on vähennettävä vastaavasti – 8 mm:n pehmeälle teräkselle tarkoitettu kone voi käsitellä luotettavasti vain 5–6 mm:n ruostumatonta terästä.
• Hiilipitoinen jousiteräs (ASTM A228, A227): Käytetään pääasiassa jousitaivutuskoneissa. Vetolujuus voi nousta 2 000 MPa:iin hienoilla lankamittareilla, mikä vaatii vankkaa työkalua ja tarkkoja takaisinjoustokompensointialgoritmeja CNC-ohjaimessa.
• Alumiinilanka: Pienempi voimavaatimus, mutta huomattavasti pehmeämpi, mikä tarkoittaa, että työkalun jälkiä näkyy, jos työkalun pinnan viimeistely on riittämätön. Käytetään kevyissä valaisimissa ja näyttösovelluksissa.
• Titaani ja erikoisseokset: Edellyttää erikoistyökaluja, hitaampia taivutusnopeuksia ja usein hehkutusta toimintojen välillä. Näitä materiaaleja varten tarkoitetut CNC-langan taivutuskoneet valmistetaan tyypillisesti mittatilaustyönä tai niitä on muutettu voimakkaasti vakioalustoilta.

Springback - langan elastinen palautuminen taivutuksen jälkeen - vaihtelee huomattavasti materiaalien välillä ja jopa samaa materiaalia olevien lankaerien välillä. Laadukkaat CNC-ohjaimet sisältävät joustokompensointitaulukot, jotka säätävät todellisen ohjelmoidun taivutuskulman tavoitekulman yli oikean lopullisen geometrian saavuttamiseksi. Jotkin järjestelmät käyttävät prosessin sisäistä mittausta kameralla tai kosketusanturin avulla todellisten taivutuskulmien havaitsemiseen ja korjaamiseen reaaliajassa, mikä vähentää uuden ohjelmaajon ensimmäisten osien romua.

Ohjelmointi ja ohjelmistot: todellinen kilpailukykyinen erottaja

Kaksi konetta, joilla on lähes identtiset mekaaniset tekniset tiedot, voivat tuottaa hyvin erilaisia todellisia tuloksia ohjelmistoalustasta riippuen. Ohjelmointiaika, vaihtotehokkuus ja kyky tuoda geometriaa CAD-järjestelmistä ovat nyt yhtä tärkeitä kuin mekaaniset ominaisuudet – erityisesti ympäristöissä, joissa tuotantoajoja on lyhyt ja osia vaihdetaan usein.

Offline-ohjelmointi ja CAD-tuonti

Johtavat CNC-langantaivutuskoneiden ohjelmistoalustat – mukaan lukien Wafios Wafios FMG, Simplex ja Numalliancen omat järjestelmät – antavat käyttäjille mahdollisuuden tuoda lankageometriaa suoraan DXF- tai STEP-tiedostoista. Ohjelmisto laskee automaattisesti tarvittavan taivutusjärjestyksen, työkalujen asemat ja arvioidun takaisinjouston. Tämä tarkoittaa, että uusi osaohjelma voidaan luoda offline-tilassa 20–60 minuutissa sen sijaan, että joutuisit viettämään tunteja koneella koekappaleiden suorittamisessa. Sekoitetuissa ympäristöissä tämä ominaisuus voi palautua yksinään 2-4 konetuntia per vuoro joka muuten menetetään vaihdon vuoksi.

Simulointi ja törmäysten havaitseminen

Ennen uuden ohjelman suorittamista varsinaisessa koneessa, simulointiohjelmisto tekee koko taivutussekvenssin 3D-muodossa ja ilmoittaa mahdollisista törmäyksistä taivutustyökalujen, langan ja osan jo taivutettujen osien välillä. Tämä on erityisen arvokasta monimutkaisissa 3D-lankamuodoissa, joissa sokea mutka voi ajaa langan koneen päähän. Törmäyksen havaitseminen simulaatiossa eikä tuotannossa estää työkaluvaurioita, joiden korjaaminen voi maksaa 2 000–15 000 dollaria konetyypistä riippuen.

Jousitaivutuskoneen ohjelmistotiedot

Jousitaivutuskoneohjelmisto lisää parametreja, joita ei ole yleisissä langan taivutusohjelmissa: kelan halkaisija, nousu, vapaa pituus, aktiivisten kelojen lukumäärä ja päätykokoonpano. Kehittyneiden alustojen avulla käyttäjä voi syöttää jousen toiminnalliset tiedot - jousen nopeus, työkuorma tietyllä taipumalla - ja ohjelmisto laskee takaisin vaaditun langan halkaisijan ja kelan geometrian ja luo sitten koneohjelman automaattisesti. Tämä eliminoi manuaalisen iteroinnin, jonka jousisuunnittelijat perinteisesti suorittivat koekelauksen ja kuormitustestauksen avulla.

Datayhteydet ja teollisuus 4.0 -integraatio

Nykyaikaiset CNC-langantaivutuskoneet tukevat yhä enemmän OPC-UA- tai MQTT-dataprotokollia, mikä mahdollistaa tuotantotietojen – syklien määrän, vikakoodit, taivutusvoimalukemat ja ohjelmatunnisteet – suoratoistamisen reaaliajassa valmistuksen suoritusjärjestelmiin. Tämän ansiosta tuotannonsuunnittelijat voivat seurata tuotantoa aikataulun mukaisesti kävellemättä lattialla, ja huoltotiimit voivat seurata työkalujen kulumisjaksoja ja ajoittaa vaihdon ennen kuin vikoja ilmenee. Koneista, joista puuttuvat nämä rajapinnat, on tulossa vastuu laitoksissa, jotka toteuttavat laitoksen laajuisia tiedonkeruustrategioita.

Toimialat ja sovellukset, jotka lisäävät CNC-langan taivutuksen kysyntää

Globaalit langanmuodostuslaitteiden markkinat arvioitiin noin 1,8 miljardia dollaria vuonna 2023 ja jatkaa kasvuaan pääasiassa autoteollisuuden keveysvaatimusten, lääkinnällisten laitteiden alan kasvun ja sähköisen kaupankäynnin toteuttamisinfrastruktuurin laajentumisen vuoksi, mikä vaatii valtavia määriä johtojen säilytys- ja näyttökomponentteja.

Autojen valmistus

Automotive on CNC-langantaivutuskoneiden suurin yksittäinen loppumarkkina. Tyypillinen henkilöauto sisältää 200-400 yksittäistä lankamuotoa , joka vaihtelee istuimen rungon jousista ja ristiselän tukijousista konepellin tukitankoihin, tuulilasinpyyhkimien vivustoihin ja moottoritilan kaapeliohjaimiin. Sähköajoneuvot lisäävät lankamuodon monimutkaisuutta akkumoduulien kiinnitysjärjestelmissä ja lämmönhallintakokoonpanoissa. Ensimmäisen tason autotoimittajat käyttävät tyypillisesti useita CNC-langantaivutuskoneita tuotantokennoa kohden, ja OEM-asiakkaiden sopimusodotusten mukaan vaihtoajat ovat alle 10 minuuttia.

Lääketieteelliset laitteet ja kirurgiset instrumentit

Lääketieteellinen lankojen taivutus kattaa nitinoliohjainlangat, ruostumattomat kirurgiset työkalut, ortopediset implanttikomponentit ja monimutkaiset lankakehykset, joita käytetään minimaalisesti invasiivisissa kirurgisissa laitteissa. Nämä sovellukset vaativat korkeinta mahdollista sijaintitarkkuutta – ±0,05 mm:n toleranssit ovat yleisiä – yhdistettynä materiaalierän ja koneparametrien täydelliseen jäljitettävyyteen säädöstenmukaisuuden varmistamiseksi. Lääketieteellisessä tuotannossa käytetyt CNC-langan taivutuskoneet suorittavat tyypillisesti sertifiointiohjelmia, jotka kirjaavat jokaisen osan jokaisen taivutusparametrin ja tallentavat tiedot yksilöllisen osan sarjanumeron perusteella.

Kevään valmistus

Omistautuneet jousivalmistajat käyttävät CNC-jousitaivutuskoneita ensisijaisena tuotantolaitteistonaan. Keskikokoinen kevätkauppa saattaa toimia 5–20 CNC-jousitaivutuskonetta samanaikaisesti , joista jokainen tuottaa erilaista jousityyppiä. Sovellukset kattavat autojen jousitukset ja venttiilijouset, teollisuuskoneiden jouset, kulutuselektroniikan (näppäimistökytkimet, kynämekanismit) ja ilmailu- ja avaruuskäyttöjärjestelmät. Jousitaivutuskonesegmentti on yksi nopeimmin kasvavista alakategorioista johtuen sähköajoneuvojen akkujärjestelmän ja energian varastointialojen kysynnästä, jossa tarkka jousikuormitus on kriittinen kennon puristuksen ja lämpökoskettimen hallinnan kannalta.

Vähittäiskaupan kalusteet ja näyttöjärjestelmät

Lankahyllyjä, hyllynjakajia, tappikoukkuja ja korijärjestelmiä valmistetaan valtavia määriä vähittäiskauppaketjuja palvelevien lankamuottivalmistajien toimesta. Tämä segmentti arvostaa suurta suorituskykyä äärimmäisen tarkkuuden sijaan – 2D CNC-langan taivutuskone, joka pyörii nopeudella 1 500 osaa tunnissa yksinkertaisella vähittäiskaupan koukkuohjelmalla, edustaa monien näyttölaiteliiketoimintojen ydintä. Tämän segmentin alhaiset materiaalikustannukset ja hyödyketason hinnat lisäävät koneiden käyttöaikaa ja vaihtotehokkuutta.

LVI- ja laitevalmistus

Jääkaapin hyllyt, uunitelineet, pesukoneen rumpukannattimet ja LVI-ritiläkehykset ovat kaikki lankamuotoisia tuotteita, jotka valmistetaan CNC-langantaivutuskoneilla. Nämä ovat volyymiltaan suuria, suhteellisen yksinkertaisia ​​lankamuotoja, joissa 2D- tai yksinkertainen 3D-kone, joka toimii automatisoidussa tilassa ilman käyttäjän väliintuloa, on vakiotuotantomalli. Ruostumaton teräs ja galvanoitu teräs ovat hallitsevia materiaaleja tässä segmentissä.

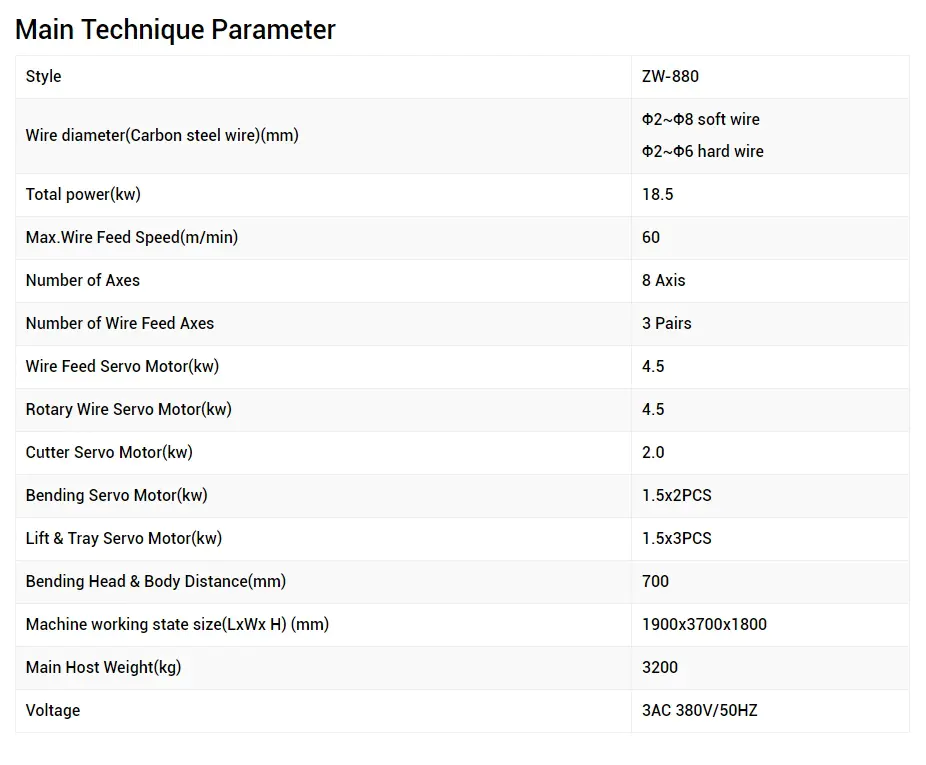

Tärkeimmät tiedot, jotka on arvioitava ennen ostamista

Koneiden tekniset tiedot eivät aina ole suoraan vertailukelpoisia eri valmistajien välillä, ja jotkin luvut on esitetty parhaan mahdollisen olosuhteissa, jotka eivät välttämättä vastaa todellisia tuotantovaatimuksiasi. Seuraavat kriteerit tulee arvioida kriittisesti jokaisen ostopäätöksen yhteydessä.

• Langan halkaisijaalue: Varmista aina, että nimellishalkaisija on saavutettavissa tietyllä lankamateriaalillasi ja -laadullasi, ei vain pehmeällä hehkutetulla teräksellä. Pyydä valmistajia esittelemään konetta todellisella materiaalillasi.
• Ohjattujen akselien lukumäärä: Enemmän akseleita mahdollistaa monimutkaisemmat osat, mutta lisää myös ohjelmoinnin monimutkaisuutta ja kustannuksia. Älä osta 6-akselista toimintoa, jos tuotevalikoimasi vaatii vain kolmea.
• Taivutusvoima ja vääntömomentti: Nimellinen kN tai Nm, tämä määrittää langan enimmäiskoon ja kovuuden, jonka kone pystyy käsittelemään. Ota huomioon vähintään 20 %:n marginaali laskettuun tarpeeseesi, jotta materiaalivaihtelut ja työkalujen kuluminen voidaan ottaa huomioon.
• Syötön tarkkuus ja toistettavuus: Tarkista, että syöttötarkkuus on ±0,1 mm tai parempi. Toistettavuus (koneen kyky osua samaan asentoon jatkuvasti) on usein parempi kuin absoluuttinen tarkkuus ja sillä on enemmän merkitystä tuotannon laadun kannalta.
• Vaihtoaika: Pyydä suoraa esittelyä täydellisestä vaihdosta kahden eri osaohjelman välillä. Tämä on informatiivisempi kuin mikään spesifikaatiotaulukon kuva.
• Ohjelmistoekosysteemi: Arvioi offline-ohjelmointikyky, tuetut CAD-tuontimuodot, tietojen vientivaihtoehdot ja koulutetun ohjelmistotuen saatavuus alueellasi.
• Varaosien saatavuus ja toimitusajat: Kone, joka seisoo käyttämättömänä 6 viikkoa odottamassa omaa servokäyttöä, on paljon kalliimpi kuin sen ostohinta antaa ymmärtää. Varmista, että kuluvia osia ja kriittisiä komponentteja on varastossa paikallisesti tai että ne ovat saatavilla tuotantoaikataulusi kestävän ajan.
• Koulutus- ja käyttöönottotuki: Uudet CNC-langantaivutuskoneet vaativat yleensä 3–5 päivää paikan päällä tapahtuvaa käyttöönottoa ja kuljettajan koulutusta saavuttaakseen luotettavan tuotantotuloksen. Tarkista, mitä ostohintaan sisältyy ja mistä aiheutuu lisäkustannuksia.

Tuottavuuden vertailuarvot: Miltä todellinen tuotanto näyttää

Koneiden valmistajien julkaisemat syklin aikaluvut edustavat ihanteellisia olosuhteita – puhdas lanka, yksinkertainen geometria, optimaalinen työkalu, kokenut käyttäjä. Todellinen tuotanto tyypillisessä valmistusympäristössä alkaa 65–85 % nimellistehosta kun otetaan huomioon materiaalinvaihdot, pienet seisokit, romu ohjelman käynnistyksessä ja määräaikaishuolto. Suunnittelemalla noin 70 % nimellistehosta on konservatiivinen ja perusteltu lähestymistapa kapasiteetin suunnittelussa.

Harkitse työpajaa, joka valmistaa ruostumattomasta teräksestä valmistettua lankamuottia, jossa on 12 mutkaa ja jossa käytetään 4-akselista CNC-langan taivutuskonetta, jonka nopeus on 400 osaa tunnissa pehmeällä 4 mm:n teräslangalla. Ruostumattomasta teräksestä, jonka halkaisija on sama, voit odottaa 30–40 %:n nopeuden alenemista suuremman materiaalin lujuuden vuoksi – kutsukaa sitä 250–280 osaa tunnissa täydellä teholla tai noin 175–200 osaa tunnissa 70 %:n käyttöasteella. Yli 8 tunnin työvuorossa, joka tuottaa noin 1 400–1 600 osaa – tämän luvun on vastattava päivittäisiä kysyntä- ja varastotavoitteitasi ennen kuin sitoudut koneostokseen.

Jousitaivutuskonesovelluksissa suorituskyky riippuu suuresti jousen monimutkaisuudesta. Yksinkertainen sylinterimäinen puristusjousi, jolla ei ole erityistä päätekonfiguraatiota, saattaa pyöriä 300–500 kappaletta minuutissa nopealla CNC-kelalla. Vääntöjousi, jossa on kaksi tarkasti sijoitettua jalkaa eri kulmissa, saattaa käydä vain 20–50 kappaletta minuutissa. Molemmat valmistetaan samassa konekategoriassa – geometria ohjaa tehoa, ei vain koneen nimellisnopeutta.

Ylläpitovaatimukset ja kokonaiskustannukset

CNC-langantaivutuskoneen hankintahinta on tyypillisesti 50–65 % sen kokonaiskustannuksista 10 vuoden käyttöiän aikana. Loput ovat työkalut, huolto ja energiankulutus. Näiden kustannusten ymmärtäminen etukäteen estää budjettiyllätykset, jotka heikentävät investoinnin kannattavuutta.

Työkalujen kuluminen ja vaihto

Taivutusnastat ja sormet ovat kulutustavaroita. Ruostumatonta lankaa käyttävässä korkean tuotannon koneessa taivutustappi saattaa kestää 500 000–2 000 000 sykliä ennen vaihtoa. Nopeudella 250 osaa tunnissa ja 12 taivutusta osaa kohti, se on 3 000 mutkaa tunnissa – mikä tarkoittaa, että tappi on ehkä vaihdettava 170–670 tuotantotunnin välein. Kovametallityökalut kestävät 3–5 kertaa pidempään kuin tavallinen työkaluteräs, mutta maksavat 4–6 kertaa enemmän yksikköä kohti. Oikea valinta riippuu tuotantomäärästäsi ja seisokkien sietokyvystä.

Ennaltaehkäisevän huollon aikataulu

Valmistajat suosittelevat tyypillisesti päivittäisiä voitelutarkastuksia, viikoittaista suoristusrullien ja käyttötelojen tarkastusta, servomoottorikytkimien ja anturin palautteen kuukausittaista tarkastusta sekä taivutuspään laakerikokoonpanon vuosittaista tarkastusta. Koneet, jotka toimivat pölyisissä tai märissä ympäristöissä – yleisiä valmistuspajoissa – vaativat useammin sähkökoteloiden puhdistusta ja tarkastusta. Suoristusjärjestelmän laiminlyönti on yleisin huoltovirhe: kuluneet suoristusrullat mahdollistavat jäännöskiertymisen vaijeriin, mikä aiheuttaa asentovirheitä, jotka ilmenevät satunnaisena vaihteluna valmiin kappaleen geometriassa.

Energiankulutus

Täysservo-CNC-langan taivutuskone, jonka langan halkaisija on 4–8 mm, vetää tyypillisesti 3–8 kW aktiivisen taivutuksen aikana , joilla on huiput kiihdytysvaiheen aikana. Tämä on huomattavasti pienempi kuin vastaavissa hydraulikoneissa, jotka käyvät tyhjäkäynnillä täydellä pumpun paineella. Hydraulisista servokäyttöisiin järjestelmiin siirtymisen aiheuttamat energiansäästöt vaikuttavat usein mielekkäästi konepäivityksen takaisinmaksulaskelmaan, erityisesti laitoksissa, joissa sähkökustannukset ovat korkeat tai joissa aktiivihiilen vähentämisohjelmia.

Automaatiointegraatio: Itse koneen ulkopuolella

Itsenäinen CNC-langan taivutuskone on usein vain yksi komponentti laajemmassa automatisoidussa tuotantosolussa. Taivutuskoneen ulostulo voidaan syöttää suoraan hitsauslaitteeseen, muotoilupuristimeen, kokoonpanoasemaan tai tarkastusjärjestelmään. Näiden liitäntöjen oikea suunnittelu alusta alkaen on huomattavasti halvempaa kuin niiden jälkiasennus asennuksen jälkeen.

Yleisiä loppupään automaatiokokoonpanoja ovat kuljetushihnan purkaminen suurivolyymeille 2D-lankamuodoille, robottiosien sijoittelu 3D-lomakkeille, joissa suunta on tärkeä loppupään kokoonpanossa, näkötarkastusjärjestelmät, jotka tarkistavat valmiiden osien geometrian CAD-mallia vasten ja hylkäävät toleranssin ulkopuoliset osat ennen kuin ne saavuttavat kokoonpanolinjan, ja automatisoitu kelarullien poistaminen ilman johtojen vaihtajia. suunnittelemattomien seisokkien lähde korkean tuotannon CNC-langan taivutusjärjestelmissä.

Jousitaivutuskonekennoissa automaattiset laskenta-, lajittelu- ja pakkausjärjestelmät ovat vakiona suuren volyymin jousivalmistuksessa. Jouset puretaan tärykulhojen syöttölaitteisiin, jotka suuntaavat ne automatisoitua pakkausta tai toissijaisia ​​toimintoja, kuten lämpöasetusta, haukunpoistoa tai pinnoitusta varten. Näiden järjestelmien integrointi vaatii huolellista huomiota jousen geometriaan – jousi, joka on taipuvainen sotkeutumaan, aiheuttaa jatkuvia tukoksia tärinäkäsittelylaitteissa. Ongelma on paljon helpompi ratkaista suunnitteluvaiheessa kuin laitteiden asennuksen jälkeen.

Usein kysyttyjä kysymyksiä CNC-langantaivutuskoneista

Mikä on pienin tuotantomäärä, joka oikeuttaa CNC-langan taivutuskoneen?

Ei ole olemassa yleistä kynnysarvoa, mutta useimmat valmistajat huomaavat, että CNC-langan taivutus tulee kustannustehokkaaksi yli 500–1 000 identtisen osan vuorokaudessa yli 3 taivutusta vaativan osan osalta. Tämän tilavuuden alapuolella manuaaliset tai puoliautomaattiset työkalut yksinkertaisemmilla laitteilla tarjoavat yleensä paremman tuoton. Työpajat, jotka käsittelevät erittäin sekoitettua ja vähäistä työtä, oikeuttavat joskus CNC-koneet nimenomaan niiden nopean vaihtokyvyn vuoksi pelkän suorituskyvyn sijaan.

Voivatko CNC-langan taivutuskone ja joustaivutuskone olla sama yksikkö?

Kyllä. Monet nykyaikaiset CNC-langan taivutusalustat voidaan konfiguroida jousikäämitykseen asentamalla sopivat kelaus- ja nousutyökalut. Ohjelmiston tulee myös tukea jousiparametreja. Lankamuotoille optimoitu kone ei kuitenkaan välttämättä saavuta hienolangaiseen nopeaan jousituotantoon tarvittavaa syöttönopeutta tai kulmaresoluutiota. Jos jouset ovat ensisijainen tuotteesi, tarkoitukseen rakennettu joustaivutuskone toimii paremmin kuin yleiskäyttöinen langantaivutuskone, joka on sovitettu jousitöihin.

Kuinka kauan uuden osan ohjelmointi CNC-langantaivutuskoneeseen kestää?

Offline-ohjelmointiohjelmiston ja valmiin kappaleen DXF-tiedoston avulla kokenut ohjelmoija voi luoda toimivan ohjelman 30–90 minuutissa tavalliselle 2D- tai 3D-lankalomakkeelle. Koneohjelmointi ilman offline-työkaluja voi kestää 2–6 tuntia monimutkaisten osien suorittamiseen, mukaan lukien testiajot ja säädöt. Kevätohjelmat ovat usein nopeampia, koska geometria on säännöllisempi ja ohjelmisto tekee suuremman osan laskennasta automaattisesti.

Mitä lankamateriaaleja tavallinen CNC-langantaivutuskone voi käsitellä?

Vakiokoneet käsittelevät pehmeää terästä, ruostumatonta terästä (alennettu kapasiteetti) ja alumiinia. Hiilipitoista jousilankaa käsittelevät jousioptimoidut koneet ja jotkut yleiset langantaivuttimet. Titaani, nitinoli ja erikoisseokset vaativat tyypillisesti muunnettuja tai mukautettuja koneita, ja jotkin sovellukset vaativat kuumennettua työkalua riittävän sitkeyden saavuttamiseksi.

Miten palautuskorvaus toimii käytännössä?

Koneohjain lisää lasketun ylitaivutuksen jokaiseen ohjelmoituun kulmaan kompensoimaan elastista palautumista työkalun irtoamisen jälkeen. Tämä kompensaatioarvo määritetään empiirisesti – kone taivuttaa testikappaleita, mittaa todellisen saavutetun kulman ja laskee tarvittavan korjauksen. Nykyaikaiset järjestelmät rakentavat joustopöydät materiaalityypin ja halkaisijan mukaan, joten kompensaatiota sovelletaan automaattisesti materiaalia valittaessa. Prosessin sisäiset mittausjärjestelmät voivat päivittää kompensaatioarvot reaaliajassa todellisten mittaustulosten perusteella, mikä vähentää uutta ohjelmaa käynnistettäessä tarvittavien testikappaleiden määrää.
