CNC-jousikoneopas: Kuinka jousivalmistajat valitsevat laitteet

Mitä kevätvalmistaja todella tarvitsee a CNC-jousikone

Lyhyt vastaus: jousivalmistaja tarvitsee koneen, joka vastaa kolmea asiaa kerralla – valmistettavien osien langan halkaisija-aluetta, jousen geometrian edellyttämää akselilukua ja ohjausjärjestelmän, joka on riittävän vakaa toimiakseen ilman valvontaa koko työvuoron ajan. Jos jokin niistä on väärä, ja muu myymälä maksaa siitä joko romutettuna lankana tai iltapäivän syövänä vaihtona.

Useimmat laitteita etsivät ostajat huomaavat nopeasti, että "jousikone" on laaja luokka, joka kattaa kaiken 2-akselisesta peruskelasta 12-akseliseen nokkattomaan järjestelmään. Zhejiang Kaikkivoipa Spring Machine Co., Ltd , joka tunnetaan alalla WNJ-brändillään, on rakentanut tätä CNC-jousikonesarjaa vuodesta 1993 Shengzhousta, Zhejiangin osavaltiosta – yhdestä maan vakiintuneista tietokoneohjattujen jousikelauslaitteiden tuotantoklustereista. Sen tuotevalikoima kattaa sarjan alimman pään (3-akseliset CNC635-kelat) 12-akselisiin nokkattomiin alustoihin, mikä tekee siitä hyödyllisen vertailukohdan luokan rakenteen ymmärtämiseen.

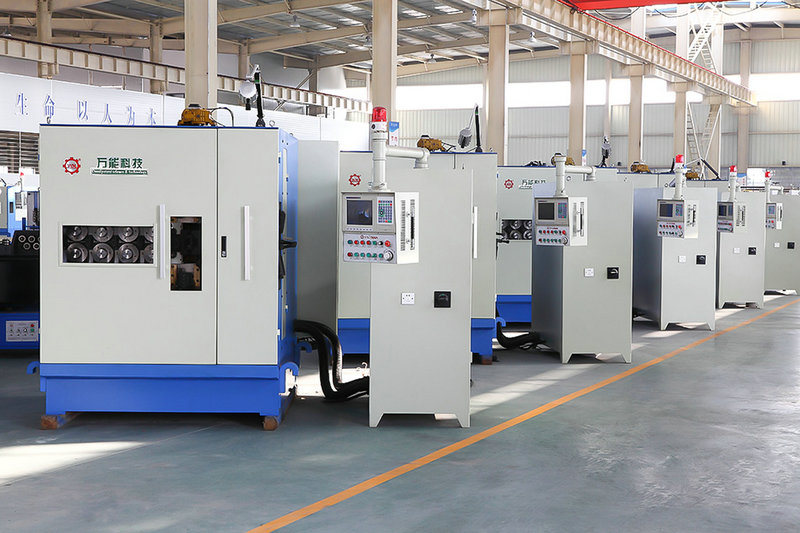

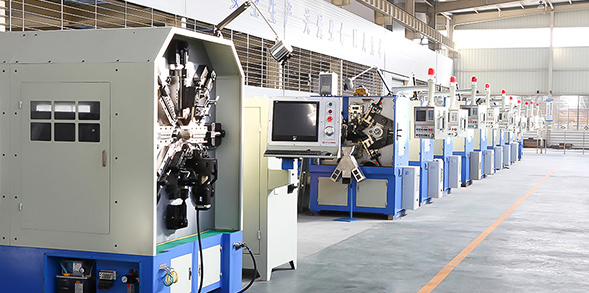

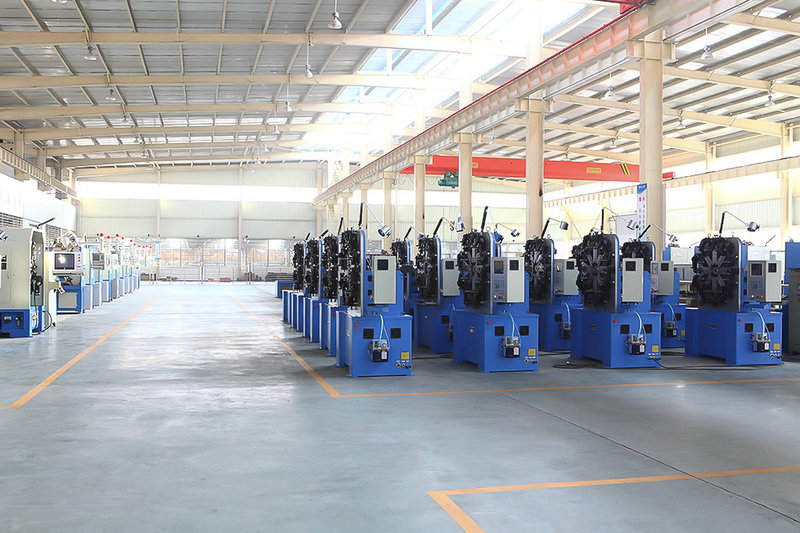

Yritys toimii yli 20 000 neliömetrin laitoksessa Shengzhoun talouskehitysvyöhykkeellä, ja sen työvoimaan kuuluu johtavia insinöörejä ja omistautuneita tuotantotekniikkoja, ja se johtaa jousikoneen tutkimusosastoa, joka tekee jatkuvaa yhteistyötä ulkopuolisten teknisten asiantuntijoiden ja kotimaisten akateemisten laitosten kanssa. Tämä oman tuotannon mittakaavan ja soveltavan tutkimuksen yhdistelmä on melko tyypillinen tämän Zhejiangin koneklusterin tämän segmentin vakiintuneille toimijoille, ja se on yksi syy, miksi alueesta on tullut yksi maan tunnustetuista tietokoneohjattujen jousikoneiden tuotantoalueista yhden tehtaan ilmiön sijaan.

Laitteita arvioivalle jousivalmistajalle on käytännönläheistä, että kategoria jakautuu kourallisen päätöspisteiden mukaan yhden "paras koneen" vastauksen sijaan: kuinka monta akselia tuotevalikoima todella vaatii, sopiiko nokkatyyppinen vai nokkaton käämitys tilauskannan vaihtomalliin, mikä langan halkaisijaalue kattaa nykyiset ja lähitulevaisuuden osat, miten ohjausjärjestelmä käy pitkään ja jatkuu servo. kela irtoaa koneesta ja vaatii vielä hiontaa ja karkaisua ennen kuin se on valmis jousi.

Tämän oppaan loppuosassa käydään läpi kukin näistä päätöksistä vuorotellen, kattaa sitten asennuksen suunnittelun, vikojen vianmäärityksen, toimivan kustannusten takaisinmaksuesimerkin ja hankintavertailun itse suoritetun kelauksen ja sen ulkoistamisen välillä sopimusjousivalmistajalle – sellaisiin yksityiskohtiin, joihin tekniset tiedot eivät yksinään vastaa.

Akselimäärä ja miksi se määrittää, mitä jousia voit todella tehdä

Akselimäärä on yksittäin väärinymmärretyin spesifikaatio CNC-jousikoneen tietosivulla. Se ei kuvaa nopeutta tai kokoa – se kuvaa kuinka monta itsenäistä liikeohjainta koneella on langan päällä, kun sitä syötetään, taivutetaan ja leikataan. 3-akselinen kone ohjaa syöttöä, kelan halkaisijaa ja nousua. 10-akselinen tai 12-akselinen nokkaton kone lisää itsenäiset vaijeriohjaimet, toissijaiset taivutusvarret ja leikkausasemat, jotka voidaan ohjelmoida omalle polulleen.

Matalaakseliset koneet yksinkertaisiin puristus- ja jatkojousiin

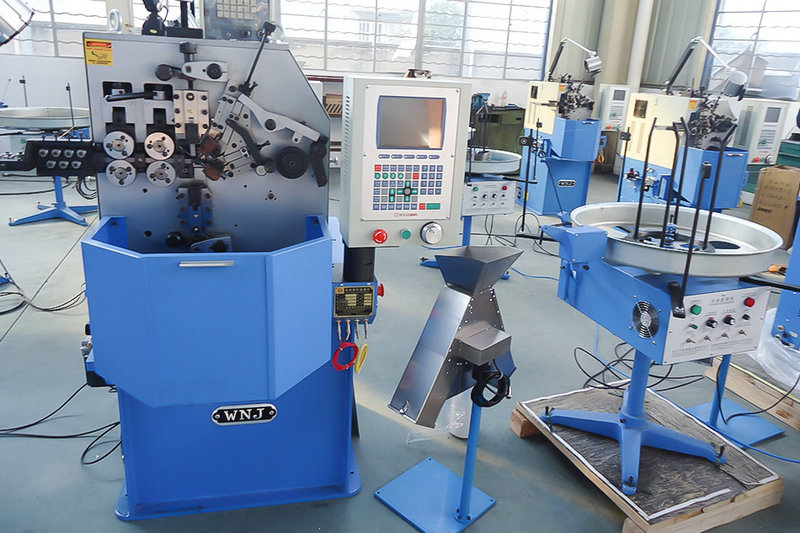

3-akselinen yksikkö, kuten WNJ:n CNC635, käsittelee suoraviivaisia puristus- ja kiristysjousia tehokkaasti ja on yleensä taloudellisempi sisääntulokohta jousivalmistajalle, jonka tuotevalikoima ei ole kovin monipuolinen. 5-akselinen nokkakäyttöinen malli, kuten WNJ:n kelauskonelinjassa mainittu CNC650Z, lisää kahdeksan aseman langan kääntötoiminnon ohjattua taivutusta, koukun taivutusta ja kihartamista varten – hyödyllinen, kun tuotevalikoima alkaa sisältää koukkupääteisiä vetojousia.

Korkeaakseliset nokkattomat koneet monimutkaisille ja erikoismuotoisille jousille

Kun kauppa tarvitsee kaksinkertaisia vääntöjousia, pagodin muotoisia jousia, suorakaiteen muotoisia jousia tai muita erikoismuotoisia muotoja, 10- tai 12-akselisesta nokkattomasta koneesta tulee käytännöllisempi valinta. WNJ:n CNC1025 (10-akselinen) ja CNC1240/CNC1260/CNC1280 (12-akselinen) nokkattomat alustat on rakennettu juuri tämän vaatimuksen ympärille, jolloin mekaaninen nokkapino vaihdetaan itsenäisesti ohjattuihin akseleihin, jotka voidaan ohjelmoida uudelleen fyysisen uudelleen työstämisen sijaan.

Miksi enemmän akseleita ei automaattisesti tarkoita parempaa konetta

Ensimmäistä kertaa jousikoneen ostajien keskuudessa toistuva virhe on käsitellä akselilukua suoraviivaisena laatuluokituksena ja ostaa korkeimman akselin mallin olettaen, että se ylittää alemman akselin koneen jokaisessa työssä. Käytännössä 12-akselinen nokkaton kone, joka käyttää yksinkertaista puristusjousta, ei hyödytä mitään 3-akselista kelaa tuossa työssä – ylimääräiset akselit ovat tyhjäkäynnillä, ohjelmointikustannukset ovat korkeammat ja koneen yksikkökustannukset jakautuvat harvemmille yksinkertaisille osille kuin se olisi erillisellä matalaakselisella linjalla. Akseleiden lukumäärä tulee asettaa monimutkaisimman geometrian mukaan, jonka kauppa odottaa toimivan rutiininomaisesti, ei sen geometrian mukaan, jota se saattaa suorittaa kerran.

Langansyöttösuunta ja pyörivät syöttörakenteet

Akselimäärän lisäksi tapa, jolla lanka syötetään fyysisesti koneeseen, vaikuttaa vakauteen suuremmilla nopeuksilla. Useissa WNJ:n nokkattomissa malleissa käytetään pyörivää langansyöttörakennetta suoran syöttötavan sijaan, jonka yritys pitää vakaampana ja helpommin ohjattavana, erityisesti pidemmillä ajoilla, joissa langan veto ja kelamuisti voivat muutoin aiheuttaa pieniä vaihteluita pituudessa ajan myötä.

Tyypilliset akselilukualueet ja niiden tukemat jousigeometriat perustuvat WNJ:n CNC-jousikoneen tuotelinjaan.
Akselimäärä	Edustava malli	Soveltuu parhaiten
2-3 akselilla	CNC635	Puristus- ja kiristysjouset, suuren volyymin yksinkertaiset geometriat
5-akselinen (nokkakäyttöinen)	CNC650Z	Koukun taivutus, kihartaminen, hallittu taivutus kiristysjousilla
10-akselinen (ilman nokka)	CNC1025	Vääntöjouset, langanmuovaus, sekoitettu pienierätuotanto
12-akselinen (ilman nokka)	CNC1240 / CNC1260 / CNC1280	Kaksinkertaiset vääntöjouset, pagodijouset, suorakulmio ja erikoismuotoiset muodot

Cam-Type vs Camless CNC-jousikelaus: kumpi sopii tiettyyn tuoteseokseen

Nokkatyyppinen kone luottaa fysikaalisiin nokkapinoihin ja mekaanisiin niveliin langan muotoilemiseksi, mikä pitää koneen hintaa alhaisempana ja kuljettajille tutun mekaniikka on koulutettu vanhempiin laitteisiin. Kompromissi on vaihtoaika - vaihtaminen uuteen jousigeometriaan tarkoittaa yleensä nokkaen vaihtamista ja mekanismin uudelleen ajoittamista käsin.

Nokkaton malli korvaa nokkapinon itsenäisesti ohjatuilla servoakseleilla, joten uudessa jousiprofiilissa on kyse eri ohjelman lataamisesta koneen fyysisen uudelleenkonfiguroinnin sijaan. WNJ:n nokkaton CNC-linja on rakennettu nimenomaan tämän vaihtoedun ympärille, ja yritys sijoittaa sen liikkeisiin, joissa tehdään usein tuotemuutoksia tai lyhyitä tuotantoajoja yhden geometrian ja erittäin suuren volyymin sijaan.

Nokkatyyppiset koneet: pienemmät alkukustannukset, yksinkertaisempi mekaaninen huolto, paras yhden tai kahden jousityypin pitkiin ajoihin.
Camless koneet: nopeampi vaihto töiden välillä, suurempi tarkkuus monimutkaisissa geometrioissa, sopii paremmin sopimusvalmistajille, joilla on monipuoliset tilauskirjat.
Sekakaupoissa on usein yksi nokkatyyppinen kone suurivolyymiisille niittituotteille ja nokkaton yksikkö prototyyppi- ja erikoistyötä varten.

Käytännön testi jousivalmistajalle, joka päättää näiden kahden välillä, on tilauslaji, ei tilauskoko. Kauppa, jossa käytetään samaa puristusjousta satatuhatta, tarvitsee harvoin nokkatonta joustavuutta. Kauppa, jossa joka kolmas tilaus on erilainen vääntö- tai pagodin muotoinen osa, yleensä saa takaisin nokkattoman koneen korkeamman hinnan pelkällä vaihtoajalla.

Mitä itse asiassa tapahtuu nokkatyypin vaihdon aikana

Nokkatyyppisessä koneessa jousigeometrian vaihtamiseen kuuluu yleensä vanhan nokkasarjan poistaminen, uusien nokkaen asentaminen oikeassa järjestyksessä, kelauspään ajoittaminen uudelleen syöttöteloja vasten ja kourallinen testikappaleiden ajo varmistamaan, että nousu ja halkaisija ovat toleranssin sisällä. Riippuen kuljettajan perehtymisestä tiettyyn työhön, tämä voi kestää alle tunnista suurimman osan vuorosta, ja on aika, että kone ei tuota tuloja tuottavia osia.

Mitä todellisuudessa tapahtuu kamerattoman vaihdon aikana

Nokkattomassa koneessa vastaava vaihe on tallennetun ohjelman lataaminen - tai uuden kirjoittaminen kohdejousen halkaisija-, nousu- ja pituusparametreista - ja saman kourallisen testikappaleiden suorittaminen. Fyysistä nokan poistoa tai uudelleenajoitusta ei ole mukana, mikä on vaihtoaikaedun koko perusta. Kompromissi näkyy sen sijaan alkuperäisessä ohjelmointityössä täysin uudelle geometrialle, jota kone ei ole koskaan aiemmin ajanut, mikä vaatii silti taitavan käyttäjän harkintaa, vaikka se ei vaadi itse mekanismiin koskemista.

Johdon halkaisija-alue ja materiaalinkäsittely käytännössä

Langan halkaisijaalue määrittää katon ja lattian sille, mitä kone voi fyysisesti käsitellä, ja kannattaa verrata todellisia tuotantotarpeita sen sijaan, että oletetaan, että laajempi valikoima on aina parempi. WNJ:n CNC-kelaussarja on suunniteltu käsittelemään langan halkaisijoita 0,3-8,0 mm , joka kattaa suurimman osan puristus-, jännitys- ja vääntöjousitöistä, joita käytetään autojen jousituskomponenteissa, elektroniikkakoskettimissa ja yleisissä teollisuuslaitteissa.

Noin 0,5 mm ohuempi lanka käyttäytyy kelajännityksessä eri tavalla kuin painavampi lanka – se on herkempi ruoskimaan ja vaatii tiukempaa syöttötelan kalibrointia. Koneet, jotka on mitoitettu laajalle alueelle, kuten yllä oleva 0,3–8,0 mm:n jänneväli, tarvitsevat tyypillisesti syöttöpaineen ja ohjausvälyksen uudelleenkalibroinnin siirtyessään alueen ohuesta päästä paksumpaan päähän sen sijaan, että käyttäisivät molempia ääripäitä yhdellä kiinteällä asetuksella.

Johdinvalikoima vastaa tuotelinjaa, ei koneen teknisiä tietoja

Pieniä elektroniikkajousia valmistava jousivalmistaja tarvitsee harvoin koko 8,0 mm:n kapasiteetin, ja käyttämättömän korkeuden ostaminen lisää kustannuksia tehostamatta. Päinvastoin, autojen jousitusta tai raskaan teollisuuden laitteiden komponentteja toimittava myymälä tarvitsee tämän alueen ylärajan, ja sen tulisi vahvistaa se tiettyä mallia vastaan, koska kaikki tietyn tuotelinjan CNC-jousikoneet eivät ole samaa maksimiarvoja.

Lankamateriaali ja kuinka se muuttaa koneen asetuksia

Langan halkaisijaalue on vain puolet materiaalikuvasta. Jousilanka vaihtelee myös seoksen mukaan – hiiliteräs, ruostumaton teräs, öljykarkaistu lanka ja erikoisseokset, kuten Inconel tai fosforipronssi, käyttäytyvät kaikki eri tavalla kelausjännityksessä. Kovemmat tai työstökarkaisevammat seokset tarvitsevat yleensä hitaampia kelausnopeuksia ja konservatiivisempia taivutussäteitä pinnan halkeilun välttämiseksi, kun taas pehmeämmät ruostumattomat teräslaadut kestävät nopeampia syöttönopeuksia, mutta voivat ponnahtaa takaisin kelauksen jälkeen, mikä tarkoittaa, että koneeseen ohjelmoitua kelan tavoitehalkaisijaa on säädettävä kompensoimaan tämä takaisinjousto sen sijaan, että se vastaisi valmiin spesifikaation.

Tyypilliset toleranssi-odotukset sovelluksen mukaan

Toleranssivaatimukset vaihtelevat suuresti loppukäytön mukaan. Yleinen teollinen puristusjousi saattaa sietää muutaman prosentin ulkohalkaisijan vaihtelua, kun taas tarkkuuselektroniikkakosketusjousi tai lääketieteelliseen yhteyteen liittyvä komponentti tarvitsee usein toleransseja lähempänä muutamaa sadasosaa millimetriä. Tietyn CNC-jousikoneen käytännössä – ei vain teoreettisen resoluution – kestävyyden toleranssin varmistaminen todellisen sovelluksen piirustustoleranssiin nähden on yksi yleisemmin ohitetuista vaiheista laitevalinnassa, ja ostajan omalle lankavarastolle kannattaa pyytää näyteajo ennen oston viimeistelyä.

Ohjausjärjestelmät ja servomoottorit luotettavan jousikäämin takana

Ohjausjärjestelmä ja servomoottorit määrittävät toistettavuuden enemmän kuin lähes mikään muu koneen komponentti. WNJ:n CNC- ja nokkattomat linjat on rakennettu Taiwanissa valmistetun tietokoneohjausjärjestelmän ympärille, joka on yhdistetty japanilaisiin servomoottoreihin, yhdistelmän, jonka yritys esittää perustana sen käämitystarkkuuden vakaudelle pitkien tuotantoajojen aikana.

Useissa WNJ:n kelauskoneissa on myös tarkkuustunnistus- ja seurantalaite, joka pysäyttää koneen automaattisesti, kun se havaitsee kelpaamattoman osan, sen sijaan että jatkaisi toimintaansa ja tuottaisi romuerän ennen kuin käyttäjä huomaa toleranssin poikkeaman. Parametreja, kuten ulkohalkaisija ja taivutuskulma, voidaan tyypillisesti säätää puolivälissä näissä järjestelmissä pysähtymättä ohjelmoimaan uudelleen alusta, millä on merkitystä pidemmissä työvuoroissa, joissa lankavarasto tai ympäristön lämpötila muuttuu hieman useiden tuntien aikana.

Kaksikielinen käyttöliittymä – kiina ja englanti näkyvät yhdessä, kuten WNJ:n ohjauspaneelit on kuvattu – vähentää myös koulutusaikaa eri kansallisuuksia edustavissa myymäläkerroksissa, mikä on pienempi mutta todellinen tekijä koneita kansainvälisesti vieville valmistajille.

Miksi puolivälin parametrien säädöllä on enemmän merkitystä kuin miltä se kuulostaa

Lanka ei ole täysin tasaista kelasta kelaan, ja ympäristön lämpötila voi muuttaa langan jäykkyyttä hieman kahdeksan tai kahdentoista tunnin aikana. Ohjausjärjestelmä, jonka avulla käyttäjä voi työntää ulkohalkaisijaa tai taivutuskulmaa pysäyttämättä tuotantoa ja lataamatta ohjelmaa uudelleen, pitää sisällään pitkäkestoisen toleranssin ilman seisokkeja, joita täydellinen pysäytys- ja uudelleenohjelmointijakso maksaisi. Tämä on pienemmältä kuulostava ominaisuus teknisissä tiedoissa kuin akselien määrä tai lankaalue, mutta usein se eroaa erän siististi viimeistelevän vaihdon ja toisen asennuksen vaativan vaihdon välillä.

Mitä automaattinen pysäytys todella saa kiinni

Tunnistus- ja seurantalaite, joka pysäyttää koneen toleranssin ulkopuolella olevan osan kohdalla, on hyödyllinen vain, jos se tarkistaa sovelluksen kannalta todellisuudessa merkitykselliset mitat – tyypillisesti ulkohalkaisija, vapaa pituus ja joissakin kokoonpanoissa nousun tasaisuus. Ennen kuin luotat tähän ominaisuuteen, kannattaa varmistaa tarkalleen, mitä mittoja tunnistusjärjestelmä tarkkailee tietyssä mallissa, koska automaattinen pysäytys, joka tarkistaa vain yhden parametrin, ei havaitse vikaa toisessa.

Keväthionta, karkaisu ja muu tuotantolinja

Kääriminen on vasta ensimmäinen askel. Useimmat valmiit jouset tarvitsevat myös päätyhiontaa tasaisille, neliömäisille istuinpinnoille ja karkaisuvaiheen, joka vähentää kelausprosessista aiheutuvaa sisäistä jännitystä. Zhejiang Kaikkivoipa Spring Machine Co., Ltd valmistaa jousihiomakoneita ja karkaisuuuneja kelauslaitteidensa ohella, jolloin jousivalmistaja voi hankkia kelaus-karkaisulinjan yhdeltä toimittajalta sen sijaan, että se yhdistäisi laitteita eri toimittajilta erilaisilla ohjausliitännöillä.

Hiontatarkkuus vaikuttaa siihen, kuinka tasaisesti puristusjousi istuu kuormituksen alaisena, ja epätasainen hiottu pää on yleinen syy ennenaikaiseen väsymisvikaan autojen jousitusjousissa ja teollisissa puristussovelluksissa. Karkaisu puolestaan stabiloi jousen asetuspisteen kelauksen jälkeen – tämän vaiheen ohittaminen tai alikäyttö on yksi yleisimmistä laatuvalituksista halvemman jousituotannon yhteydessä.

Tuotantovaiheet tyypillisellä CNC-jousivalmistuslinjalla ja jokaisesta vastaava laiteluokka.
Tuotantovaihe	Laitteiden luokka	Laatutekijä huomioitu
Rullaus/muovaus	CNC-jousikelaus / nokkaton kone	Halkaisijan, nousun ja muodon tarkkuus
Loppuviimeistely	Jousihiomakone	Tasainen, neliömäinen päätyistuin
Stressin lievitys	Lämpöuuni	Asetusarvon vakaus toistuvassa kuormituksessa

CNC-jousikoneiston huoltosuunnittelu ja käyttöaika

Käytettävyysaika, ei koneen raakanopeus, on yleensä suurempi tekijä jousivalmistajan todellisessa tuotannossa koko vuoden aikana. Kaksi käytännöllistä huoltomallia, joihin kannattaa suunnitella: osien saatavuus ja itsediagnostiikka.

Pitkäaikainen osien ja laiteohjelmiston yhteensopivuus

WNJ ylläpitää jatkuvaa monivuotista ohjauskorttien luetteloa jakelijaverkostonsa kautta pitäen samalla laiteohjelmiston taaksepäin yhteensopivana, joten vanhemmat koneohjelmat voidaan ladata suoraan korvaavalle laitteistolle ilman uudelleenkirjoitusta. Liikkeeseen, joka käyttää koneita yli kymmenen vuoden poistoaikataululla, tällainen taaksepäin yhteensopivuus välttää yleisen ongelman, jossa ohjauskorttivika sulkee tehokkaasti pois muuten mekaanisesti terveen koneen.

Itsediagnostiikka kevyille yövuoroille

Yöajoissa on vähemmän henkilökuntaa, joten valvomaton vian havaitseminen on tärkeämpää kuin täysillä päivävuorossa. WNJ:n lähestymistapa, joka perustuu sen omasta kenttäohjauksesta tuotantojohtajille, on ajaa itsediagnostisia komentosarjoja, jotka ilmoittavat yleisistä poikkeavuuksista, kuten langan katkeamisesta, syöttötukosta tai työkalun kulumisesta, ennen kuin ne kaskadoidaan suuremmaksi seisokkiksi tai romueräksi.

Jousivalmistajan, joka arvioi mitä tahansa CNC-jousikonetta, ei vain WNJ:n linjaa, tulee kysyä kaksi suoraa kysymystä ennen ostoa: kuinka pitkälle laiteohjelmiston yhteensopivuus ulottuu ja mitä kone tekee automaattisesti havaitessaan toleranssin ulkopuolella olevan osan. Nämä kaksi vastausta ennustavat enemmän omistamisen kokonaiskustannuksia kuin otsikkoakselien määrä yleensä.

Mihin CNC-jousikoneen lähtö todella päätyy

CNC-kelauksella ja nokkattomilla laitteilla valmistetut jouset syöttävät kapeampaa loppusovellusten joukkoa kuin laaja "teollinen" etiketti antaa ymmärtää, ja kun tietää, mihin sovellukseen myymälä keskittyy, muuttaa koneen ominaisuuksilla eniten merkitystä.

Autojen komponentit

Jousitusjärjestelmät, ovimekanismit, istuimen säätimet ja erilaiset salpakokoonpanot perustuvat puristus-, kiristys- ja vääntöjousiin, joiden on säilytettävä toleranssi erittäin suuressa tuotantomäärässä ja pitkä käyttöikä toistuvissa kuormitusjaksoissa. Tämä on tyypillisesti silloin, kun karkaisun laadulla ja jauhatuskonsistenssilla on yhtä paljon merkitystä kuin kelauksen tarkkuudella, koska oikein kierretty, mutta alikarkaistu jousi pettää silti aikaisin autojen syklisessä kuormituksessa.

Elektroniikka ja liitinjouset

Pienen halkaisijan omaavat, pienivoimaiset jouset, joita käytetään liittimissä, kytkimissä ja akun koskettimissa, sijaitsevat langan halkaisijaalueen ohuessa päässä ja yleensä asettavat mittojen yhdenmukaisuuden etusijalle raakalähtönopeuteen nähden, koska yksittäinen toleranssin ulkopuolella oleva erä voi vaikuttaa koko loppupään kokoonpanoajoon.

Teollisuuden laitteet ja koneet

Yleiset teollisuuslaitteet – kodinkoneista raskaampiin koneisiin – kattavat laajimman valikoiman jousityyppejä, ja niissä hyödynnetään usein eniten liikkeen nokkatonta joustavuutta, koska teollisuuslaitteiden tilaukset ovat yleensä pienempiä ajoja, joiden jousi geometria on vaihtelevampi verrattuna autoteollisuuden suuriin yksiosaisiin ajoihin.

Yleiset jousikelausvirheet ja niiden syyt

Useimmat kelausvirheet juontavat juurensa johonkin pienestä määrästä perussyitä, ja vian diagnosointi on nopeampaa vertailutaulukon avulla kuin yrityksen ja erehdyksen avulla.

Usein nähtävät CNC-jousen kelausvirheet, niiden tyypilliset syyt ja ensimmäinen kokeiltava säätö.
Vika	Tyypillinen perussyy	Ensimmäinen kokeiltava säätö
Epäjohdonmukainen ulkohalkaisija	Kulunut käämityskohta tai epävakaa langansyöttöpaine	Tarkista ja vaihda kelauskohta; tarkista syöttörullan paine
Epätasainen nousu käämin varrella	Nostotyökalun kuluminen tai syöttönopeuden vaihtelu	Tarkista nousutyökalun kunto; tarkista syöttömoottorin nopeuden vakaus
Pinta halkeilee mutkissa	Taivutussäde on liian tiukka lankaseokselle tai kelausnopeus liian korkea	Lisää käytettävän seoksen taivutussädettä tai vähennä kelausnopeutta
Jousen pituus ajautumassa juoksun yli	Leikkuutyökalun kuluminen tai langan kireys siirtyy	Vaihda leikkuuterä; kalibroi kiristysrulla uudelleen
Ennenaikainen väsymyshäiriö karkaisun jälkeen	Alikarkaisu tai epätasainen hionta jousen päissä	Tarkista lämpöuunin syklin aika ja jauhatus suorakulmaisuus

Toiminut esimerkki: Takaisinmaksuajan arvioiminen uudessa CNC-jousikoneessa

Seuraavassa on havainnollistava esimerkki, jonka jousivalmistaja voi mukauttaa omilla lukuillaan - se ei ole tarjous tai tietty konehinta, koska todelliset laitekustannukset vaihtelevat akselien lukumäärän, lankaalueen ja vaihtoehtojen mukaan.

Oletetaan, että myymälä ulkoistaa tällä hetkellä vääntöjousitilauksen, joka maksaa maltillisen viisinumeroisen summan vuodessa ulkoisina käsittelymaksuina, ja kamerattomalla CNC-koneella, joka pystyy pyörittämään tätä geometriaa talon sisällä, on kokonaiskustannukset – kone, rahti ja asennus – pienissä kuusinumeroisissa luvuissa. Jos työn tuominen talon sisällä avaa myös kapasiteettia ottaa vastaan uusia samankaltaisia tilauksia vertailukelpoisella marginaalilla, tehokas takaisinmaksuaika lyhenee huomattavasti verrattuna syrjäytyneiden ulkoistuskustannusten tarkasteluun.

Havainnollistava takaisinmaksukehys jousikelan tuomiseksi taloon – luvut ovat paikkamerkkejä, joiden avulla kauppa voidaan korvata omilla numeroillaan.
tekijä	Mitä kytkeä
Nykyiset ulkoistuskulut	Ulkopuoliselle jousivalmistajalle maksetut vuosimaksut kohdeosasta
Koneen laskeutumishinta	Laitteen hinta plus rahti, tullit ja asennus
Lisätty käyttökustannukset	Käyttäjän aika, lankavarasto, huolto ja apuohjelmat
Varakapasiteetin arvo	Kone pystyy vastaanottamaan lisätilauksia alkuperäisen osan ulkopuolella

Takaisinmaksuaika yksinkertaisesti sanottuna on lähtökustannukset jaettuna siirtyneestä ulkoistamisesta saaduilla vuosittaisilla nettosäästöillä plus mahdollisella uusien vapaan kapasiteetin tilausten marginaalilla. Liikkeet, jotka vertaavat numeroita vain yhteen oston käynnistäneen osan kanssa, yleensä yliarvioivat takaisinmaksuajan, koska nokkattoman koneen joustavuus tottuu yleensä useampaan kuin yhteen osaan, kun se on lattialla.

Talon sisäinen kelaus vs. ulkoistaminen sopimusjousivalmistajalle

Jousikelan tuominen taloon ei ole automaattisesti parempi valinta, ja päätös riippuu yleensä tilausmäärästä, osavalikoimasta ja siitä, kuinka paljon hallintaa ostaja tarvitsee läpimenoajan suhteen.

Ulkoistaminen sopimusjousien valmistajalle välttää laitteiden pääomakustannukset ja käyttäjien koulutuksen, ja se on järkevää alhaisen tai epäsäännöllisen volyymin tai kertaluonteisen prototyyppiajon aikana.
Sisäinen kelaus on järkevää, kun tilausmäärä on riittävän tasainen pitämään koneen kohtuullisesti käytössä tai kun läpimenoajan hallinta on tärkeämpää kuin pääomakustannusten välttäminen – talon sisäinen kone poistaa toimittajan jonon kokonaan tuotantoaikataulusta.
Hybridilähestymistapa – suuren volyymin niittiosien pitäminen sisällä nokkatyyppisessä tai alemman akselin koneessa samalla kun ulkoistaa harvinaisia, pitkälle erikoistuneita geometrioita – on yleinen keskikokoisten valmistajien keskuudessa, jotka eivät halua kuljettaa mukanaan 12-akselista nokkatonta konetta osille, jotka ilmestyvät vain satunnaisesti.

Päätöskohta, joka jää useimmiten huomiotta, on laadunvalvonta. Sisäinen kelaus antaa suoran näkyvyyden jokaiseen tuotantoerään, kun taas ulkoistaminen siirtää tarkastustaakan toimitettujen osien laaduntarkastuksiin – todellisia kustannuksia, vaikka itse ulkoistuslasku näyttää halvemmalta paperilla.

Työpaikan valmistelua ja asennusta koskevat vaatimukset uudelle koneelle

CNC-jousikone ei ole kytke ja käytä -laite, ja työpaikan valmistelun väliin jättäminen on yksi yleisimmistä syistä kiviseen ensimmäisiin viikkoihin synnytyksen jälkeen.

Teho-, ilma- ja lattianäkökohdat

Useimmat CNC-kelaus- ja nokkattomat koneet tarvitsevat vakaan kolmivaiheisen virtalähteen, joka on mitoitettu koneen servomoottorin vetoon, sekä puhdasta paineilmaa pneumaattista syöttöä ja puristustoimintoja varten, jos niitä käytetään. Lattian kuormituksella ja tärinäneristyksellä on enemmän merkitystä korkeamman akselin nokkattomissa koneissa, koska niiden tiukemmat toleranssit ovat herkempiä viereisten laitteiden, kuten puristimien tai raskaiden hiomakoneiden, lattiaan välittämälle tärinälle.

Käyttöönotto ja kuljettajan koulutus

Ensimmäinen käyttöönotto sisältää tyypillisesti näyteosien juoksemisen liikkeen odottamien lankojen halkaisijoiden ja geometrioiden poikki, toleranssien vahvistamisen liikkeen omiin mittareihin verrattuna valmistajan testiraportin sijaan ja käyttäjien koulutuksen sekä rutiiniparametrien säädöstä että yllä olevassa vikataulukossa käsitellyistä vianmäärityksen perusvaiheista. Liikkeet, jotka rakentavat käyttöönoton aikana todellisen tuotantolangan sen sijaan, että hyväksyisivät koneen yksittäisen esittelynäytteen perusteella, yleensä havaitsevat kalibrointiongelmat ennen kuin ne näkyvät asiakaskohtaisessa erässä.

Lyhyt sanasto jousikoneen tekniset tiedot

Termiit, joita käytetään yleisesti CNC-jousikoneen teknisissä tiedoissa ja tarjouksissa.
Term	Mitä se tarkoittaa
Kiertymiskohta	Työkalu, joka ohjaa langan sen kiertyneelle halkaisijalle, kun se syötetään koneen läpi
Pitch-työkalu	Työkalu, joka ohjaa kelojen välistä etäisyyttä jousen pituudella
Kevät-takaisin	Aste, jossa lanka löystyy kohti alkuperäistä muotoaan taivutuksen jälkeen, mikä kone on ohjelmoitava kompensoimaan
Vapaa pituus	Valmiin jousen pituus, kun se ei ole kuormitettuna
Camless	Konesuunnittelu, jossa käytetään itsenäisesti ohjattuja servoakseleita mekaanisten nokkapinojen sijaan langan muotoilemiseen

Hankintanäkökohdat kansainvälisille ostajille

Kiinan ulkopuoliset jousivalmistajat arvioivat CNC-jousikoneen toimittajaa yleensä kolmea asiaa koneen teknisten tietojen lisäksi: kielituen, varaosien logistiikan ja alueellisen palvelun kattavuuden. WNJ on rakentanut sivukonttorit Shanghaihin, Pekingiin ja Shandongin maakuntaan kotimaassa sekä kansainvälisten edustajiensa Euroopassa, Turkissa, Intiassa, Etelä-Koreassa ja Argentiinassa, mikä lyhentää varaosien ja huoltopyyntöjen polkua Manner-Kiinan ulkopuolella.

Kaikissa ulkomaisissa tilauksissa kannattaa varmistaa kolme asiaa suoraan valmistajalta ennen oston viimeistelyä: mikä edustaja tai toimisto kattaa ostajan alueen, kuluvien osien, kuten ohjausholkkien ja leikkuutyökalujen, odotettu läpimenoaika ja onko koneen dokumentaatio ja ohjausliittymä saatavilla ostajan työkielellä.

Usein kysytyt kysymykset

Mitä eroa on jousikelauskoneella ja jousimuovauskoneella?

Jousikelauskone on rakennettu ensisijaisesti langan kelaamiseen kierteisen puristus- tai kiristysjousen muotoon. Jousimuovauskone (jota kutsutaan joskus langanmuodostuskoneeksi) kattaa laajemman valikoiman taivutettuja ja muotoiltuja lankaosia yksinkertaisen kelan lisäksi, mukaan lukien kiinnikkeet, koukut ja mukautetut lankamuodot, joita käytetään auto- ja elektroniikkakokoonpanoissa.

Kuinka monta akselia jousivalmistaja todella tarvitsee vääntöjousiin?

Yksinkertaisia vääntöjousia voidaan usein valmistaa 5-akselisella nokkakäyttöisellä koneella. Kaksinkertaiset vääntöjouset, pagodin muotoiset vääntöosat tai vääntöjouset yhdistettynä toissijaiseen taivutukseen vaativat tyypillisesti 10- tai 12-akselisen nokkattoman koneen, koska nämä geometriat tarvitsevat itsenäisesti ohjattuja taivutusvarsia kiinteän nokkasarjan sijaan.

Mitä langan halkaisijaaluetta uuden CNC-jousikoneen ostajan tulisi etsiä?

Se riippuu täysin tuotevalikoimasta eikä yhdestä ihanteellisesta numerosta. Pientä elektroniikkaa tai kodinkoneiden jousia valmistavan liikkeen ei tarvitse harvoin ylittää noin 3 mm, kun taas autojen jousitus ja raskaan teollisuuden laitteet vaativat yleensä jopa 8,0 mm:n koneita, jotka vastaavat CNC-kelaussarjojen, kuten WNJ:n, yläpäätä.

Onko nokkaton CNC-jousikone kalliimman arvoinen kuin nokkatyyppinen kone?

Se riippuu enemmän tilauslajista kuin tilausten määrästä. Yksi tai kaksi jousigeometriaa suurella volyymilla toimiva myymälä harvoin saa hintaeron takaisin. Kauppa, jossa vaihdetaan usein eri jousimuotojen välillä, yleensä kattaa lisäkustannukset, kun säästetty aika ei ajoita nokkapinoja uudelleen töiden välillä.

Kuinka usein ohjauskorttien ja laiteohjelmiston yhteensopivuus tulee tarkistaa?

Käytännön lähtökohtana on vara-ohjauslevyvaraston ja laiteohjelmiston yhteensopivuuden tarkistaminen taaksepäin ostohetkellä ja uudelleen jokaisen suuren myymälän laitteiston päivityksen yhteydessä, koska ohjauskortin vika ilman yhteensopivaa vaihtoa on yksi yleisimmistä syistä muuten mekaanisesti terve kelauskone jäädä eläkkeelle ennenaikaisesti.

Pitääkö hionta- ja karkaisulaitteiden olla samalta toimittajalta kuin kelauskone?

Sitä ei vaadita tiukasti, mutta kelaus-, hionta- ja karkaisulaitteiden hankinta yhdeltä toimittajalta – kuten WNJ:n yhdistetyssä tuotelinjassa – tyypillisesti yksinkertaistaa ohjausrajapinnan koulutusta ja huoltokontaktipisteitä verrattuna laitteiden yhteensovittamiseen eri toimittajilta eri järjestelmillä.

Milloin on järkevää ulkoistaa jousikelaus koneen ostamisen sijaan?

Ulkoistaminen sopimusjousien valmistajalle on yleensä järkevämpää, jos tilausmäärä on alhainen tai epäsäännöllinen, kertaluonteiset prototyypit tai geometriat ovat niin harvinaisia, että oma kone olisi käyttämättä suurimman osan vuodesta. Kun äänenvoimakkuus on riittävän tasainen pitämään koneen kohtuullisesti käytössä, talon sisäinen kelaus tarjoaa yleensä paremman läpimenoajan hallinnan ja suoran laadun näkyvyyden.

Mikä aiheuttaa epäjohdonmukaisen ulkohalkaisijan valmiissa jousessa?

Yleisimmät syyt ovat kulunut kelapiste tai epävakaa langansyöttöpaine. Kierrätyskohdan tarkastus ja tarvittaessa vaihtaminen ja sitten syöttörullan paineen tarkistaminen on ensimmäinen vianmääritysvaihe, ennen kuin oletetaan, että itse ohjausohjelma on viallinen.

Mitä työpaikan valmistelua uusi CNC-jousikone yleensä vaatii?

Useimmat koneet tarvitsevat vakaan kolmivaiheisen virtalähteen, joka on sovitettu servomoottorin vetoon, puhdasta paineilmaa, jossa käytetään pneumaattisia toimintoja, ja riittävän lattiakuormituksen tärinäneristyksellä – erityisesti korkean akselin nokkattomissa koneissa, joiden tiukemmat toleranssit ovat herkempiä lähellä olevien laitteiden tärinälle.
