Metallilangan taivutus: Materiaalit, koneet ja prosessiopas

Mitä sinun tulee tietää ennen metallilangan taivuttamista

Metallilangan taivutus ei ole yksittäinen prosessi - se on tarkkuusvalmistustoimintojen luokka, joka vaihtelee merkittävästi lankamateriaalin, halkaisijan, vaaditun geometrian ja tuotantomäärän mukaan. Lyhyt vastaus: pienissä volyymeissä tai käsityösovelluksissa manuaaliset työkalut ja yksinkertaiset jigit tekevät työn valmiiksi; teollisen mittakaavan tuotantoon, omistettu jousen taivutuskone tai CNC-langanmuovauskone on ainoa elinkelpoinen polku tasaiseen laatuun ja kustannustehokkuuteen.

Metallilangan oikean taivutuksen takana olevan mekaniikan ymmärtäminen alusta alkaen estää yleisimmät ja kalliimmat virheet – joustovirheen laskemisen, pinnan halkeilun, työstökovettumisen epäonnistumisen ja erien mittaepäjohdonmukaisuudet. Tämä artikkeli kattaa materiaalien käyttäytymisen, työkalujen valinnan, konetyypit, prosessiparametrit ja laadunvalvonnan konkreettisilla tiedoilla, jotka on saatu alan käytännöistä.

Kuinka metallilanka käyttäytyy taivutusvoiman alaisena

Jokaiseen metallilangan taivutusoperaatioon liittyy kaksi kilpailevaa ilmiötä: elastinen muodonmuutos ja plastinen muodonmuutos. Joustava vyöhyke ponnahtaa takaisin, kun voima vapautetaan; muovivyöhyke säilyttää uuden muodon. Näiden kahden välinen suhde määrittää, kuinka paljon "ylitaitosta" tarvitaan osumaan tavoitekulmaan - kriittinen laskelma mille tahansa tarkkuuskomponentille.

Springback: mittavirheiden numero yksi lähde

Takaisinjousi tapahtuu, koska taivutetun langan ulkokuidut läpäisevät elastisen muodonmuutoksen ja palautuvat osittain taivutustyökalun irtoamisen jälkeen. Takaisinpoiston suuruus riippuu kolmesta muuttujasta:

• Taivutussäteen suhde langan halkaisijaan (R/d-suhde): pienempi R/d-suhde tuottaa enemmän pysyvää muodonmuutosta ja vähemmän takaisinjoustoa.
• Lankamateriaalin myötöraja: luja ruostumaton teräs (myötölujuus 500–700 MPa) joustaa takaisin huomattavasti enemmän kuin pehmeä hehkutettu kupari (myötölujuus 70–100 MPa).
• Työkarkaisuindeksi: materiaalit, joilla on korkea jännityskarkenemispiste (n-arvo), jäykistyvät muotoutuessaan, mikä muuttaa takaisinjoustokäyttäytymistä taivutuksen puolivälissä.

Käytännössä 1,2 mm:n ruostumaton teräslanka, joka on taivutettu 90° kulmaan, saattaa vaatia 97°–103° työkalukulman kompensoimaan takaisinjoustoa, riippuen luonteesta. Nykyaikainen CNC-jousitaivutuskone huomioi tämän automaattisesti suljetun silmukan kulman kompensoinnin kautta, mutta manuaaliset tai puoliautomaattiset asetukset edellyttävät, että käyttäjä valitsee korjauksen empiirisesti.

Minimi taivutussäde materiaalin mukaan

Jos metallilankaa yritetään taivuttaa sen pienimmän taivutussäteen alapuolelle, seurauksena on halkeamia ulkopinnassa tai lommahdusta sisäpinnassa. Alla olevassa taulukossa on yleisesti käytettyjen lankamateriaalien viitearvot:

Nämä luvut korostavat, miksi lankamateriaalin valinta tapahtuu ennen työkalun valintaa - ei sen jälkeen. Vähähiiliselle teräslangalle asetettu joustaivutuskone tuottaa toleranssin ulkopuolella olevia osia, jos käyttäjä vaihtaa ruostumattomaan teräkseen ilman, että taivutuskulmaa ja työkalun geometriaa kalibroidaan uudelleen.

Langan halkaisija-alue ja sen vaikutus työkaluihin ja koneen valintaan

Langan halkaisija on ratkaisevin yksittäinen tekijä laitteiden valinnassa. Tarvittava taivutusvoima skaalautuu langan halkaisijan kuution kanssa, mikä tarkoittaa, että halkaisijan kaksinkertaistaminen lisää tarvittavaa taivutusmomenttia noin kahdeksankertaiseksi. Kone, joka on mitoitettu 1,5 mm:n langalle, ei voi yksinkertaisesti "työntää kovemmin" taivuttaa 3 mm:n lankaa – työkalun geometria, syöttömekanismi ja käyttöjärjestelmä toimivat kaikki eri käyttöjärjestelmissä.

Hieno lanka (alle 1,0 mm)

Halkaisijaltaan alle 1,0 mm:n langan taivutusta käytetään lääketieteellisissä laitteissa, tarkkuuselektroniikassa ja mikrojousien valmistuksessa. Tässä mittakaavassa pinnan viimeistely ja voitelu ovat tärkeitä, koska jopa mikroskooppinen työkalun kuluminen muuttaa taivutusgeometriaa. Tämän alueen mikrojousitaivutuskoneet toimivat tyypillisesti alle 5 N:n lankajännityksillä ja vaativat karkaistuja kovametallityökaluja mittavakauden säilyttämiseksi 50 000 kappaleen tuotantosarjoilla.

Myös syöttötarkkuusvaatimukset ovat äärimmäiset: 0,5 mm:n lankakomponentti, jonka jalkapituus on 10 mm, tarvitsee syötteen toistettavuuden ±0,05 mm:n sisällä pysyäkseen ±0,5 %:n pituustoleranssissa. CNC-jousimuodostuskoneiden servokäyttöiset syöttöjärjestelmät saavuttavat tämän johdonmukaisesti; käsinsyöttömekanismit eivät voi.

Vakioteollisuuslanka (1,0–4,0 mm)

Tämä on yleisin halkaisijaalue yleiskäyttöiseen langan taivutukseen, joka sisältää puristusjouset, vääntöjouset, lankamuodot, pidikkeet ja koukut, joita käytetään auto-, laite- ja huonekaluteollisuudessa. Tälle sarjalle suunniteltu joustaivutuskone on useimpien langanmuodostuspajojen selkäranka.

Hyvin konfiguroitu CNC-langan taivutuskone tällä alueella voi tuottaa 60–200 osaa minuutissa riippuen osan monimutkaisuudesta ja taivutusoperaatioiden määrästä sykliä kohti. 2,0 mm:n teräslankavääntöjousi, jossa on 8 käämiä ja kaksi jalkaa, pyörii tyypillisesti 80–120 ppm:llä 4-akselisessa CNC-kelauskoneessa.

Raskas lanka ja tanko (4,0–12,0 mm ja enemmän)

Raskas langan taivutus lähestyy raudoituksen muovauksen ja rakennelangan käsittelyn aluetta. Tämän alueen koneet käyttävät hydraulisia tai raskaita servokäyttöjä tarvittavien taivutusvoimien luomiseen. Tuotantonopeudet ovat pienemmät (10–40 ppm), mutta osien painot ja rakenteelliset vaatimukset ovat paljon suuremmat. Esimerkiksi raudoitustangon taivutuskoneet käsittelevät rutiininomaisesti 8–12 mm:n terästankoa taivutusvoimilla, jotka ylittävät 2 000 N.

Jousitaivutuskoneiden ja langanmuodostuslaitteiden tyypit

Termiä "jousitaivutuskone" käytetään laajasti teollisuudessa viittaamaan kaikkiin automatisoituihin tai puoliautomaattisiin koneisiin, jotka taivuttavat metallilangan jousi- tai lankamuotoihin. Käytännössä on olemassa useita erillisiä konearkkitehtuureja, joista jokainen on optimoitu eri osien geometrioille ja tuotantovaatimuksille.

CNC-jousikelauskoneet

CNC-jousikelauskoneet ovat laajimmin käytetty jousien taivutuskonetyyppi puristus- ja jatkojousien tuotantoon. Lanka syötetään oikaisuosan läpi ja ohjataan sitten kelauspisteen yli, kun taas nousutyökalu ohjaa kelojen välistä etäisyyttä. Koko prosessi - kelan halkaisija, nousu, haaran pituus, päätytyyppi - ohjelmoidaan CNC-ohjaimella.

Nykyaikaisissa CNC-kelauskoneissa on tyypillisesti 2–4 ohjattua akselia. Aloitustason koneet ohjaavat langansyöttöä ja kelauspisteen sijaintia; Kehittyneissä malleissa on riippumaton nousun säätö ja leikkausakseli tarkan päätygeometrian saavuttamiseksi. Huippuluokan CNC-kelauskoneet voivat tallentaa 500 osaohjelmaa ja vaihtaa niiden välillä alle 3 minuutissa , mikä tekee niistä erittäin tehokkaita liikkeissä, joissa on useita SKU:ita.

CNC-langanmuovauskoneet (4-akselista 12-akseliseen)

Langanmuovauskoneet ovat kelauskoneiden monipuolisempi serkku. Kun kelauskone on erinomaista kierteisten muotojen suhteen, langanmuovauskone voi tuottaa 2D- ja 3D-lankamuotoja, joissa on useita taivutuksia, silmukoita, koukkuja ja siirtymiä – kaikki yhdellä jatkuvalla toiminnolla kelavarastosta.

Langanmuodostuskoneen akselien lukumäärä vastaa suoraan sen tuottamien osien monimutkaisuutta:

• 4-akseliset koneet : käsittele yksinkertaisia 2D-langan muotoja – yksinkertaisia pidikkeitä, U-muotoja, Z-taivutuksia ja peruskoukkuja. Soveltuu autojen pidikkeisiin ja huonekalujen metallirunkoihin.
• 6-akseliset koneet : lisää pyörimisakseli, joka mahdollistaa langan kiertämisen mutkien välillä, mikä mahdollistaa 3D-osien sijoittamisen ilman uudelleensijoittamista. Yleinen lääkelangassa ja monimutkaisissa jousimuodoissa.

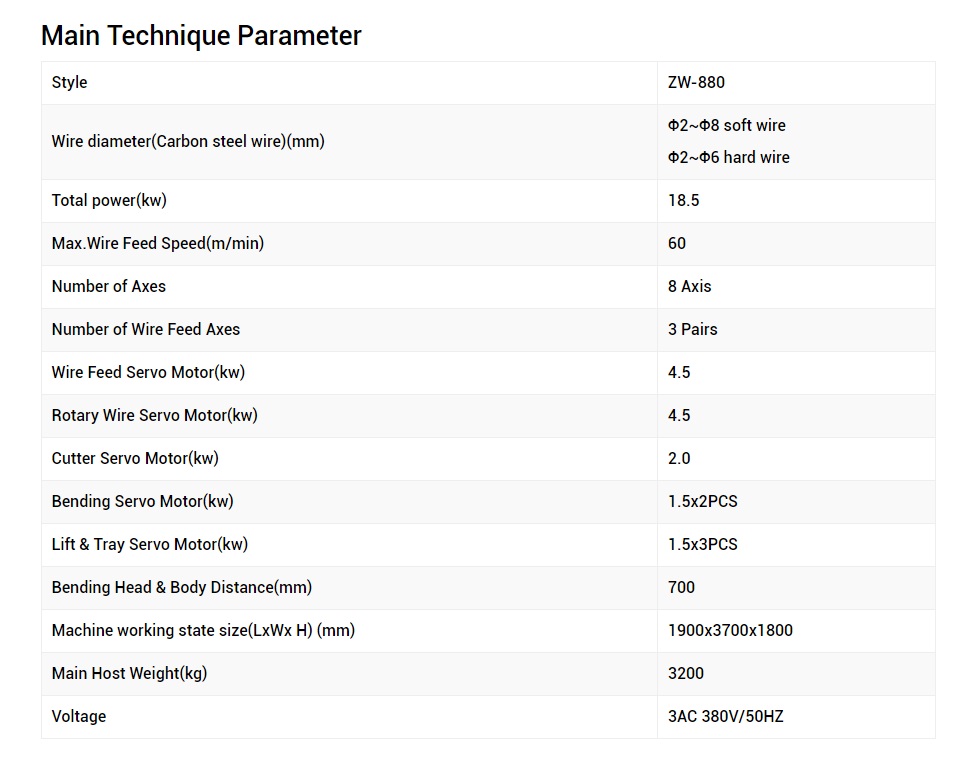

• 8-12-akseliset koneet : täydellinen 3D-muovaus useilla samanaikaisilla työkaluliikkeillä, käytetään erittäin monimutkaisiin vääntöjousiin, lankakoreihin ja monitasoisiin rakennelankakokoonpanoihin.

6-akselinen CNC-langanmuodostuskone, joka pystyy käsittelemään 0,3–3,5 mm:n lankaa, maksaa tyypillisesti 80 000–200 000 USD akselimäärästä, langan halkaisijakapasiteetista ja ohjaimen kehittyneisyydestä riippuen. Investointi on perusteltua, kun vuotuinen tuotantomäärä ylittää noin 500 000 kappaletta tai kun osien geometriaa ei voida saavuttaa käsin.

Vääntöjousikoneet

Vääntöjouset vaativat erillisen konearkkitehtuurin, koska jalan muodostustoiminto tapahtuu tietyssä kulmassa suhteessa kelan runkoon. Vääntöjousitaivutuskoneet käyttävät koordinoitua järjestystä: kierrä runko, pysähdy oikeaan kulma-asentoon ja taivuta sitten jokainen jalka ohjelmoituun kulmaan. Jos tämä kulma-ajoitus menee väärin jopa 5°:lla, syntyy osa, joka tuottaa väärän vääntömomentin suunniteltuun taipumapisteeseen – kriittinen vikatila esimerkiksi autoovien saranoissa, joissa vääntöjousien on täytettävä ±5 % vääntömomenttitoleranssit.

Puoliautomaattiset ja manuaaliset langan taivutustyökalut

Kaikki sovellukset eivät vaadi täyttä CNC-jousitaivutuskonetta. Prototyyppimääriin (alle 500 kappaletta), korjauksiin tai mittatilaustyönä monimutkaisella geometrialla, joka muuttuu usein, puoliautomaattiset pöytälangan taivuttajat ja manuaaliset jigipohjaiset taivutustyökalut ovat käytännöllisiä. Nämä koneet käyttävät kiinteää karaa ja pyörivää muotoiluvartta tuottamaan tasaiset taivutuskulmat ilman CNC-ohjelmointia. Toistettavuus on alhaisempi (tyypillisesti ±2°–5° vs. ±0,5° CNC:lle), mutta asennusaika mitataan minuutteina tuntien sijaan.

Metallilangan taivutuksen tärkeimmät prosessiparametrit

Riippumatta siitä, onko toiminta manuaalinen vai täysin automatisoitu CNC-jousitaivutuskoneessa, samat perusprosessiparametrit määrittävät osan laadun. Näiden parametrien johdonmukainen hallinta on ero vakaan prosessin ja satunnaisin väliajoin romua tuottavan prosessin välillä.

Langan syöttönopeus ja jännitys

Langan syöttönopeus on sovitettava taivutusjakson aikaan. Liian nopeasti, ja lanka kasaantuu taivutusasemaan, mikä aiheuttaa syöttöhäiriöitä ja sotkeutumista. Liian hidas, ja tuottavuus kärsii tarpeettomasti. Useimmat CNC-kelauskoneet käyttävät langansyöttönopeutta 50–400 mm/s, ja yläpää on varattu pehmeiden lankamateriaalien yksinkertaisille geometrioille.

Johdon takajännitys – kelan maksujärjestelmän vastus – vaikuttaa suoraan kelan halkaisijan konsistenssiin. Suurempi takajännitys pienentää hieman kelan halkaisijaa, koska lanka on jännityksessä, kun se koskettaa kelaustyökalua. Vain 2–5 N:n takajännityksen muutos voi muuttaa kelan halkaisijaa 0,1–0,3 mm 2 mm:n langalla , mikä on merkittävää jousille, joilla on tiukat vapaapituudet tai kuormitustoleranssit.

Taivutuskulman tarkkuus ja korjaus

CNC-ohjatut jousitaivutuskoneet saavuttavat taivutuskulman toistettavuuden kahdella menetelmällä: avoimen silmukan kulmasäädöllä (työkalu liikkuu kiinteään ohjelmoituun asentoon) tai suljetun silmukan ohjauksella kulman mittauspalautteen avulla. Avoimen silmukan järjestelmät sopivat pehmeille materiaaleille, joissa on ennakoitavissa oleva takaisinjousto, mutta erittäin lujalle langalle tai sovelluksille, joissa vaaditaan ±1° toleranssia, suljetun silmukan järjestelmät prosessin sisäisellä mittauksella ovat välttämättömiä.

Jotkut kehittyneet langanmuodostuskoneet käyttävät näköjärjestelmiä tai lasermittausta tarkistaakseen kunkin osan taivutetun kulman ja säätääkseen automaattisesti työkalun asennon seuraavaa sykliä varten. Tämä mukautuva korjaus eliminoi työkalun kulumisesta tai langan mekaanisten ominaisuuksien asteittaisista muutoksista käämin yli aiheutuvan ajautumisen.

Voitelu

Langan taivutus on kitkaprosessi – lanka liukuu taivutustyökaluja, ohjaimia ja oikaisurullia vasten jokaisen jakson aikana. Ilman riittävää voitelua syntyy kolme ongelmaa: työkalujen kiihtynyt kuluminen, langan pintanaarmut ja lämmön kertyminen, joka muuttaa langan mekaanisia ominaisuuksia pitkän tuotantojakson aikana.

Useimpiin teräslangan taivutustöihin riittää kevyt mineraaliöljy tai synteettinen langanvetovoiteluaine, joka levitetään lopputulokseen tai suoristimeen. Ruostumaton teräslanka saattaa vaatia klooritonta synteettistä voiteluainetta kloridin aiheuttaman jännityskorroosiohalkeilun estämiseksi. Kuparilanka tarvitsee tyypillisesti minimaalisen voitelun sen luonnostaan ​​alhaisten kitkaominaisuuksien vuoksi.

Johdon oikaisu ennen taivutusta

Kelasta syötetyssä langassa on jäännöskaarevuus (valu) ja kierre (kierre). Molemmat on poistettava ennen kuin lanka tulee taivutusalueelle, tai tuloksena olevien osien geometria on epäjohdonmukainen ja mittojen toistettavuus on huono. Oikaisu suoritetaan sarjalla offset-teloja – tyypillisesti 5-7 rullaa kahdessa tasossa, jotka on asetettu pieneen häiriökulmaan plastisen muodon muuttamiseksi ja langan oikaisemiseksi.

Alioikaisu jättää jäännösvalua, mikä aiheuttaa kelan halkaisijan vaihtelun. Liiallinen suoristus kovettaa langan pintaa, lisää joustavuutta ja vähentää taipuisuutta taivutuskohdissa. Jokaisen lankaerän suoristusasetuksen saaminen oikeaan on ensimmäinen askel jokaisessa jousitaivutuskoneessa.

Taivutetun metallilangan yleiset sovellukset eri teollisuudenaloilla

Tarkkuusmetallilangan taivutuksesta riippuvaisten toimialojen valikoima on paljon laajempi kuin useimmat ihmiset ymmärtävät. Yksi moderni auto sisältää 300–700 yksittäistä vaijerijousta ja lankamuotoa. Sen ymmärtäminen, mitkä toimialat ohjaavat kysyntää, auttaa selvittämään, miksi tasainen taivutuslaatu on niin taloudellisesti tärkeää.

Autoteollisuus

Automotive on tarkkuustaivutettujen lankamuotojen suurin kuluttaja maailmanlaajuisesti. Käyttökohteita ovat istuimen kallistusjouset, ovenkahvan palautusjouset, jarrupalojen helinää estävät pidikkeet, tuulilasinpyyhkimien liittimet, moottorin letkunkiristimet ja kymmeniä venttiilijousivaihtoehtoja. Toleranssit ovat tiukat: istuimen kallistusjousi saattaa vaatia ±0,5 mm:n vapaan pituustoleranssin ja ±8 %:n kuormitustoleranssin määritellyllä taipumalla. Vain kalibroitu joustaivutuskone, joka käyttää validoitua ohjelmaa, täyttää nämä vaatimukset jatkuvasti miljoonien vuosittaisten tuotantomäärien yhteydessä.

Lääketieteelliset laitteet

Lääkelangan taivutus toimii äärimmäisen tarkkuuden ja tiukkojen materiaalin jäljitettävyysvaatimusten risteyksessä. Ohjauslangat, stenttikehykset, kirurgiset pidikkeet ja implantoitavat jousikoskettimet vaativat langan taivutuksen mikroneina mitattuihin toleransseihin materiaaleista, kuten nitinolista, 316L ruostumattomasta teräksestä tai platina-iridiumseoksesta. Nitinoli (nikkeli-titaaniseos) on erityisen haastava, koska siinä yhdistyy superelastinen käyttäytyminen voimakkaaseen lämpötilariippuvuuteen – huoneenlämmössä ja kehon lämpötilassa (37°C) taivuttaminen tuottaa erilaisia ​​loppugeometrioita ottamatta huomioon sen muotomuistiominaisuuksia.

Elektroniikka ja sähkö

Akun koskettimet, liitinjouset, liitinpidikkeet ja maadoitusjouset valmistetaan kaikki taivuttamalla metallilankaa tai -nauhaa. Berylliumkupari ja fosforipronssi ovat suositeltavia materiaaleja tällä alalla, koska niissä yhdistyvät korkea sähkönjohtavuus ja erinomaiset jousiominaisuudet. Kosketusvoima – voima, jonka taivutettu jousikosketin kohdistaa liitäntäpintaan – on pidettävä ±15 %:n rajoissa, jotta varmistetaan luotettava sähköliitäntä vahingoittamatta liitäntäkomponenttia.

Kulutustavarat ja huonekalut

Patjan jousiyksiköt, sohvan rungon jouset, polkupyörän korien vaijerirungot, vaateripustimet ja esittelytelineiden koukut ovat kaikki suurivolyymeisia langan taivutustuotteita, joissa kappalekohtainen hinta ohjaa koneen valintaa. Tässä segmentissä tuotantonopeus on etusijalla erittäin tiukoille toleransseille. Langanmuovauskone, joka tuottaa 50 miljoonaa patja Bonnell-jousiyksikköä vuodessa yhdelle asiakkaalle, tarvitsee maksimaalisen käyttöajan ja minimaalisen vaihtoajan – ei mikronitason tarkkuutta.

Ilmailu ja puolustus

Ilmailu- ja avaruuslangan taivutuksessa yhdistyvät lääketieteen tiukat toleranssit autoteollisuuden volyymitarpeisiin – mutta se lisää lakisääteisiä dokumentaatiovaatimuksia, joita muut teollisuudenalat eivät kohtaa. Jokaisen lentokriittisissä järjestelmissä käytetyn lankamuodon on oltava jäljitettävissä sertifioituun materiaaliin, valmistettu kalibroiduilla ja validoiduilla laitteilla ja tarkastettu AS9100-standardien mukaisesti. Ilmailu- ja avaruusteollisuudessa käytetyllä joustaivutuskoneella on täydellinen kalibrointihistoria ja prosessin validointitietue.

Oikean joustaivutuskoneen valinta: Käytännön päätöksentekokehys

Jousitaivutuskoneen valinta ei ole luettelon selausharjoitus. Oikea kone riippuu tietystä osavaatimusten, tuotantomäärän, materiaalin ja budjetin yhdistelmästä. Seuraava kehys käsittelee päätöstä loogisessa järjestyksessä.

Vaihe 1: Määritä langan halkaisija-alue ja materiaali

Jokaisella jousitaivutuskoneella on nimellislangan halkaisijaalue, ja sen reunoilla toimiminen vähentää koneen käyttöikää ja osien laatua. Valitse kone, jonka nimellinen keskipiste vastaa yleisintä lankahalkaisijaasi. Jos tuotevalikoimasi ulottuu 0,5 mm:stä 3,0 mm:iin, harkitse kahta pienempää konetta yhden koneen sijaan, joka pyörii ylärajalla suurihalkaisijaisille langoille ja alarajalle hienolle langalle.

Vaihe 2: Arvioi osan geometrian monimutkaisuus

Yksinkertainen puristusjousi, jossa on suorat päät, tarvitsee vain 2-akselisen CNC-kelauskoneen. Vääntöjousi, jossa on offset-jalat kahdessa tasossa, tarvitsee vähintään 4 akselia. Monimutkainen 3D-lankamuoto, jossa on useita taivutustasoja ja suljetun silmukan pää, vaatii 6–8 akselia. Yliostettu akselimäärä lisää kustannuksia ilman hyötyä; aliosto luo geometrisia rajoituksia, joita ei voida kiertää.

Vaihe 3: Arvioi vuotuinen tuotantomäärä

Tämä on suorin perustelu automaatiotasolle ja koneinvestoinneille. Käytä seuraavia karkeita vertailuarvoja:

• Alle 50 000 kpl/vuosi: manuaaliset tai puoliautomaattiset taivutustyökalut, alhaiset pääomakustannukset
• 50 000–500 000 kappaletta vuodessa: lähtötason CNC-rullaus- tai muovauskone, 30 000–80 000 dollaria
• 500 000–5 miljoonaa kappaletta vuodessa: keskitason CNC-jousitaivutuskone moniakselisella ohjauksella, 80 000–200 000 dollaria
• Yli 5 miljoonaa kappaletta vuodessa: nopea CNC-langanmuovauskone, jossa on prosessinaikainen tarkastus, 200 000 dollaria

Vaihe 4: Arvioi ohjaimen ja ohjelmiston ominaisuudet

CNC-ohjain on minkä tahansa joustaivutuskoneen aivot. Tärkeimmät arvioitavat ominaisuudet ovat: osaohjelman tallennuskapasiteetti, simulointitila (mahdollistaa uuden ohjelman testaamisen ilman johtoa koneen läpi), palautuskompensointiasetukset, tuotantolaskuri ja vikaloki sekä yhteensopivuus offline-ohjelmointiohjelmiston kanssa. Valmistajat, kuten Wafios, Simplex ja Numalliance, tarjoavat omia ohjaimia jousikohtaisilla simulointityökaluilla, jotka vähentävät ensimmäisen artikkelin asetusaikaa tunneista 20–40 minuuttiin kokeneille käyttäjille.

Vaihe 5: Ota huomioon työkalukustannukset ja toimitusaika

Koneen hinta on vain osa kokonaisinvestoinneista. Työkalu - taivutustapit, kelauspisteet, karat, katkaisutyökalut - lisää 5 000 - 30 000 dollaria täysin työstettyyn koneeseen, ja mukautetun työkalun toimitusajat voivat olla 4-8 viikkoa. Ota tämä huomioon projektien aikatauluissa uusien osien lanseerauksille, etenkin kun konetoimitukset ja työkalutoimitukset tulevat eri toimittajilta.

Laadunvalvonta langan taivutusoperaatioissa

Taivutetun metallilangan laadunvalvonta on muutakin kuin muutaman palan mittaaminen työvuoron alussa. Tasainen laatu edellyttää prosessin sisäistä seurantaa, tilastollista valvontaa ja selkeää näytteenottosuunnitelmaa, joka vastaa kunkin ulottuvuuden riskitasoa.

Johdon muotojen ja jousien kriittiset mitat

Jousien kriittiset mitat ovat tyypillisesti: vapaa pituus, kelan halkaisija (sisällä tai ulkopuolella), aktiivisten kelojen lukumäärä, päätytyypin geometria ja kuormitus määritetyllä taipumalla. Lankamuotojen kriittisiä mittoja ovat kokonaispituus, taivutuskulmat, silmukan halkaisijat ja reikien tai rakojen sijainnit. Toiminnalliset mitat – ne, jotka vaikuttavat suoraan istuvuuteen, toimintaan tai turvallisuuteen – tulee mitata jokaisesta osasta tai vähintään joka 500. osa prosessikapasiteetista riippuen.

Yleiset tarkastusmenetelmät

• Optiset komparaattorit ja profiiliprojektorit : projisoi osan suurennettu varjo piirustusprofiilin päällä olevalle näytölle. Nopea, kosketukseton ja tehokas 2D lankamuodoille aina noin 300 mm asti.
• CMM (koordinaattimittauskone) : tarkkuus ±0,002 mm, tarvitaan monimutkaisille 3D-lankamuodoille tai kun geometrisia toleransseja ei voida tarkistaa käsityökaluilla.
• Jousitesterit (kuormitestit) : mittaa jousen voima määritetyissä taipumapisteissä ja varmista suoraan toiminnallinen suorituskyky pelkän geometrian sijaan.
• Toiminnalliset mittarit : go/no-go -mittarit, jotka tarkistavat, sopiiko osa kokoonpanopaikkaansa. Nopein laadunvalvontamenetelmä suuren volyymin tuotantoon.
• Jousen taivutuskoneeseen integroidut visiojärjestelmät : saatavilla yhä useammin keski- ja huippuluokan koneissa, joka tarkistaa jokaisen osan geometrian syklin aikana ja poistaa ei-yhteensopivia kappaleita automaattisesti.

Prosessikyvyn (Cpk) tavoitteet

Vähintään 1,33 Cpk on vakiovaatimus useimmissa autojen vaijerijousisovelluksissa, mikä tarkoittaa, että prosessin keskiarvo on vähintään 4 standardipoikkeamaa lähimmästä spesifikaatiorajasta. Jotkin tason 1 autoasiakkaat vaativat turvallisuuskriittisten jousien saavuttamista Cpk:n ≥1,67:n saavuttamiseksi. Näiden tavoitteiden saavuttaminen vaatii sekä tehokkaan jousen taivutuskoneen että tiukan sisään tulevan materiaalin hallinnan – langan mekaanisten ominaisuuksien vaihtelu kelasta toiseen on usein tuotannon suurin yksittäinen mittasirontalähde.

Yleisimpien langan taivutusvirheiden vianmääritys

Jopa hyvin konfiguroidussa jousitaivutuskoneessa kokeneen käyttäjän kanssa ilmenee vaijerin taivutusvirheitä. Niiden nopea diagnosointi ja korjaaminen vähentää romua ja seisokkeja.

Järjestelmällinen vikojen kirjaaminen on välttämätöntä. Kun vika toistuu useissa erissä, perimmäinen syy on lähes aina materiaalin vaihtelu tai työkalun kuluminen – jotka molemmat ovat ennakoitavissa ja ehkäistävissä oikeilla huoltoaikatauluilla ja tulevilla materiaalin hyväksymismenettelyillä.

Pintakäsittely ja viimeistely metallilangan taivutuksen jälkeen

Taivutus ei yleensä ole viimeinen toimenpide. Sovelluksesta riippuen taivutetut metallilankakomponentit läpikäyvät yhden tai useamman viimeistelyvaiheen, jotka vaikuttavat ulkonäköön, korroosionkestävyyteen, väsymisikään ja kitkaominaisuuksiin.

Kuormaus väsymyksen elämän parantamiseksi

Kuoritus tuo langan pintaan puristusjäännösjännityksiä, mikä vastustaa vetojännitystä, joka aiheuttaa väsymishalkeamia syklisen kuormituksen aikana. Ajoneuvojen venttiilijousien ja korkeakierrosten vääntöjousien lyhennys voi pidentää väsymisikää 30–100 % verrattuna käsittelemättömiin kollegoihin. Prosessi on vakiokäytäntö jousille, joiden suunniteltu elinikä on yli 500 000 sykliä.

Stressiä lievittävä / lämmönsäätö

Metallilangan taivutuksen jälkeen jäännösjännitykset jäävät taivutuspisteisiin muovauksesta. Tarkkuusjousien kohdalla nämä jännitykset aiheuttavat hidasta mittamuutosta ajan mittaan (jännityksen rentoutuminen), elleivät jouset ole lämpösäätöisiä. Lämpöasetus tarkoittaa, että jousi kuormitetaan kiinteään korkeuteen tai määrättyyn puristettuun asentoon ja pidetään 150–250 °C:ssa 20–30 minuuttia. Tämä prosessi stabiloi vapaan pituuden ±0,2 mm:n tarkkuudella ja vähentää merkittävästi käytön aikana tapahtuvaa rentoutumista.

Galvanointi ja pinnoitus

Sinkkipinnoitus (sähkösinkitys) on yleisin teräslankamuotojen korroosiosuojaus ei-kriittisissä sovelluksissa. 5–8 µm sinkkikerros tarjoaa riittävän suojan sisäkäyttöön tai kohtalaiseen ulkoaltistukseen. Ankarammissa ympäristöissä sinkki-nikkeliseospinnoitus (12–15 % nikkeliä) tarjoaa 5–10 kertaa paremman korroosionkestävyyden. Ruostumaton teräs ja kuparilanka eivät yleensä vaadi pinnoitusta. Muovipinnoitetta – PVC-upotus- tai nailonjauhemaalausta – käytetään lankamuodoissa, jotka vaativat sähköeristystä tai joissa metallikosketus voi vahingoittaa yhteenliittyvää komponenttia.

Trendit muokkaavat metallilangan taivutustekniikan tulevaisuutta

Langan taivutustekniikka ei ole staattista. Useat kehityssuunnat muuttavat sitä, miten jousitaivutuskoneet suunnitellaan, ohjelmoidaan ja integroidaan valmistusympäristöihin.

Offline-ohjelmointi ja digitaaliset kaksoset

Jousitaivutuskoneen ohjelmointi edellytti historiallisesti langan ajamista koneen läpi yrityksen ja virheen iteraatioissa, kunnes geometria vastasi painoa. Nykyaikainen offline-ohjelmointiohjelmisto simuloi taivutusprosessia 3D-muodossa ennustaen takaisinjoustoa, työkalujen törmäyksiä ja geometrisia poikkeamia ennen kuin yksikään langanpala kuluu. Esimerkiksi Wafiosin FMU-ohjelmisto ja Numalliancen Spring CAM vähentävät ensimmäisen artikkelin asennusaikaa 40–60 % manuaalisiin ohjelmointimenetelmiin verrattuna alan käyttäjien raporttien mukaan.

AI-avusteinen prosessin optimointi

Koneoppimisalgoritmit ovat alkaneet ilmaantua langan taivutusprosessin ohjauksessa. Nämä järjestelmät keräävät anturitietoja – taivutusvoimaprofiilit, syöttönopeuden vaihtelut, lämpötila – ja käyttävät näitä tietoja ennustaakseen, milloin työkalun kuluminen alkaa vaikuttaa osien laatuun ja laukaisee huoltohälytyksiä ennen kuin vikoja ilmenee. Varhaiset toteutukset raportoivat 20–35 %:n lyhennyksen suunnittelemattomissa seisokeissa suuritehoisissa jousen taivutuslinjoissa.

Nopeasti vaihdettavat työkalujärjestelmät

Tuotevalikoiman kasvaessa ja eräkokojen pienentyessä jousitaivutuskoneen vaihtoajasta on tullut kilpailukykyinen erottaja. Nopeasti vaihdettavat työkalujärjestelmät, joissa käytetään tarkkuushiotustyökalunpitimiä, joissa on toistettavat paikannusominaisuudet, mahdollistavat kokeneen käyttäjän vaihtaa koneen osanumerosta toiseen 15–30 minuutissa, kun perinteisillä työkaluilla 2–4 ​​tuntia. Tämä on erityisen arvokasta sopimusjousien valmistajille, jotka käyttävät 50 eri osanumeroa viikossa.

Erittäin luja ja edistynyt metalliseoslangan käsittely

Kevyt paine autoteollisuudessa ja elektroniikan miniatyrisointitrendi pakottavat lankojen taivutuksen yhä vaikeampiin materiaaleihin. Erittäin luja venttiilijousilanka, jonka vetolujuus on yli 2 200 MPa, superelastinen nitinoli huoneenlämpötilassa ja koboltti-kromiseokset lääketieteellisiin implantteihin, vaativat kaikki koneita, joilla on suurempi voimakapasiteetti, kovemmat työkalumateriaalit ja kehittyneempää joustokompensaatiota kuin viisi vuotta sitten. Näitä materiaaleja käsittelevien edistyneiden langanmuovauskoneiden markkinat kasvavat noin 6–8 % vuosittain , jota ohjaa pääasiassa sähköajoneuvojen ja lääkinnällisten laitteiden kysyntä.
