Metallin taivutuskone ja joustaivutuskone: täydellinen opas

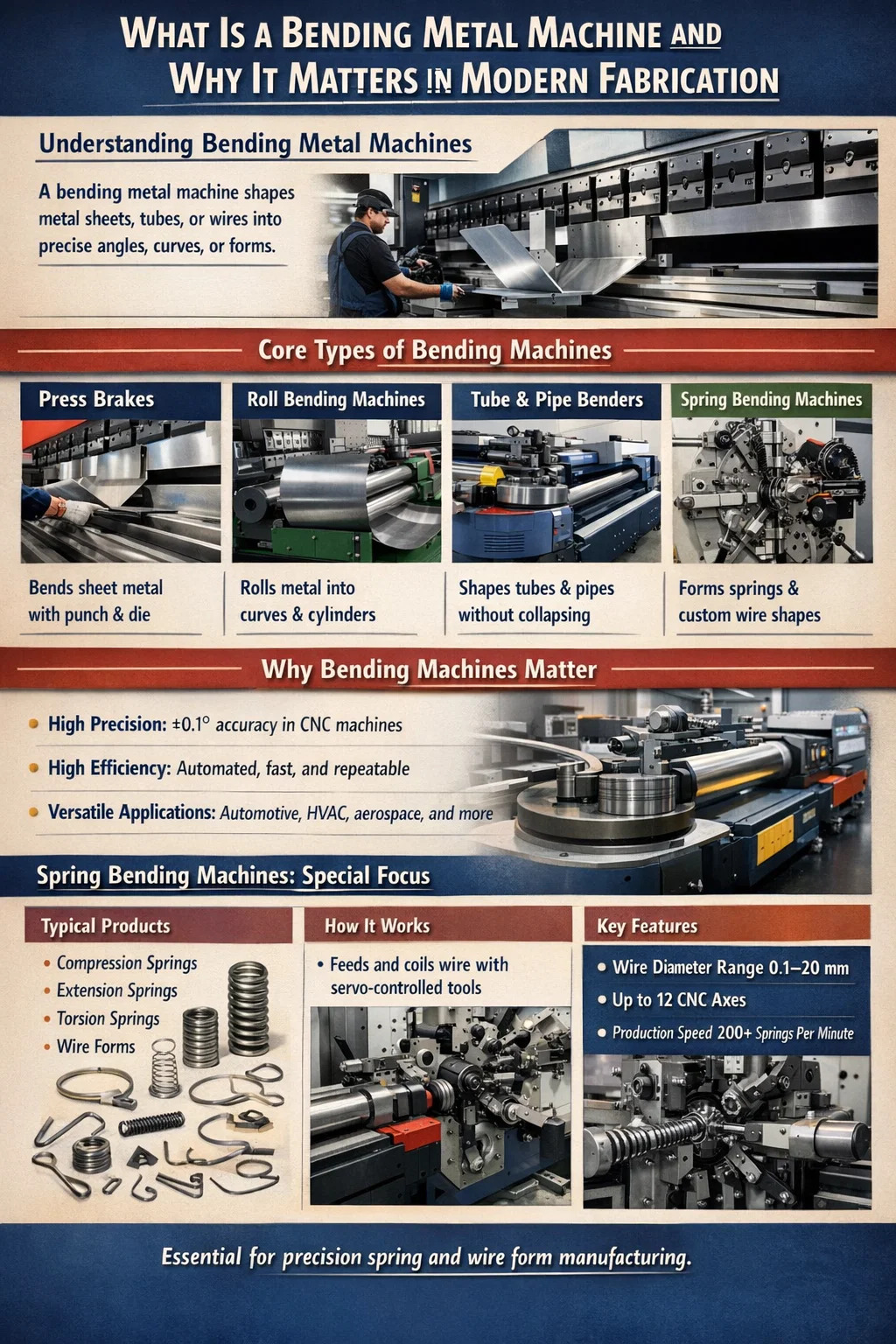

Mikä on taivutusmetallikone ja miksi sillä on merkitystä nykyaikaisessa valmistuksessa

A metallin taivutuskone on teollinen laite, joka on suunniteltu muotoilemaan metallityökappaleita – levyjä, tankoja, putkia tai lankaa – tarkkoihin kulmiin, käyriin tai monimutkaisiin kolmiulotteisiin muotoihin ilman leikkaamista tai hitsausta. Ydinpäätelmä on suoraviivainen: jos tuotantolinjasi vaatii yhtenäisiä, toistettavia metallimuotoja mittakaavassa, erillinen taivutuskone ei ole lisävaruste – se on työnkulkusi selkäranka. Manuaalinen taivutus aiheuttaa inhimillisiä virheitä, epäyhtenäisiä taivutussäteitä ja käyttäjän väsymistä; mekaaninen taivutus eliminoi kaikki kolme.

Nykyaikaiset metallin taivutuskoneet vaihtelevat yksinkertaisista hydraulisista puristusjarruista, jotka pystyvät taivuttamaan 3 mm:n ohutta teräslevyä, kehittyneisiin CNC-moniakselijärjestelmiin, jotka voivat suorittaa 40 erillistä taivutusjaksoa yhdessä automatisoidussa jaksossa. Esimerkiksi keskitason CNC-puristinjarrulla voidaan saavuttaa ±0,1° kulman toistettavuus, mikä on käytännössä mahdotonta käsin käytettäessä. Autojen kiinnikkeissä, LVI-kanavissa, huonekalujen kehyksissä, sähkökoteloissa ja sadoissa muissa tuoteryhmissä tämä tarkkuus ei ole luksusta, vaan se on valmistusvaatimus.

Jousitaivutuskone on erikoistunut alaryhmä laajempaan taivutuskoneperheeseen. Vaikka yleinen puristusjarru keskittyy metallilevyyn, a jousen taivutuskone on suunniteltu erityisesti kelaamaan, kelaamaan ja muodostamaan lanka- tai tankomateriaalia puristusjousiksi, jatkojousiksi, vääntöjousiksi ja mukautettuihin lankamuotoihin. Nämä kaksi konetyyppiä esiintyvät usein rinnakkain samassa laitoksessa – ja niiden täydentävyyden ymmärtäminen on olennaista jokaiselle valmistuspäällikön hankintalaitteistolle.

Taivutusmetallikoneiden ydintyypit ja niiden sovellukset

Termi "taivutusmetallikone" on sateenvarjo, joka kattaa useita erillisiä konearkkitehtuureja. Väärän tyypin valitseminen sovellukseesi johtaa huonoon osien laatuun, liialliseen työkalujen kulumiseen ja tarpeettomiin investointikustannuksiin. Alla on jäsennelty erittely pääkategorioista.

Paina Brakes

Jarrupuristin on maailmanlaajuisesti laajimmin käytetty metallilevyn taivutuskone. Se käyttää meisti- ja meistisarjaa paikallisen voiman kohdistamiseen suoraa linjaa pitkin luoden yhden taivutuksen vetoa kohden. Hydrauliset puristinjarrut hallitsevat raskaissa sovelluksissa – teräslevyn taivutus jopa 25 mm:n paksuisiksi taivutuspituuksille 6 metriä tai enemmän. Sähköiset servopuristinjarrut, jotka ovat tulleet yhä suositummiksi vuodesta 2018 lähtien, tarjoavat 30–50 % energiansäästöä hydraulisiin vastineisiin verrattuna ja nopeuttavat työkiertoa ohuissa töissä (0,5–3 mm). CNC-puristinjarrut lisäävät ohjelmoitavan takamittarin paikantamisen, automaattisen kruunun kompensoinnin ja monivaiheisen taivutusjärjestyksen, mikä lyhentää asetusaikaa tunneista minuutteihin vaihdettaessa osaohjelmista toiseen.

Rullataivutuskoneet

Rullataivutuskoneet, joita kutsutaan myös levyteloiksi tai osien taivuttimiksi, käyttävät kahta tai kolmea käytettävää telaa metallin jatkuvaan kaaremiseen kaariksi, renkaiksi tai sylintereiksi. Ne ovat välttämättömiä paineastioiden valmistuksessa, putkien valmistuksessa, arkkitehtonisissa terästöissä ja säiliöiden valmistuksessa. Kolmirullainen symmetrinen kone on vakiona suurihalkaisijaisten sylintereiden valmistuksessa litteästä levystä. Nelitelaiseen koneeseen lisätään neljäs tela, joka taivuttaa etureunaa, mikä eliminoi tasaisen pisteen, joka on kolmirullaisten mallien klassinen rajoitus. Taivutussäteet tiukoista 150 mm:n kaarevista useiden metrien kaareihin ovat saavutettavissa koneen vetoisuudesta ja rullan halkaisijasta riippuen.

Putkien ja putkien taivutuskoneet

Putken taivutuskoneet taivuttavat onttoja osia - pyöreitä, neliömäisiä tai suorakaiteen muotoisia putkia - ilman, että poikkileikkaus romahtaa. Pyörivä vetotaivutus, tarkin menetelmä, puristaa putken muottipuristimeen ja pyörittää sitä kiinteän taivutusmuotin ympäri, usein sisäisellä karalla, joka estää seinän romahtamisen. Tämä menetelmä on vakiona autojen pakojärjestelmissä, turvahäkeissä, polkupyörien rungoissa ja ilmailun hydraulilinjoissa. CNC-putkien taivuttimet, joissa on monipinoisia työkalupäitä, voivat tuottaa osia, jotka vaativat useita taivutuksia eri tasoissa – yhdellä auton pakokaasukomponentilla voi olla 8–12 erillistä mutkaa ohjelmoituna peräkkäin.

Lankojen ja jousien taivutuskoneet

Langantaivutuskoneet ja jousitaivutuskoneet käsittelevät halkaisijaltaan pienempiä lankoja – tyypillisesti 0,1–20 mm:n lankaa – ja muodostavat siitä monimutkaisia kaksi- tai kolmiulotteisia lankamuotoja, pidikkeitä, kiinnikkeitä, koukkuja ja jousia. Tämä luokka ansaitsee omistetun keskustelun, ja sitä käsitellään perusteellisesti seuraavissa osissa.

Jousitaivutuskone: miten se toimii ja mikä sen erottaa

A jousen taivutuskone — kutsutaan myös jousikelauskoneeksi, CNC-jousenmuodostajaksi tai langanmuovauskoneeksi konfiguraatiosta riippuen — on pitkälle erikoistunut taivutusmetallikone, joka on suunniteltu käsittelemään lankamassaa jousiksi ja lankamuodoiksi suurella teholla. Sen toimintaperiaatteen ymmärtäminen auttaa selventämään, miksi sitä ei voida yksinkertaisesti korvata yleiskäyttöisellä taivutuskoneella.

Langansyöttö- ja muotoilumekanismi

Lanka vedetään kelalta tai suoristetaan kelasta ja syötetään tarkkuusohjaintelojen kautta muodostusalueelle. Syöttömekanismi – tyypillisesti servokäyttöinen puristusrullajärjestelmä – ohjaa annosteltavan langan pituutta ±0,05 mm:n tarkkuudella. Muovausvyöhykkeellä kelauspiste tai muotoilutyökalu taivuttaa lankaa kelan halkaisijan luomiseksi. Nostotyökalu ohjaa samanaikaisesti käämin aksiaalista etenemistä ja määrittää jousen vapaan pituuden ja nousun. Leikkausmekanismi - joko pyörivä leikkuri tai nokkakäyttöinen nokkaveitsi - katkaisee valmiin jousen langasta ohjelmoidussa kohdassa.

CNC-jousitaivutuskoneissa jokainen akseli – syöttöpituus, kelauspisteen sijainti, työkalun nousukulma ja leikkausajoitus – on itsenäisesti servo-ohjattu ja synkronoitu keskusliikeohjaimen kautta. Huippuluokan koneet valmistajilta, kuten Wafios, Itaya tai Bamatec, voivat tuottaa puristusjousia yli nopeuksilla 200 kappaletta minuutissa halkaisijaltaan pienille langoille (alle 1 mm), mittojen toistettavuus, jota manuaalinen jousikäämitys ei voi lähestyä.

Valmistetut jousityypit

• Puristusjouset: Kierrekelat, jotka vastustavat puristusvoimaa. Yleisin jousityyppi, jota käytetään kaikessa kuulakärkikynistä autojen venttiilisarjoihin.
• Jatkojouset: Tiiviit kelat, joissa on koukut molemmissa päissä, suunniteltu kestämään venymistä. Koukun geometria on ohjelmoitu CNC-sykliin.
• Vääntöjouset: Lanka kierretty kelaksi, jossa on suorat jalat, jotka varastoivat energiaa kierrettynä. Oven saranat, pyykkinapit ja autotallin ovien mekanismit perustuvat vääntöjousiin.
• Lankamuodot: Mukautetut taivutetut lankamuodot – pidikkeet, kiinnikkeet, kahvat, renkaat ja koukut – tuotetaan moniakselisilla CNC-langantaivutuskoneilla, jotka voivat taivuttaa lankaa 3D-tilassa.
• Kartio- ja piippujouset: Muuttuvan halkaisijan omaavat jouset, jotka edellyttävät kierrepisteen koordinoitua säätöä muovausjakson aikana – ainutlaatuinen ominaisuus CNC-jousitaivutuskoneissa.

Springbackin rooli Spring Bendingissä

Springback – metallin elastinen palautuminen taivutuksen jälkeen – on keskeinen haaste kaikissa metallin taivutustoiminnoissa, mutta se on erityisen kriittinen jousivalmistuksessa. Koska jousen toiminnallinen suorituskyky riippuu tarkoista geometrisista mitoista (vapaa pituus, kelan halkaisija, nousu), mikä tahansa takaisinjousto, joka aiheuttaa mittapoikkeaman, muuttuu suoraan jouseksi, joka epäonnistuu kuormitusmäärittelyssä. CNC-jousitaivutuskoneet kompensoivat takaisinjoustoa algoritmisesti: ohjausohjelmisto taivuttaa lankaa lasketun määrän niin, että elastisen palautumisen jälkeen valmis jousi laskeutuu tavoitemittaan. Tämä ylitaivutusarvo vaihtelee lankamateriaalin, halkaisijan, lämpötilan kunnon ja taivutussäteen mukaan, ja nykyaikaiset koneet tallentavat nämä arvot materiaalikirjastoihin nopeaa työnvaihtoa varten.

Tärkeimmät tekniset tiedot, jotka on arvioitava ostettaessa taivutusmetallikonetta

Taivutusmetallikoneen ostaminen – olipa kyseessä sitten jarrupuristin, jousitaivutuskone tai putken taivutuskone – edellyttää joukon teknisten parametrien arvioimista, jotka määrittävät, pystyykö kone todella valmistamaan osiasi. Myyjän kuvaukseen luottaminen ilman, että näitä lukuja verrataan osavaatimuksiin, yritykset päätyvät koneisiin, jotka eivät pysty tekemään työtä.

Jarrupuristimet ja metallilevyn taivutuskoneet

• Vetoisuus: Suurin taivutusvoima, jonka kone voi kohdistaa, ilmaistuna tonneina tai kilonewtoneina. Alimitoitettu vetoisuus aiheuttaa epätäydellisiä mutkia; ylimitoitettu tonnimäärä hukkaa pääomaa ja energiaa. Laske tarvittava tonnimäärä kaavalla: T = (575 × t² × L) / V, jossa t on materiaalin paksuus millimetreinä, L on taivutuspituus millimetreinä ja V on muotin aukon leveys.
• Taivutuksen pituus: Yhden suoran mutkan enimmäispituus, tyypillisesti 1,25 m - 6 m. Varmista, että tämä ylittää pisimmän osan mittasi.
• Takamittarin liike ja tarkkuus: Takamittari sijoittaa materiaalin ennen jokaista taivutusta. CNC-taustamittari ±0,01 mm:n asemointitarkkuudella on tarkkuustyön vakio.
• Avoin korkeus ja veto: Määrittää kuinka syvälle laatikko tai kanava voidaan taivuttaa ilman, että osa osuu koneen runkoon.
• Kruunujärjestelmä: Suuremmat koneet taipuvat kuormituksen alaisena, jolloin mutkan keskikohta on matalampi kuin reunat. Aktiivinen kruunujärjestelmä kompensoi tämän taipuman automaattisesti.

Jousitaivutuskoneille

• Langan halkaisijaalue: Jokainen kone on mitoitettu tietylle langan halkaisijaalueelle – esimerkiksi 0,3–3,5 mm tai 1–8 mm. Käyttö tämän alueen ulkopuolella heikentää laatua ja vaarantaa koneen vaurioitumisen.
• CNC-akselien lukumäärä: Aloitustason jousikelauskoneissa voi olla 4 akselia; Kehittyneissä moniliukulanganmuodostuskoneissa voi olla 8–16 itsenäistä servoakselia, mikä mahdollistaa monimutkaiset 3D-langanmuodostukset yhdessä syklissä.
• Tuotantonopeus: Mitattu kappaleina minuutissa. Nopeus vaihtelee valtavasti langan halkaisijan ja jousigeometrian mukaan – kone, joka tuottaa 200 ppm 0,5 mm:n langalla, voi tuottaa vain 30 ppm 3 mm:n langalla.
• Kelan halkaisijaalue: Jousien pienin ja suurin ulkohalkaisija, jonka kone voi tuottaa, määräytyy kelauspisteen säätöalueen mukaan.
• Ohjausjärjestelmä ja ohjelmointiliittymä: Nykyaikaisissa jousitaivutuskoneissa käytetään patentoituja CNC-ohjaimia graafisilla ohjelmointiliitännöillä. Jotkut valmistajat tarjoavat simulointiohjelmiston, joka esikatselee jousen geometrian ennen langan ajoa, mikä vähentää merkittävästi asennusromua.
• Syötön suoristus: Monirullainen langan suoristus ennen muodostusvyöhykettä poistaa jäännöskaarevuuden kelatusta lankamassasta. Riittämätön suoristus on suurin syy epäjohdonmukaiseen jousen geometriaan.

Taivutusmetallikoneilla käsitellyt materiaalit

Taivutettava materiaali määrää työkalun valinnan, vetoisuusvaatimukset, joustokompensoinnin ja saavutettavan taivutussäteen. Kaikki metallit eivät taipu tasaisesti, ja pehmeälle teräkselle optimoitu taivutusmetallikone voi tuottaa täysin erilaisia ​​​​tuloksia - tai epäonnistua suoraan - yritettäessä taivuttaa karkaistua jousiterästä tai titaania.

Mieto teräs ja vähähiilinen teräs

Metallien taivutuskoneiden oletusvertailumateriaali. Pehmeä teräs (myötölujuus noin 250 MPa) on anteeksiantava, taipuu puhtaasti ja siinä on kohtalainen takaisinjousto. Sitä käytetään koneen vetoisuusluokituksissa ja suuttimen avaamissuosituksissa. S235- tai A36-laatuteräs taipuu luotettavasti vähintään 0,5x materiaalipaksuuden sisäpuoliseen taivutussäteeseen halkeilematta.

Erittäin luja ja edistynyt korkealujuus teräs

Autojen korirakenteissa käytettävät HSLA-teräs (myötölujuus 350–700 MPa) ja AHSS-laadut vaativat huomattavasti enemmän vetoisuutta taivuttaakseen - usein 2-3 kertaa vastaavan pehmeän teräksen paksuuden vaatima vetoisuus . Takaisinjousi on myös suhteellisesti korkeampi: 90°:n taivutus HSLA-teräksessä saattaa edellyttää meistin ohjelmointia 84–87°:een, jotta saavutetaan 90° jousituksen palautumisen jälkeen. Muotin aukon on myös oltava leveämpi, jotta vältetään halkeilu taivutuslinjassa.

Ruostumaton teräs

Austeniittiset ruostumattomat teräkset (304, 316) kovettuvat taivutettaessa, mikä lisää kestävyyttä taivutuksen edetessä. Ne vaativat noin 50 % enemmän vetoisuutta kuin samanpaksuinen pehmeä teräs ja niillä on selvä jousto. Työkalujen pinnat on pidettävä puhtaina, jotta ruostumaton teräs ei kerää epäpuhtauksia, mikä aiheuttaa käytön aikana korroosiota.

Alumiiniseokset

Alumiini vaatii vähemmän vetoisuutta kuin teräs, mutta se on alttiimpi pintajäljelle ja halkeilulle, jos se taivutetaan levyn raesuuntaan. Lämpötilanne on kriittinen: 5052-H32 taipuu helposti 1× paksuussäteeseen, kun taas 6061-T6 samassa paksuudessa saattaa halkeilla, ellei taivutussädettä kasvateta 3–4× paksuuteen. Sähkö- tai pakkausteollisuuden alumiinilankaa käsittelevien joustaivutuskoneiden on käytettävä kiillotettuja ohjaimia ja muotoilutyökaluja pintavaurioiden estämiseksi.

Jousiteräs ja kovavedetty lanka

Jousiteräs – tyypillisesti korkeahiilinen teräs (0,6–1,0 % hiiltä) tai seostettu jousiteräs, kuten 51CrV4 – on jousitaivutuskoneiden ensisijainen materiaali. Näiden materiaalien myötöraja on 1 000–2 000 MPa ja erittäin korkea takaisinjousto. Jousitaivutuskoneen on kyettävä kohdistamaan muovausvoimia, jotka ylittävät langan myötörajan, samalla kun se ohjaa tarkasti plastista muodonmuutosta, joka määrää jousen lopullisen geometrian. Musiikkilanka (ASTM A228) on yleisin jousilankalaatu - yli 70 % tarkkoja puristusjousia on kierretty musiikkilangasta tai kovavedetystä langasta niiden tasaisen vetolujuuden ja pinnan laadun vuoksi.

CNC vs. Hydraulinen vs. Manuaalinen: Oikean ohjausjärjestelmän valinta

Jokainen taivutusmetallikone kuuluu johonkin kolmesta ohjaustasosta: manuaalinen, hydraulinen/mekaaninen perusohjauksella tai täysi CNC. Jokaisella tasolla on erillinen kustannustehokkuusprofiili, ja oikea valinta riippuu tuotantomäärästä, osien monimutkaisuudesta ja käytettävissä olevista kuljettajan taidoista.

Manuaaliset taivutuskoneet

Manuaaliset taittojarrut, käsikäyttöiset laatikko- ja kattilajarrut sekä manuaalisesti säädettävät jousikelauskoneet sopivat prototyyppityöhön, erittäin pienivolyymiin tuotantoon (alle 50 osaa ajoa kohden) tai tilanteisiin, joissa osien valikoima on erittäin suuri ja asetukset muuttuvat jatkuvasti. Niiden pääomakustannukset ovat alhaiset – manuaalisen taittojarrun, joka pystyy taivuttamaan 1,2 mm:n terästä 1 metrin poikki, voi ostaa 500–3 000 dollarilla. Kompromissi on kuljettajasta riippuvainen laatu, hidas läpimenokyky ja merkittävä fyysinen rasitus raskaampien mittareiden kohdalla. Jousivalmistuksen yhteydessä manuaalisia jousen käämityssorveja käytetään edelleen prototyyppien valmistukseen ja räätälöityihin yksiosaisiin tilauksiin, joissa CNC-ohjelmointiaika ylittäisi osien arvon.

Hydrauliset koneet perusohjaimilla

Hydrauliset puristusjarrut yksinkertaisella syvyysrajoittimella ja manuaalisesti säädettävällä takaraidalla edustavat pienten ja keskisuurten tuotantolaitosten työhevosta maailmanlaajuisesti. Nämä koneet ovat kestäviä, suhteellisen yksinkertaisia ​​huoltaa ja pystyvät raskaaseen työhön. 100 tonnin, 2,5 metrin hydraulinen puristinjarru, jossa on 2-akselinen perusmittari, maksaa tyypillisesti 15 000–40 000 dollaria merkistä ja alkuperästä riippuen. Ne soveltuvat hyvin yksinkertaisten osien keskimääräisiin sarjoihin – suorat laipat, kanavat ja kulmat pehmeästä teräksestä tai alumiinista, joissa vaaditaan yksi tai kaksi mutkaa per osa.

CNC taivutuskoneet

Täysi CNC-ohjaus muuttaa taivutuskoneen ohjelmoitavaksi valmistussoluksi. CNC-puristinjarru tallentaa satoja osaohjelmia, joista jokainen määrittelee taivutusjärjestyksen, takamitan asennot, lävistysliikkeen syvyyden, kruunun korjauksen ja materiaaliparametrit. Käyttäjät valitsevat ohjelman, lataavat osan ja kone suorittaa koko taivutusjakson automaattisesti. Toistotyön asetusaika putoaa 45–90 minuutista (manuaalisesti säädetyssä koneessa) alle 5 minuuttiin. Tehtaalle, joka käyttää 20–30 eri osanumeroa päivässä, tämä tuotantoon jäävän ajan lyhennys on vuosittain arvokkaampi kuin CNC-järjestelmän hintapreemio.

CNC-jousitaivutuskoneet tarjoavat samanlaisia ​​etuja: kun jousiohjelma on kirjoitettu ja hyväksytty, jokainen myöhempi tuotanto alkaa tunnetusta hyvästä lähtötasosta. Parametrien muutokset - kelan halkaisija, vapaa pituus, nousu - vaativat vain ohjelmistomuokkauksia mekaanisten säätöjen sijaan. Johtavat Wafioksen (Saksa) ja Itayan (Japani) CNC-jousikoneohjaimet sisältävät reaaliaikaisen mittapalautteen: integroitu mittausjärjestelmä tarkistaa joka kevät ohjelmoitujen spesifikaatioiden mukaisesti ja hylkää toleranssin ulkopuoliset osat automaattisesti. Ensimmäisen artikkelin kelpuutusaika laskee 60–80 % verrattuna käsin asetettuihin kelauskoneisiin.

Työkalut metallikoneiden taivuttamiseen: valinta, huolto ja kustannukset

Taivutuskone on vain niin tehokas kuin sen työkalut. Jarrupuristimelle stanssaus- ja muottisarja määrittää pienimmän taivutussäteen, saavutettavan taivutuskulman ja materiaalin suurimman paksuuden. Jousitaivutuskoneissa kelaustyökalut, nousutyökalut ja leikkaustyökalut määrittävät valmistettavat jousigeometriat. Työkalu on toistuva kustannus, joka on otettava huomioon kokonaiskustannuksissa.

Paina Brake Tooling

Vakioeurooppalaisesta (Trumpf/Wila-yhteensopiva) jarrupuristintyökaluista on tullut de facto maailmanlaajuinen standardi, ja yhden valmistajan työkalut sopivat kymmenien muiden koneisiin. Rei'itysprofiilit vaihtelevat teräväkulmaisista (30°) tiukkoja laippoja varten tarkoitetuista lävistyksistä syvään laatikon taivutukseen ja reunusmeistiin nollasäteellisiin taitteisiin. V-suulakeaukot valitaan materiaalin paksuuden perusteella: alan nyrkkisääntö on V-aukko = 6–10× materiaalin paksuus ilmataivutuksessa. Karkaistu työkaluteräslävistys ja meistit vakiokokoonpanoissa kestävät 500 000 - 1 000 000 iskua ennen kuin ne vaativat kunnostusta. Erikoistyökalut – telanseuraajat sädetaivuttamiseen, offset-lävistimet kapeille laippoille – lisäävät monipuolisuutta, mutta lisäävät työkalujen varastokustannuksia.

Jousitaivutuskonetyökalut

Jousitaivutuskoneen työkalut ovat sovelluskohtaisempia kuin puristusjarrutyökalut. Kiertymiskohdat ovat tyypillisesti volframikarbidikärjeisiä kestämään korkealujuuslangan jatkuvaa hankausta suurella nopeudella. Kiertymiskohta voi kestää 50–200 miljoonaa sykliä ennen vaihtoa, mutta tämä vaihtelee merkittävästi langan pinnan kunnon ja voitelun mukaan. Kallistustyökalut, ohjausputket ja katkaisutyökalut kuluvat samoin, ja ne on tarkastettava säännöllisin väliajoin. Työkalujen kulutustarvikkeiden varastossa pitäminen – erityisesti suuria tuotantojousia varten – estää kalliita suunnittelemattomia seisokkeja. Täydellisen työkalusarjan hinta uudelle jousiprofiilille CNC-joustaivutuskoneessa vaihtelee 200–2 000 dollarin välillä monimutkaisuudesta riippuen, mikä on vaatimaton verrattuna epätavallisten osien geometrioiden puristusjarrutyökalujen kustannuksiin.

Työkalujen huoltokäytännöt

• Tarkasta puristusjarrun lävistyskärjet halkeamien tai muodonmuutosten varalta 50 000 iskun välein; halkeileva meisti luo jännitysnousun taivutettuun osaan, joka voi aiheuttaa ennenaikaisen väsymishäiriön käytössä.
• Pidä V-suulakepinnat puhtaina metallijätteistä; upotetut hiukkaset aiheuttavat pintajälkiä työkappaleen alapuolelle.
• Levitä sopivaa lankavoiteluainetta (tyypillisesti vesiliukoista vetoöljyä) jousitaivutuskoneen langansyöttöön; riittämätön voitelu lisää kelatyökalun kulumista kertoimella 3–5 kertaa.
• Säilytä puristusjarrutyökaluja erityisissä telineissä, jotka estävät kosketuksen leikkuureunojen välillä; Työkalujen välinen kosketus aiheuttaa mikrohalkeamia, mikä lyhentää käyttöikää dramaattisesti.
• Kirjaa työkalujen käyttöjaksot ja määritä vaihtovälit mitatun kulumisen perusteella, ei pelkän silmämääräisen tarkastuksen perusteella – kulumiseen liittyvä mittapoikkeama jousimitoissa edeltää usein näkyviä työkaluvaurioita.

Yleiset laatuongelmat metallin taivutuksessa ja niiden korjaaminen

Jokainen taivutusmetallikoneen toiminto kohtaa toistuvia laatuongelmia. Perimmäisen syyn tunnistaminen – kone, työkalut, materiaali tai ohjelmointi – on ongelman korjaamisen edellytys. Seuraavassa on yleisimmät jarrupuristus- ja jousitaivutustoiminnassa kohdatut viat syineen ja korjauksineen.

Kulman epäjohdonmukaisuus mutkan pituuden poikki

Oire: 90° mutka on keskellä 90°, mutta päissä 92° tai päinvastoin. Syy puristusjarruun: koneen rungon taipuminen (kumartuminen) kuormituksen alaisena, jolloin alustan keskiosa taipuu enemmän kuin päät. Korjaus: aktivoi kruunujärjestelmä; Jos koneessa ei ole kruunua, käytä segmentoitua meistiä, jossa on paksummat osat keskellä, tai pienennä taivutuspituutta, jotta se pysyy koneen nimellisissä suoran taivutuskapasiteetissa. Jousitaivutuskoneessa nousun vaihtelu jousen pituudella viittaa kuluneeseen nousutyökaluun tai epäjohdonmukaiseen oikaisuun.

Joustava vaihtelu osien välillä

Oire: Samaan ohjelmaan taivutetut osat tulevat ulos hieman eri kulmissa – yhdessä erässä tai erien välillä. Syy: materiaalin ominaisuuksien vaihtelu kelojen tai arkkien välillä. Jopa samaan laatuun sertifioidun materiaalin myötöraja voi vaihdella ±5–10 % tuotantolämmön välillä. Korjaus: pohjataivutus (koimine) ilman taivutuksen sijaan eliminoi takaiskun vaihtelun suuremman vetoisuuden kustannuksella – materiaali on täysin plastisesti muotoiltu paksuuden läpi. Jousen taivutuksessa tämä ilmenee vapaana pituuden sirontana, ja se korjataan kiristämällä langan toimittajan spesifikaatioita (vetolujuusalue), parantamalla langan oikaisua ja käyttämällä suljetun silmukan palautemittausta muovausparametrien säätämiseen reaaliajassa.

Halkeilu mutkalinjassa

Oire: Taivutuksen ulkopintaan muodostuu mikrohalkeamia tai näkyviä murtumia. Syyt: liian tiukka taivutussäde materiaalille, taipuminen materiaalin raesuuntaa (valssaussuuntaa) vasten tai karkaistun materiaalin käyttö, jonka taipuisuus ei ole riittävä. Korjaus: lisää taivutussädettä (vähintään 1× materiaalin paksuus useimmille teräksille poikittaissuunnassa, 2× pitkittäissuunnassa kovemmille seoksille). Kun kyseessä on metallilevy, suuntaa osat siten, että taivutusviiva on kohtisuorassa valssaussuuntaan nähden. Jousilangalla halkeilu osoittaa langan pintavirheitä tai käämityssäteen, joka on alle kyseisen langan halkaisijan ja lämpötilan vähimmäisarvon.

Kevään vapaa pituuspoikkeama tuotantoajon aikana

Oire: Jousivapaa pituus alkaa nimellisarvosta ja kasvaa tai pienenee vähitellen tuotantoajon aikana ilman ohjelman muutoksia. Syy: koneen syöttötelojen tai muotoilutyökalujen lämpölaajeneminen koneen lämmetessä kylmäkäynnistyksestä tai kelauskohdan progressiivinen kuluminen, mikä muuttaa tehollista kelaussädettä. Korjaus: anna 15–20 minuutin lämpenemisjakso ennen tuotannon mittausta; tarkkaile ja kirjaa vapaata pituutta tilastollisessa prosessinohjauskaaviossa koko ajon ajan; määritä työkalun vaihtovälit mitatun pituuden poikkeaman perusteella mielivaltaisten aikavälien sijaan.

Teollisuuden sovellukset: missä taivutusmetallikoneet ja jousitaivutuskoneet ovat välttämättömiä

Sen ymmärtäminen, mitkä teollisuudenalat ovat eniten riippuvaisia taivutusmetallikoneista, auttaa ymmärtämään tämän laiteluokan mittakaavan ja koneiden valinnassa ja kunnossapidossa mukana olevia panoksia.

Autojen valmistus

Yksittäinen henkilöauto sisältää arvion 100-200 yksittäistä jousikomponenttia — venttiilijouset, jousitusjouset, istuinjouset, jarrujen palautusjouset, kytkinjouset ja kymmeniä vaijeripidikkeitä ja pidikkeitä. Jokainen näistä on valmistettu jousitaivutuskoneella. Peltitaivutuskoneet valmistavat rungon vahvistuksia, kannakkeita, lämpösuojaimia ja rakenneosia. Autoteollisuuden toleranssivaatimukset yhdistettynä miljoonissa yksiköissä vuosittain mitattuihin tuotantomääriin tekevät CNC-taivutuskoneista, joissa on prosessin sisäiset mittaukset ja tilastollinen prosessiohjaus, välttämättömiä.

Ilmailu ja puolustus

Ilmailusovellukset vaativat jäljitettävyyttä ja sertifiointia jokaisessa tuotantovaiheessa. Ilmailulaitosten CNC-taivutuskoneiden on ylläpidettävä täydellisiä kirjauspolkuja - kirjattava, mitä ohjelmaa käytettiin, mitkä olivat koneen parametrit ja mitkä kunkin osan mitatut mitat olivat. Titaani, Inconel ja alumiini-litium-seokset asettavat äärimmäisiä taivutushaasteita: titaanin jousto on noin kaksi kertaa teräkseen verrattuna vastaavalla paksuudella, mikä vaatii hienostuneen ylitaivutuskompensoinnin. Ilmailu- ja avaruusteollisuuden jousitaivutuskoneet tuottavat laskutelineiden jousia, ejektorin istukan jousia ja ohjauskaapelin palautusjousia tarkkojen kuormitusmäärittelyjen mukaisesti, jotka on vahvistettu pakollisilla kuormitustesteillä.

Elektroniikka ja sähkölaitteet

Elektroniikkateollisuudessa käytetään jousitaivutuskoneita liittimien, akkukoskettimien, kytkinjousien ja johtomuotojen pidikkeiden kosketusjousien valmistamiseen materiaaleista, jotka vaihtelevat fosforipronssista ja berylliumkuparista ruostumattomaan teräkseen. Nämä osat ovat usein erittäin pieniä – 0,1–0,5 mm:n langanhalkaisijat ovat yleisiä – ja vaativat useiden satojen kappaleiden tuotantonopeudet ±0,02 mm:n mittatoleransseilla. Peltitaivutuskoneet valmistavat alumiinista ja teräksestä koteloita, runkoja ja jäähdytyselementtien kiinnikkeitä elektroniikkalaitteille.

Rakentaminen ja LVI

Puristinjarrut ja taittojarrut hallitsevat rakentamista ja LVI-metallien valmistusta, jotka valmistavat kanavat, lamellit, kojelaudat, rakenteelliset kannakkeet, kaman kulmat ja laitekotelot galvanoidusta teräksestä, alumiinista ja ruostumattomasta teräslevystä. LVI-kauppaa palvelevassa peltiliikkeessä voidaan käyttää 3–8 eri tehoista puristusjarrua erikokoisten materiaalien ja osakokojen käsittelyyn. Tuottavuutta näissä myymälöissä mitataan lineaarisilla metreillä taivutettua profiilia vuoroa kohden – hyvin hoidettu CNC-puristinjarrutoiminto voi tuottaa 2 000 - 4 000 lineaarimetriä taivutettua tuotetta 8 tunnin työvuorossa osan monimutkaisuudesta ja materiaalista riippuen.

Lääketieteellisten laitteiden valmistus

Lääketieteelliset jouset ja lankamuodot – katetrin ohjauslangat, kirurgiset kiinnitysjouset, implantin kiinnitysjouset ja diagnostisten laitteiden komponentit – valmistetaan tarkkuusjousen taivutuskoneilla biolääketieteellisten vaatimusten mukaisesti. Tämän alan materiaaleja ovat 316L ruostumaton teräs, nitinoli (nikkeli-titaani muotomuistiseos) ja titaani. Nitinolilangan muodostus jousitaivutuskoneella on erityisen haastavaa: materiaalin superelastinen käyttäytyminen tarkoittaa, että standardijousitusmalleja ei käytetä ja työkaluradat on kehitettävä empiirisesti jokaiselle kappalegeometrialle.

Ostoopas: Mitä etsiä, kun hankit jousitaivutuskonetta tai jarrupuristinta

Taivutusmetallikoneen – erityisesti jousitaivutuskoneen – hankinta vaatii enemmän due diligence -työtä kuin useimmat pääomalaitteet, koska koneen ominaisuudet ovat erittäin sovelluskohtaisia ja toimittajien väliset suorituskykyerot ovat merkittäviä. Seuraava tarkistuslista pätee riippumatta siitä, oletko ostamassa uutta, kunnostettua vai käytettyä.

Määritä osavaatimukset ennen kuin otat yhteyttä tavarantoimittajiin

• Puristusjarrut: suurin materiaalipaksuus, suurin taivutuspituus, pienin sisäinen taivutussäde, kulmatoleranssi ja vuotuinen tuotantomäärä osaperheittäin.
• Jousitaivutuskoneille: langan materiaali ja halkaisijaalue, jousityypit (puristus, jatke, vääntö, langan muoto), kelan vähimmäis- ja enimmäishalkaisija, vapaa pituusalue, kuormituksen toleranssi ja vaadittu tuotantonopeus kappaleina minuutissa.
• Tunnista 5 suurimman volyymin osanumeroasi ja 3 geometrisesti monimutkaisinta osanumeroasi – koneen tulee käsitellä sekä volyymin johtajia että vaikeita osia.

Arvioi toimittajia sovellusten asiantuntemuksesta, ei vain koneen teknisistä tiedoista

Toimittaja, joka voi käyttää todellisia näyteosiasi esittelykoneessaan ja näyttää sinulle ensimmäisen artikkelin tarkastustulokset, on äärettömän arvokkaampi kuin se, joka toimittaa vain tekniset tiedot. Vaadi koneesittelyä lanka- tai levymateriaalisi kanssa ennen kuin sitoudut ostamaan. Pyydä referenssejä toimialallasi toimivilta asiakkailta ja ota heihin yhteyttä. Kysy erityisesti tarkkuudesta ajan mittaan (ei vain käyttövalmiudesta), varaosien saatavuudesta ja teknisen tuen reagointikyvystä, kun kone sammuu tuotannon aikana.

Kokonaisomistuskustannukset yli 10 vuoden ajalta

Taivutusmetallikoneen hankintahinta on tyypillisesti 40–60 % sen kokonaiskustannuksista 10 vuoden käyttöiän aikana. Loppusummaan kuuluvat työkalut (5 000–50 000 dollaria koneen käyttöiän aikana puristinjarrulle), huolto ja varaosat (budjetti 2–4 % hankintahinnasta vuodessa), energiankulutus (80 tonnin hydraulinen puristinjarru kuluttaa noin 7,5 kW; vastaava sähköinen servokone kuluttaa keskimäärin 1,5–2 kW) ja kuljettajan koulutuksen. Jos kyseessä on jousitaivutuskone, lisää lankaromun kustannukset asennuksen aikana – huonosti ohjelmoitu jousimuovaustyö CNC-koneella voi kuluttaa 5–15 kg lankaa ennen kuin saadaan hyvä näyte, mikä 3–8 dollaria/kg musiikkilangasta vastaa 15–120 dollarin raaka-ainehävikkiä asennusta kohti.

Käytetyt ja kunnostetut koneet: mahdollisuus ja riski

Hyvämaineisen valmistajan – AMADA, Trumpf, Bystronic, LVD – käytetty jarrupuristin voi toimittaa 80–90 % uuden koneen kapasiteetista 30–50 % ostohinnasta, mikäli konetta on huollettu asianmukaisesti ja CNC-ohjain ja hydraulijärjestelmä ovat hyvässä kunnossa. Tärkeimmät tarkastuskohteet ovat painimen rinnakkaisuus (tarkista mäntimen yli useissa asennoissa), takamittarin paikannustarkkuus (tarkista testiohjelmalla, jossa on 20 peräkkäistä paikoitussykliä ja mittausvaihtelu) sekä hydrauliöljyn kunto ja järjestelmän paineen vakaus. Tarkista käytettyjen jousitaivutuskoneiden osalta kelaustyökalun kuluminen, syöttötelan kunto ja varmista, että ohjausjärjestelmä pystyy kommunikoimaan nykyisen ohjelmointiohjelmiston kanssa – vanhentuneet patentoidut ohjaimet voivat tehdä koneesta käytännössä käyttökelvottoman, jos ohjelmistoa ei enää tueta.

Turvallisuusvaatimukset taivutusmetallikoneiden käytölle

Puristinjarrut ja jousitaivutuskoneet ovat vammautumisalttiimpia työstökoneita metallien valmistuksessa. Erityisesti jarrupuristimella on pitkä historia nopeasti sulkeutuvan lyönnistä ja meististä johtuvista käsi- ja sormivammoista. Nykyaikaiset turvallisuusstandardit ovat vähentäneet merkittävästi tapaturmien määrää, mutta noudattaminen edellyttää erityisten turvallisuusjärjestelmien ymmärtämistä.

Paina jarrujen turvajärjestelmät

• Laservartiointi (esim. SICK PSENvip, Lazer Safe): Suoraan rei'ityksen eteen asennettu laserverho valvoo mykistyskohtaa – pistettä, jossa rei'itys on tarpeeksi lähellä materiaalia, jotta sormien suojaaminen sulkeutumisalueelta ei ole enää mahdollista. Mykistyspisteen yläpuolella, jos este havaitaan, painin pysähtyy. Tämä on EU:ssa ja useimmilla muilla säännellyillä markkinoilla myytävien uusien jarrujen nykyinen turvallisuusstandardi.
• Kahden käden ohjaus: Vaatii, että molemmat kädet ovat samanaikaisesti ohjauspainikkeilla taivutusjakson käynnistämiseksi, mikä estää toista kättä olemasta stanssausalueella painimen laskeutumisen aikana.
• Turvallinen nopeuden valvonta: Painin laskeutuu alhaisella nopeudella (tyypillisesti ≤10 mm/s) mykistysvyöhykkeellä - viimeiset muutamat millimetrit ennen kosketusta materiaaliin - vaikka turvasuoja olisi aktiivinen, toissijaisena suojakerroksena.
• Hätäpysäytyspiirit: Jalkapolkimen hätäpysäytyspainikkeiden ja runkoon asennettujen hätäpysäytyspainikkeiden on täytettävä luokan 3 tai luokan 4 turvapiirin vaatimukset ISO 13849 -standardin mukaisesti, ja ne tarjoavat redundantteja pysäytyskanavia.

Jousitaivutuskoneen turvallisuus

Jousitaivutuskoneilla on erilainen vammaprofiili: ensisijainen vaara on langanpäiden lentäminen kelauksen aikana, erityisesti kun langan katkeaminen tai syöttövirhe tapahtuu suurella tuotantonopeudella. Langanpäät nopeudella 150–200 m/min voivat aiheuttaa vakavia repeämiä. Suljetut suojat muodostusvyöhykkeen ympärillä, pakolliset henkilönsuojaimet (suojalasit ja viiltosuojakäsineet) ja langankatkosanturien laukaisemat automaattiset pysäytysjärjestelmät ovat turvallisuuden vähimmäisvaatimuksia. Jousitaivutuskoneita ei saa koskaan käyttää suojusten ollessa poistettuna edes asennuksen ja säädön aikana – käytäntö, joka lisää dramaattisesti loukkaantumisriskiä ja on johtava syy jousien tuotantolaitoksissa sattuviin vammoihin.
